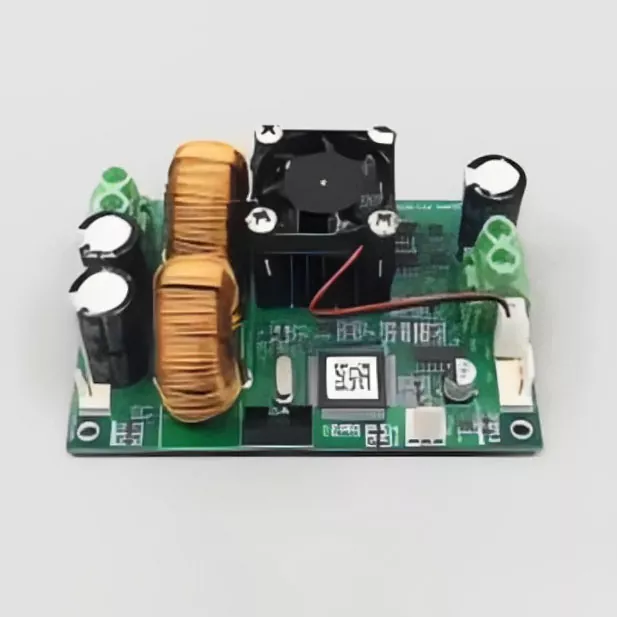

Sterownik temperatury TCB-NE-AH o wysokiej precyzji i dużej mocy

X-Meritan produkuje wyspecjalizowany regulator temperatury TCB-NE-AH charakteryzujący się wysoką precyzją i dużą mocą, aby wyeliminować wąskie gardła związane z dryfem i mocą, charakterystyczne dla starszych analogowych przyrządów do pomiaru temperatury. Działający w oparciu o w pełni cyfrową architekturę sygnału, ten jednokanałowy sterownik dużej mocy bezpośrednio steruje modułami TEC o dużej pojemności i systemami grzewczymi, tłumiąc szumy i tłumienie linii w konfiguracjach wysokoprądowych. Łącząc 24-bitową rozdzielczość próbkowania z wewnętrznym zarządzaniem dryftem termicznym, utrzymuje ścisłą stabilność w długoterminowych cyklach przemysłowych.

Parametry techniczne

Kluczowe możliwości inżynieryjne

1. Wyjście jednokanałowe w skali kilowatowej

Bezpośrednio steruje obciążeniami termicznymi dużej mocy, eliminując tłumienie sygnału wielopłytkowego i problemy z dopasowaniem typowe w wielokanałowych układach sterowników.

2. Architektura cyfrowa bez potencjometrów

Zastępuje potencjometry mechaniczne cyfrowym przetwarzaniem sygnału, aby wyeliminować starzenie się komponentów, wrażliwość na wibracje i długoterminowy dryf kalibracji.

3. Pozyskiwanie danych w wysokiej rozdzielczości

Integruje 24-bitowy przetwornik ADC i interfejs Pt100 o niskim dryfie, rejestrując zmiany temperatury aż do rozdzielczości.

Ponad 4,50 programowalnych profili segmentowych

Obsługuje złożone, wielostopniowe profile termiczne, umożliwiając dokładną kontrolę nad szybkością ogrzewania, czasem namaczania, rampami chłodzenia i pętlami cyrkulacji cieczy.

5. Adaptacyjne samodostrajanie PID

Algorytmy dynamicznego samodostrajania automatycznie obliczają bezwładność cieplną i dostosowują parametry wyjściowe w czasie rzeczywistym, aby zapobiec przeregulowaniu w warunkach zmieniającego się obciążenia.

6. Przemysłowy projekt termiczny

Kontroler temperatury TCB-NE-AH o wysokiej precyzji i dużej mocy z wewnętrznymi ścieżkami przepływu powietrza i izolacją termiczną chroniącą elektronikę sterującą przed wewnętrznym gromadzeniem się ciepła podczas pracy z maksymalną mocą.

Dlaczego warto współpracować z X-Meritan?

Produkcja wewnętrzna w pełnym stosie: pełna kontrola nad produkcją sprzętu, montażem SMT i wieloetapowymi testami wypalania zgodnie z normami ISO9001.

Inżynieria cieplna na poziomie systemu: Optymalizujemy sterownik wraz z naszymi modułami TEC i płytami chłodzącymi ciecz, aby zapewnić całkowitą stabilność systemu.

Szybkie dostosowywanie sprzętu i oprogramowania sprzętowego: niestandardowe konfiguracje we/wy, protokoły komunikacyjne i obudowy dostosowane do konkretnych wymagań obudowy OEM.

Podstawowe obszary zastosowań

Wypalanie półprzewodników i komponentów
Dostarcza stabilne sygnały sterujące o dużej mocy do długotrwałych testów obciążeniowych półprzewodników mocy, mikroprocesorów i płytek drukowanych.

Badania lotnicze i obronne
Zapewnia regulację pozbawioną dryftu podczas testowania komory próżniowej, kontroli warunków środowiskowych i kalibracji ładunku optycznego.

Produkcja baterii i nowej energii
Zarządza precyzyjnymi profilami termicznymi podczas testowania formowania ogniw, oceny zestawu akumulatorów i pętli symulacji niestabilności termicznej.

Diagnostyka medyczna i przetwarzanie chemiczne
Steruje pętlami cieczy o dużej pojemności i naczyniami reakcyjnymi wymagającymi wieloetapowych harmonogramów narastania i wygrzewania bez przekroczenia temperatury.

Często zadawane pytania

Jak TCB-NE-AH radzi sobie z tłumieniem sygnału w instalacjach przemysłowych dużej mocy?

Zamiast łączyć ze sobą wiele płytek o niskim poborze mocy – co wprowadza pętle szumów i masy – TCB-NE-AH wykorzystuje architekturę jednokanałowego napędu cyfrowego o dużej mocy, zapewniając pełną integralność sygnału i moc wyjściową bezpośrednio na obciążeniu.

Co zapobiega dryfowaniu tego sterownika po miesiącach ciągłej pracy?

Sterowniki analogowe wykorzystują potencjometry mechaniczne, które ulegają degradacji pod wpływem zmian temperatury i wibracji. Kontroler temperatury TCB-NE-AH o wysokiej precyzji i dużej mocy wykorzystuje 24-bitowy przetwornik ADC, czujniki dryfu w niskiej temperaturze i cyfrowe przetwarzanie sygnału, blokując kalibrację fabryczną na czas nieokreślony.

Czy ten sterownik może automatycznie wykonywać złożone cykle termiczne?

Tak. Wbudowana pamięć przechowuje ponad 50 pojedynczych segmentów, umożliwiając zaprogramowanie dokładnych szybkości ogrzewania, docelowych temperatur utrzymywania i kontrolowanych profili chłodzenia bez ciągłej interwencji sterownika głównego.

Jakie informacje są wymagane, aby wybrać lub dostosować jednostkę TCB-NE-AH?

Podaj wymagania dotyczące mocy szczytowej (limity napięcia/prądu), całkowite obciążenie termiczne, wymaganą szybkość narastania temperatury, typ czujnika i preferowany protokół komunikacji cyfrowej.
