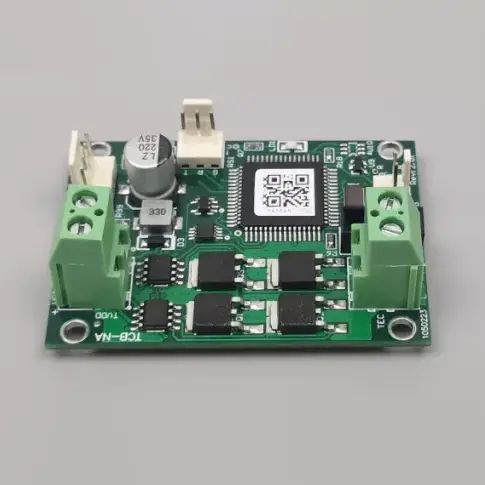

Sterownik temperatury TCB-NA do lodówek standardowych

Kontroler temperatury X-Meritan TCB-NA do standardowych lodówek to moduł kontroli temperatury do standardowych lodówek termoelektrycznych (TEC), obsługujący zarówno chłodzenie, jak i ogrzewanie. Zapewnia dokładność kontroli temperatury ±0,1°C, prąd TEC 0–10 A i zakres regulacji od -20°C do +100°C.

Dzięki standardowemu interfejsowi szeregowemu ASCII, czujnikowi temperatury 10 K NTC i kompaktowej konstrukcji o wymiarach 60 × 42 × 26,5 mm, TCB-NA został zaprojektowany z myślą o prostej integracji z przemysłowymi i komercyjnymi systemami zarządzania ciepłem.

Dane techniczne

Wartość NTC B można dostosować. Inna wartość B wpływa na pomiar temperatury bezwzględnej, ale nie zmienia podstawowej dokładności regulacji.

Funkcje sterujące

Ogrzewanie i chłodzenie

Sterownik mierzy temperaturę za pomocą czujnika NTC i dostosowuje kierunek TEC zgodnie z wartością zadaną. Dzięki temu ten sam moduł zapewnia zarówno ogrzewanie, jak i chłodzenie bez oddzielnego sprzętu sterującego.

Regulacja WŁ./WYŁ

Metoda sterowania ON/OFF została zaprojektowana w celu utrzymania stabilnej temperatury w standardowych zastosowaniach TEC, w tym w diodach laserowych i sprzęcie laboratoryjnym.

Interfejs szeregowy

Ustawieniami temperatury i monitorowaniem w czasie rzeczywistym można zarządzać poprzez protokół szeregowy ASCII. Podczas konfiguracji i testowania można używać popularnych narzędzi szeregowych, takich jak Windows HyperTerminal.

Dedykowane sygnały alarmowe i „gotowości” zapewniają informację zwrotną o stanie działania, natomiast wejście wyłączające TEC umożliwia systemowi głównemu wyłączenie działania TEC, jeśli to konieczne.

Dopasowanie mocy

Napięcie TEC

Dopasowanie napięcia ma kluczowe znaczenie, ponieważ regulator temperatury TCB-NA do standardowych chłodnic nie zapewnia wewnętrznego ograniczenia napięcia wyjściowego. Napięcie zasilania nie może przekraczać napięcia znamionowego podłączonego TEC.

Przykładowo w przypadku stosowania TEC 12V należy odpowiednio dobrać zasilanie systemu.

Tętnienie mocy

Operacja przełączania sterownika może zwiększyć tętnienie na podłączonym zasilaczu impulsowym. Jeśli system zawiera inne płytki wrażliwe na zakłócenia elektryczne lub zakłócenia elektromagnetyczne, preferowane może być oddzielne zasilanie sterownika.

Wydajność temperaturowa

Zasięg czujnika

Podłączony 10K NTC obsługuje określony zakres pomiarowy od -30°C do +147°C, podczas gdy aktywna kontrola temperatury jest określona od -20°C do +100°C.

Dokładność

Określona dokładność kontroli temperatury i dokładność ustawionej temperatury wynoszą ±0,1°C. Na rzeczywistą wydajność systemu może mieć również wpływ tolerancja NTC, rozmieszczenie czujnika, kontakt termiczny, charakterystyka TEC, rozpraszanie ciepła i warunki otoczenia.

W przypadku zastosowań wymagających ścisłej stabilności temperaturowej badania należy przeprowadzić z ostatecznym współczynnikiem TEC, czujnikiem, obciążeniem i konstrukcją mechaniczną.

Obszary zastosowań

Diody laserowe

Sterownik może utrzymywać stabilne środowisko termiczne dla systemów diod laserowych, w których temperatura bezpośrednio wpływa na wydajność operacyjną.

Sprzęt laboratoryjny

Nadaje się do przyrządów laboratoryjnych wymagających standardowego ogrzewania i chłodzenia termoelektrycznego ze stabilną regulacją temperatury.

Systemy przemysłowe

Urządzenia przemysłowe mogą wykorzystywać moduł do ogólnego sterowania TEC, gdzie ważna jest kompaktowa instalacja, komunikacja szeregowa i efektywność kosztowa.

Inteligentne urządzenia

Architektura zorientowana na koszty sprawia, że ​​sterownik nadaje się do inteligentnej produkcji urządzeń i innych zastosowań wymagających standardowej kontroli temperatury.

TCB-NA czy TCB-NE?

TCB-NA jest odpowiedni, gdy w projekcie priorytetem jest standardowa kontrola temperatury i efektywność kosztowa. W przypadku zastosowań wymagających bardziej zaawansowanego zarządzania energią lub funkcji kontroli temperatury wyższego poziomu bardziej odpowiednia może być seria TCB-NE.

Wybór powinien opierać się na napięciu TEC, prądzie, temperaturze docelowej, wymaganiach dotyczących sterowania, wydajności i architekturze systemu.

Wymagania dotyczące zamówień

Przed złożeniem zamówienia kupujący powinni potwierdzić napięcie znamionowe TEC, maksymalny prąd, napięcie zasilania, temperaturę docelową, wymaganą dokładność, specyfikację NTC, wymagania komunikacyjne i środowisko operacyjne.

X-Meritan posiada własną fabrykę w Chinach, zajmującą się montażem PCB i końcową kalibracją. Zespół inżynierów może zapewnić wsparcie techniczne w zakresie dopasowywania napięcia TEC, zarządzania tętnieniami mocy i wymagań konfiguracyjnych. Standardowe zapasy komponentów i logistyka zagraniczna wspierają zamówienia OEM i zamówienia hurtowe.

Uwagi dotyczące instalacji

Zasilacz musi być zgodny z normą TEC. Przekroczenie napięcia TEC może spowodować przeciążenie podzespołów, ponieważ regulator temperatury TCB-NA do standardowych chłodnic nie ma wewnętrznego ograniczenia napięcia wyjściowego.

Specyfikację prądu 0–10 A należy ocenić łącznie z TEC, okablowaniem, złączami i zasilaczem. Kompletny system termoelektryczny wymaga również odpowiedniego odprowadzania ciepła.

Podłączając inną wrażliwą elektronikę do tego samego zasilacza impulsowego, przed ostateczną integracją systemu sprawdź działanie tętnienia i zakłóceń elektromagnetycznych.

Często zadawane pytania

Jakie napięcie TEC obsługuje TCB-NA?

Sterownik obsługuje napięcia TEC od 5V do 27V. Napięcie TEC musi być równe lub wyższe od napięcia zasilania płytki. Ponieważ TCB-NA nie ma wewnętrznego ograniczenia napięcia wyjściowego, napięcie zasilania nie może przekraczać napięcia znamionowego TEC.

Jaki jest maksymalny prąd TEC?

Kontroler temperatury TCB-NA do standardowych lodówek obsługuje zakres prądu TEC wynoszący 0–10 A. Rzeczywisty prąd roboczy należy wybrać zgodnie z wartością znamionową TEC, obciążeniem termicznym, okablowaniem, złączami i wydajnością zasilacza.

Czy sterownik może zapewniać zarówno ogrzewanie, jak i chłodzenie?

Tak. Dwukierunkowa architektura sterowania umożliwia pracę TEC zarówno w trybie ogrzewania, jak i chłodzenia, umożliwiając utrzymanie docelowej temperatury w zmieniających się warunkach otoczenia.

Z jakiego czujnika temperatury korzysta sterownik?

Standardowa konfiguracja wykorzystuje 10K NTC z domyślną wartością B wynoszącą 3950. Wartość B można dostosować do wymagań aplikacji. Określony zakres pomiarowy wynosi od -30°C do +147°C, a zakres regulacji wynosi od -20°C do +100°C.

W jaki sposób można kontrolować i monitorować TCB-NA?

Sterownik wykorzystuje standardowy interfejs szeregowy ASCII do ustawiania temperatury i monitorowania w czasie rzeczywistym. Zapewnia również sygnały alarmowe i „gotowości” oraz wejście wyłączające TEC w celu integracji z systemem sterowania hosta.
