Niestandardowe zespoły chłodnic termoelektrycznych: Przewodnik inżynieryjny dotyczący precyzyjnej kontroli temperatury

Czym są zespoły chłodnic termoelektrycznych i jak działają

Zespół chłodnicy termoelektrycznej to coś więcej niż zbiór granulek półprzewodników. Jest to kompletny podsystem zarządzania ciepłem, który integruje materiały termoelektryczne, połączenia elektryczne, podłoża ceramiczne, interfejsy termiczne i często elektronikę sterującą w pakiecie zaprojektowanym do precyzyjnego przenoszenia ciepła. Zrozumienie, jak działają te zespoły i jak ich komponenty współdziałają, jest niezbędne dla inżynierów określających rozwiązania termiczne w sprzęcie o ograniczonej przestrzeni, wrażliwym na wibracje lub o krytycznym znaczeniu dla precyzji.

Efekt Peltiera w formie złożenia

Kiedy prąd stały przepływa przez obwód utworzony z dwóch różnych materiałów półprzewodnikowych, jedno złącze pochłania ciepło, a drugie je uwalnia. To odwracalne zjawisko, znane jako efekt Peltiera, stanowi zasadę działania każdego termoelektrycznego zespołu chłodzącego. Odwrócenie kierunku prądu powoduje zamianę stron ciepłej i zimnej, umożliwiając pojedynczemu zespołowi zapewnienie chłodzenia lub ogrzewania zgodnie z wymaganiami sterowania.

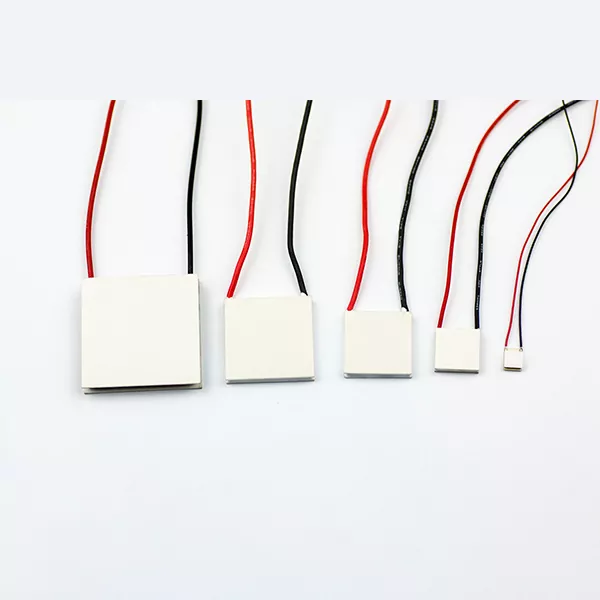

W praktycznym montażu dziesiątki do setek pastylek półprzewodników typu P i N są ułożone elektrycznie szeregowo i termicznie równolegle. Pelety są umieszczone pomiędzy podłożami ceramicznymi, które przewodzą ciepło, zapewniając jednocześnie izolację elektryczną. Metalowe ścieżki i połączenia lutowane łączą pelety w ciągły obwód. Gotowy zestaw może mieć wymiary zaledwie kilku milimetrów kwadratowych lub kilka centymetrów kwadratowych, w zależności od wymaganej wydajności chłodzenia.

Od materiału, przez moduł, po montaż

Rozróżnienie pomiędzy materiałem, modułem i zespołem ma znaczenie. Materiały termoelektryczne to surowe związki półprzewodnikowe — wytłaczane wlewki, plastry lub peletki — które wykazują efekt Peltiera. Moduł, często nazywany TEC, składa się z granulek zamontowanych pomiędzy płytkami ceramicznymi z połączeniami elektrycznymi. Zespół dodaje elementy specyficzne dla aplikacji: elementy montażowe, materiały interfejsu termicznego, radiatory, wentylatory, czujniki temperatury, elektronikę sterującą oraz uszczelnienie lub hermetyzację w celu ochrony przed wilgocią i zanieczyszczeniami.

Ten wielowarstwowy postęp oznacza, że ​​wydajność na poziomie montażu zależy nie tylko od wewnętrznych właściwości materiału termoelektrycznego, ale także od każdej decyzji dotyczącej interfejsu, złącza i opakowania podjętej podczas integracji. Doskonały materiał w połączeniu ze słabą powierzchnią styku termicznego będzie gorszy od skromnego materiału o zoptymalizowanym montażu. Dlatego dostawcy kontrolujący zarówno rozwój materiałów, jak i produkcję podzespołów, mogą oceniać wydajność w kontekście końcowego zastosowania, a nie w izolacji.

Systemy materiałów podstawowych stojące za nowoczesnymi złożeniami

Tellurek bizmutu (Bi₂Te₃) i pokrewne stopy pozostają dominującym systemem materiałów do chłodzenia termoelektrycznego w temperaturze zbliżonej do temperatury pokojowej. W tej rodzinie kompozycje Bi₂Te₃-Sb₂Te₃ są szeroko stosowane w pierwiastkach typu P, podczas gdy kompozycje Bi₂Te₃-Bi₂Se₃ pełnią rolę typu N. Specyficzny skład, poziom domieszkowania i droga przetwarzania określają przewodność elektryczną, współczynnik Seebecka i przewodność cieplną, które ostatecznie decydują o wydajności montażu.

Materiały wytłaczane i odkształcenia pod wysokim ciśnieniem

Wytłaczanie pod wysokim ciśnieniem z odkształceniem plastycznym pozwala uzyskać gęste, teksturowane materiały termoelektryczne z ulepszonym wiązaniem międzykrystalicznym. Struktura ta wspomaga późniejsze operacje cięcia i pocieniania, umożliwiając obróbkę elementów do grubości do 0,2 mm, w zależności od projektu elementu i warunków produkcji. W procesie wytłaczania powstają wlewki o średnicy 25 mm, 30 mm lub 35 mm i długości 120 mm lub 240 mm, co zapewnia elastyczność w przypadku różnych wymagań dotyczących krojenia i obróbki.

Przewodność elektryczna tych wytłaczanych materiałów zazwyczaj mieści się w zakresie od 870 do 1430 Ω⁻¹·cm⁻¹, co pozwala na zastosowanie różnych konstrukcji modułów i elektroniki napędowej. Ostateczny gatunek materiału, geometria elementu i warunki przetwarzania są określane na podstawie konkretnego projektu chłodnicy termoelektrycznej i jej zamierzonego zastosowania, a nie ustalane wyłącznie na podstawie specyfikacji katalogowych.

Możliwości cienkich elementów

Możliwość wytwarzania cienkich elementów termoelektrycznych ma bezpośrednie implikacje dla projektowania zespołów. Cieńsze elementy zmniejszają opór cieplny w całym module, poprawiając szybkość reakcji i umożliwiając bardziej kompaktową obudowę. Jednak cienkie elementy nakładają również bardziej rygorystyczne wymagania dotyczące obsługi mechanicznej, lutowania i stabilności interfejsu. Struktura materiału odporna na odpryski i pęknięcia podczas obróbki jest zatem niezbędna do uzyskania niezawodnych zespołów cienkich elementów.

Właściwości mechaniczne i termiczne, które mają znaczenie

Materiały termoelektryczne muszą wytrzymywać nie tylko obciążenia elektryczne i termiczne, ale także naprężenia mechaniczne powstające podczas montażu, montażu i cykli termicznych. Wytrzymałość na ściskanie, wytrzymałość na ścinanie, moduł sprężystości i rozszerzalność cieplna wpływają na to, czy moduł zachowuje swoją integralność przez tysiące godzin pracy.

Właściwości wytrzymałościowe i elastyczne

Materiały typu P i typu N wykazują różne właściwości mechaniczne. W wytłaczanych układach Bi₂Te₃-Sb₂Te₃ materiał typu P zazwyczaj wykazuje wytrzymałość na ściskanie około 54,0 MPa i wytrzymałość na ścinanie 16,0 MPa, podczas gdy materiał typu N osiąga 66,0 MPa na ściskanie i 21,0 MPa na ścinanie. Wartości modułu Younga — 47,0 GPa dla typu P i 42,0 GPa dla typu N — wskazują sztywność, która reguluje rozkład naprężeń podczas montażu i rozszerzalność cieplną.

Współczynnik Poissona dla obu typów wynosi około 0,30, co oznacza, że ​​ściskanie osiowe powoduje rozszerzanie boczne w przewidywalnym stosunku. Informacje te mają kluczowe znaczenie przy obliczaniu ciśnienia montażowego, jakie może wytrzymać zespół bez pękania podłoża ceramicznego lub pękania granulek półprzewodników.

Współczynnik rozszerzalności cieplnej

Niedopasowanie rozszerzalności cieplnej pomiędzy materiałem termoelektrycznym, złączami lutowanymi i podłożami ceramicznymi jest głównym czynnikiem powodującym długoterminową degradację. Współczynnik rozszerzalności cieplnej (CTE) zmienia się w zależności od temperatury i kierunku względem osi wytłaczania. W temperaturze -25°C materiał typu N rozszerza się z szybkością 10,2 × 10⁻⁶/K wzdłuż kierunku wytłaczania i 12,5 × 10⁻⁶/K w poprzek, podczas gdy materiał typu P wykazuje odpowiednio 10,6 × 10⁻⁶/K i 10,8 × 10⁻⁶/K. W temperaturze +150°C wartości te rosną do 15,5 × 10⁻⁶/K i 18,3 × 10⁻⁶/K dla typu N oraz 15,8 × 10⁻⁶/K i 19,9 × 10⁻⁶/K dla typu P.

Wartości te wpływają na wybór stopów lutowniczych, projektowanie zgodnych interfejsów i dopuszczalny zakres cykli cieplnych dla danego zespołu. Dopasowany współczynnik CTE dla wszystkich materiałów w stosie zmniejsza naprężenia ścinające w złączach i wydłuża żywotność.

Domeny zastosowań w różnych branżach

Kompaktowa obudowa i działanie nowoczesnych zespołów w trybie półprzewodnikowym przyczyniły się do ich przyjęcia w niezwykle zróżnicowanych branżach. Każde zastosowanie nakłada unikalne ograniczenia dotyczące rozmiaru, zużycia energii, zakresu temperatur i ochrony środowiska, ale wszystkie korzystają z braku ruchomych części i możliwości elektronicznego przełączania pomiędzy ogrzewaniem i chłodzeniem.

Komunikacja światłowodowa

Moduły optyczne i komponenty laserowe są wrażliwe na zmiany temperatury, ponieważ długość fali emisji zmienia się wraz z temperaturą złącza. Nawet ułamek stopnia dryfu może wypchnąć laser poza określony kanał. Zespoły termoelektryczne zapewniają lokalną stabilizację temperatury, która utrzymuje dokładność długości fali niezależnie od wahań otoczenia, obsługując gęste multipleksowanie z podziałem długości fali i szybką transmisję optyczną.

Sprzęt medyczny i przemysłowy

Medyczne przyrządy diagnostyczne, sprzęt analityczny i systemy kontroli procesów przemysłowych często wymagają kontrolowanych warunków temperaturowych w kompaktowych konstrukcjach sprzętu. Na przykład termocyklery wykorzystujące reakcję łańcuchową polimerazy (PCR) polegają na szybkich i precyzyjnych zmianach temperatury w celu amplifikacji DNA. Półprzewodnikowa technologia termoelektryczna umożliwia szybkości ogrzewania i chłodzenia, którym nie jest w stanie sprostać chłodzenie mechaniczne, przy jednoczesnym zachowaniu jednorodności płytek wielodołkowych.

Inteligentna elektronika samochodowa

Samochodowe układy elektroniczne działają w niewielkich przestrzeniach i w zmieniających się warunkach środowiskowych. Czujniki LiDAR, moduły kamer i systemy radarowe zawierają komponenty, których działanie zmienia się w zależności od temperatury. Można opracować zespoły termoelektryczne dla wybranych komponentów, w których wymagane jest lokalne zarządzanie ciepłem, stabilizujące diody laserowe i czujniki obrazu przed ekstremalnymi wahaniami temperatury pod maską bez wprowadzania wibracji, które mogłyby zakłócać wyrównanie optyczne.

Elektronika użytkowa

Kompaktowe produkty elektroniczne często mają ograniczoną przestrzeń dla konwencjonalnych konstrukcji chłodzących. Technologia termoelektryczna zapewnia lokalne zarządzanie temperaturą bez ruchomych części mechanicznych, dzięki czemu nadaje się do stosowania w przenośnych urządzeniach chłodzących, wysokowydajnych komponentach komputerowych i przenośnych systemach regulacji temperatury. Niskie napięcie robocze zespołów termoelektrycznych umożliwia bezpośrednie zasilanie z akumulatorów lub instalacji elektrycznej pojazdu.

Sprzęt badawczy i laboratoryjny

Sprzęt badawczy często ma specyficzne wymagania temperaturowe, których nie są w stanie spełnić standardowe rozwiązania chłodzące. Konfiguracje termoelektryczne można dostosować do wymaganych warunków pracy i struktury sprzętu, niezależnie od tego, czy potrzebne jest chłodzenie układów detektorów w temperaturze poniżej temperatury otoczenia, stabilna kontrola temperatury w eksperymentach optycznych, czy też szybkie cykle termiczne w badaniach materiałowych.

Rozważania projektowe dotyczące złożeń niestandardowych

Gdy standardowe moduły nie spełniają wymagań określonej architektury zarządzania ciepłem, konieczne stają się zespoły niestandardowe. Proces projektowania rozpoczyna się od dokładnego przeglądu wymagań aplikacji i przechodzi przez wybór materiałów, projekt komponentów, konfigurację montażu i ocenę próbki przed rozpoczęciem produkcji seryjnej. Określenie niestandardowego zespołu wymaga jasnych odpowiedzi na określony zestaw pytań technicznych.

Informacje potrzebne do wyboru TEC

Rysunek lub odniesienie fizyczne jest również cenne, gdy zespół musi pasować do istniejącej konstrukcji sprzętu. W przypadku nowych projektów wymagania techniczne są sprawdzane przed sfinalizowaniem konfiguracji zespołu, co zapewnia, że ​​dobór materiałów, geometria komponentów i strategia zarządzania temperaturą są zgodne z zamierzonymi warunkami pracy.

Przebieg procesu rozwoju

Rozwój niestandardowy zazwyczaj przebiega według zorganizowanej sekwencji, która obejmuje przegląd aplikacji, wybór materiałów, projekt komponentów, konfigurację zespołu, ocenę i produkcję. Postęp ten umożliwia identyfikację zagrożeń technicznych i zajęcie się nimi przed przystąpieniem do produkcji seryjnej. W przypadku istniejących komponentów rysunek lub odniesienie fizyczne może służyć jako podstawa do reprodukcji lub modyfikacji. W przypadku nowych projektów proces przeglądu ustala wymagania, które będą stanowić podstawę każdej kolejnej decyzji.

Kiedy rozważaszZespoły chłodnic termoelektrycznychw przypadku zastosowań niestandardowych inżynierowie powinni również ocenić, czy wymagana jest praca w temperaturach poniżej otoczenia. Temperatury poniżej 0°C można osiągnąć, jeśli konfiguracja modułu, obciążenie termiczne, warunki strony gorącej i system sterowania są odpowiednie dla wymaganego zakresu. Zarządzanie kondensacją staje się krytyczne w tych zastosowaniach, wymagających izolacji, uszczelnienia lub drenażu.

Jakość, produkcja i zgodność

Jakość montażu zależy od konsystencji materiału, a także kontroli procesu podczas lutowania, rozpływu, dozowania, podłączenia elektrycznego, uszczelniania i kontroli. Wada na którymkolwiek z tych etapów może zagrozić wydajności termicznej, niezawodności elektrycznej lub długoterminowej stabilności. Dlatego zakłady produkcyjne zespołów termoelektrycznych obejmują specjalistyczny sprzęt na każdym etapie sekwencji produkcyjnej.

Możliwości produkcyjne

• Zautomatyzowane procesy lutowania i rozpływu zapewniają stałą jakość połączenia
• Precyzyjne dozowanie materiałów termoprzewodzących i uszczelniających
• Operacje cięcia i pocieniania w przypadku konfiguracji cienkich elementów
• Systemy uszczelniające i utwardzające chroniące przed wilgocią
• Drukowanie i związane z nim operacje montażowe połączeń elektrycznych
• Urządzenia do kontroli i testowania w celu sprawdzenia wydajności przed wysyłką

Normy i dokumentacja

Systemy zarządzania jakością zgodne z normą ISO 9001:2015 zapewniają ramy dla spójnej produkcji i ciągłego doskonalenia. Informacje o zgodności z dyrektywami RoHS i REACH są dostępne dla odpowiednich produktów i konfiguracji, a konkretna dokumentacja została potwierdzona zgodnie z dostarczonym materiałem lub montażem. Normy te mają szczególne znaczenie w zastosowaniach medycznych, motoryzacyjnych i elektroniki użytkowej, gdzie wymagania regulacyjne są rygorystyczne, a identyfikowalność ma kluczowe znaczenie.

X-Meritanwspiera rozwój materiałów termoelektrycznych, dostosowywanie komponentów i projektowanie zespołów w zastosowaniach optycznych, medycznych, przemysłowych, motoryzacyjnych, elektronicznych i badawczych. Zintegrowane podejście umożliwia ocenę wydajności materiału w odniesieniu do końcowego zastosowania, wspierając zarówno standardowe dostawy, jak i niestandardowe rozwiązania oparte na rysunkach, prototypach lub specyfikacjach aplikacji.
