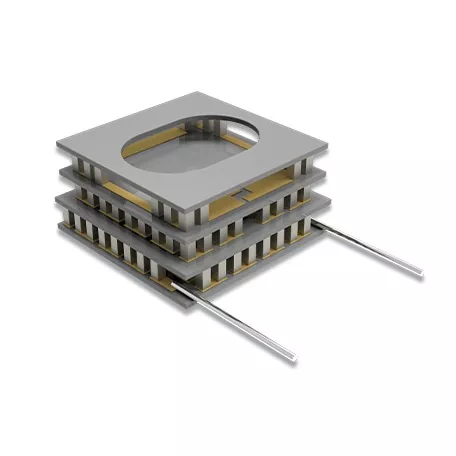

Wielostopniowe chłodnice termoelektryczne to półprzewodnikowe moduły chłodzące opracowane do zastosowań wymagających większej różnicy temperatur niż mogą zapewnić konwencjonalne jednostopniowe lodówki termoelektryczne. Łączącwiele stopni termoelektrycznychw jednym module, system chłodzenia może osiągnąć głębsze chłodzenie w ramach zwartej konstrukcji.
X-Meritanopracowuje i produkuje wielostopniowe lodówki termoelektryczne do detektorów podczerwieni, sprzętu optycznego, instrumentów medycznych, systemów laboratoryjnych i innych zastosowań precyzyjnego zarządzania temperaturą. Można rozważyć różne konfiguracje stopni, parametry elektryczne i wymiary mechaniczne w zależności od wymaganej temperatury chłodzenia, obciążenia cieplnego i dostępnej przestrzeni montażowej.
Kupującym poszukującym chińskiego producenta lub dostawcy wielostopniowych lodówek termoelektrycznych, X-Meritan zapewnia wybór produktów, komunikację techniczną i dostosowane rozwiązania w zakresie chłodzenia termoelektrycznego zarówno dla projektów rozwojowych, jak i wymagań objętościowych.
Głównym powodem wyboru projektu wielostopniowego jest wymagana różnica temperatur.
|
Typ chłodzenia |
Różnica temperatur |
Typowe wymaganie |
Odpowiednie zastosowania |
|
Jednostopniowy TEC |
Umiarkowany |
Ogólna kontrola temperatury |
Elektronika, czujniki, drobny sprzęt |
|
Wyższy |
Głębsze chłodzenie w kompaktowej przestrzeni |
Detektory podczerwieni, urządzenia optyczne |
|
|
Wysoki |
Bardziej wymagające sterowanie niskotemperaturowe |
Instrumenty naukowe, sprzęt medyczny |
|
|
Bardzo wysoki |
Specjalistyczne zastosowania głębokiego chłodzenia |
Zaawansowane czujniki, sprzęt badawczy |
Konfiguracja wielostopniowa to nie tylko większy, konwencjonalny TEC. Każdy dodatkowy etap zmienia opór cieplny, wymagania elektryczne i współczynnik przenikania ciepła modułu. Dlatego też ostateczną konfigurację należy wybrać w oparciu o rzeczywiste obciążenie cieplne i temperaturę docelową, a nie samą liczbę stopni.
W przypadku urządzeń precyzyjnych zaletą wielostopniowej lodówki termoelektrycznej jest nie tylko osiągnięcie niższej temperatury. Konstrukcja może zapewnić głębsze chłodzenie w kompaktowej obudowie półprzewodnikowej, dzięki czemu jest przydatna tam, gdzie konwencjonalne systemy chłodnicze są zbyt duże lub skomplikowane mechanicznie.
Kluczowe korzyści obejmują:
● Większa różnica temperatur — wiele stopni umożliwia głębsze chłodzenie niż konwencjonalne jednostopniowe TEC.
● Kompaktowa konstrukcja półprzewodnikowa — nie jest wymagana żadna sprężarka, czynnik chłodniczy ani części ruchome.
● Precyzyjna kontrola temperatury — Moc chłodzenia można kontrolować, regulując wejście elektryczne.
● Niski poziom wibracji — brak ruchomych elementów mechanicznych jest przydatny w przypadku czułego sprzętu optycznego i wykrywającego.
● Elastyczna konfiguracja — liczbę stopni, wymiary i parametry elektryczne można dostosować do konkretnych wymagań sprzętowych.
|
Aplikacja |
Wymagania dotyczące chłodzenia |
Typowe zastosowanie |
|
Detektory podczerwieni |
Zmniejsz temperaturę detektora i szum termiczny |
Czujniki IR i systemy detekcji |
|
Komunikacja optyczna |
Stabilna kontrola termiczna |
Elementy laserowe i optyczne |
|
Sprzęt medyczny |
Precyzyjne zarządzanie niską temperaturą |
Instrumenty diagnostyczne i analityczne |
|
Instrumenty laboratoryjne |
Głębokie i stabilne chłodzenie |
Sprzęt do testów naukowych i badań |
|
CCD i systemy obrazowania |
Kontroluj temperaturę czujnika |
Kamery i urządzenia obrazujące |
|
Elektronika lotnicza |
Kompaktowe zarządzanie ciepłem |
Czujniki i systemy elektroniczne |
Wybór odpowiedniej wielostopniowej lodówki termoelektrycznej wymaga czegoś więcej niż tylko określenia pożądanej niskiej temperatury. Moduł chłodniczy należy oceniać łącznie z kompletnym układem cieplnym.
Do ważnych czynników wyboru zaliczają się:
Docelowa temperatura strony zimnej: Określa, czy odpowiednia jest konfiguracja jednostopniowa czy wielostopniowa.
Obciążenie cieplne: Wymagana wydajność chłodzenia zależy od ciepła wytwarzanego przez chłodzony element, a także od zewnętrznych wycieków ciepła.
Temperatura strony gorącej: Wysoka temperatura strony gorącej zmniejsza dostępną różnicę temperatur i zwiększa znaczenie rozpraszania ciepła.
Liczba stopni: Konfiguracje dwustopniowe, trzystopniowe i czterostopniowe zapewniają różną równowagę między różnicą temperatur, wydajnością chłodzenia i zużyciem energii.
Wymiary modułu: TEC musi pasować do dostępnej przestrzeni instalacyjnej i interfejsu termicznego sprzętu.
W przypadku projektów OEM podanie temperatury docelowej, obciążenia cieplnego, temperatury strony gorącej i dostępnych wymiarów może pomóc firmie X-Meritan w zarekomendowaniu bardziej odpowiedniej konfiguracji.
Wielostopniowa chłodnica termoelektryczna to moduł TEC składający się z dwóch lub więcej stopni termoelektrycznych połączonych ze sobą w celu uzyskania większej różnicy temperatur niż konwencjonalny moduł jednostopniowy.
Wielostopniowy TEC jest powszechnie rozważany, gdy wymagana różnica temperatur przekracza praktyczne możliwości modułu jednostopniowego, szczególnie w kompaktowych zastosowaniach chłodzenia precyzyjnego.
Wielostopniowe TEC można zaprojektować z różną liczbą stopni w zależności od zastosowania. Konfiguracje dwustopniowe i trójstopniowe są powszechne w wymagających zastosowaniach chłodniczych, natomiast konstrukcje z wyższymi stopniami można opracować dla specjalistycznych wymagań.
Tak. Dostosowanie można omówić w zależności od wymaganych wymiarów, konfiguracji stopnia, właściwości elektrycznych i wymagań dotyczących wydajności cieplnej.
Wyślij wymaganą temperaturę chłodzenia, obciążenie cieplne, warunki strony gorącej, wymiary lub istniejący model TEC. X-Meritan może wykorzystać te informacje w celu potwierdzenia odpowiedniej konfiguracji i przedstawienia wyceny.
