Inżynier-projektant tworzy prototyp kompaktowej chłodnicy próbek medycznychLodówki termoelektryczne. Podczas testów laboratoryjnych strona zimna osiąga temperaturę docelową w ciągu kilku minut. Kiedy jednak urządzenie jest zainstalowane w obudowie, temperatura zimnej strony zaczyna rosnąć i nigdy się nie stabilizuje. Inżynier sprawdza prąd TEC, izolację i pętlę sterującą. Wszystko wydaje się prawidłowe. Problem wcale nie leży po stronie zimnej. Jest po gorącej stronie. Ciepło oddawane przez TEC nie jest skutecznie usuwane i przewodzi je z powrotem przez moduł, pogarszając jego wydajność chłodniczą. Jest to najczęstszy błąd w projektowaniu chłodzenia termoelektrycznego i jest kosztowny. Dla inżynierów ds. zaopatrzenia i twórców produktów zrozumienie, dlaczego oddawanie ciepła po gorącej stronie ma kluczowe znaczenie, stanowi różnicę między produktem, który działa, a takim, który zawodzi w praktyce.
Ten przewodnik został napisany dla nabywców i inżynierów zaopatrujących się w chłodnice termoelektryczne i powiązane komponenty zarządzania ciepłem. Wyjaśnimy bilans cieplny TEC, dlaczego gorąca strona jest czynnikiem ograniczającym wydajność chłodzenia, jak dobór radiatora i wentylatora wpływa na wynik, jakie specyfikacje należy uwzględnić w zamówieniu i jak ocenić dostawcę. Podamy również szczegółowe parametry produktu z naszej fabryki w Fuzhou X-Meritan Technology Co., Ltd. Niezależnie od tego, czy projektujesz chłodziarkę do napojów, moduł laserowy, urządzenie medyczne czy obudowę elektroniki, ten przewodnik pomoże Ci określić termoelektryczny system chłodzenia, który działa niezawodnie.

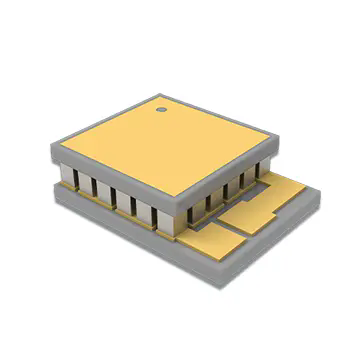

Chłodnica termoelektryczna, znana również jako moduł Peltiera, to półprzewodnikowa pompa ciepła, która przenosi ciepło z jednej strony urządzenia na drugą po przyłożeniu prądu elektrycznego. Moduł składa się z szeregu pastylek półprzewodników, zazwyczaj tellurku bizmutu, umieszczonych pomiędzy dwoma podłożami ceramicznymi. Kiedy prąd przepływa przez pastylki, elektrony pochłaniają ciepło na jednym złączu i oddają je na innym. Strona pochłaniająca ciepło staje się zimna, a strona oddająca ciepło staje się gorąca. Nie ma żadnych ruchomych części, żadnych czynników chłodniczych ani sprężarek. Moduł jest kompaktowy, cichy i można nim precyzyjnie sterować. Poniższa tabela podsumowuje podstawowe parametry pracy lodówki termoelektrycznej.
| Parametr | Opis | Typowa wartość |
| Zasada działania | Efekt Peltiera (pompowanie ciepła prądem) | Półprzewodnikowe, bez ruchomych części |
| Zimna strona | Pochłania ciepło z ładunku | Temperatura poniżej otoczenia |
| Gorąca strona | Oddaje ciepło do otoczenia | Temperatura powyżej otoczenia |
| Pompowane ciepło (Qc) | Wydajność chłodzenia | Zależy od rozmiaru modułu i prądu |
| Moc wejściowa (pin) | Zużyta energia elektryczna | Zależy od napięcia i prądu |
| Oddane ciepło (Qh) | Qc + Pin | Zawsze większe niż Qc |
| POLICJANT | Qc / Pin | Zwykle 0,3 - 0,7 |
Na Fuzhou X-Meritan Technology Co., Ltd.nasza fabryka produkuje chłodnice termoelektryczne do szerokiego zakresu zastosowań chłodniczych. Rozumiemy, że moduł jest tylko jedną częścią systemu. Równie ważne jest odprowadzanie ciepła po stronie gorącej, dlatego współpracujemy z naszymi klientami, aby mieć pewność, że cały system termiczny został zaprojektowany z myślą o sukcesie.
Podstawowym powodem, dla którego strona gorąca jest czynnikiem ograniczającym, jest pierwsza zasada termodynamiki. Lodówka termoelektryczna nie niszczy ciepła; to porusza. Ciepło pobrane po stronie zimnej (Qc) plus energia elektryczna pobierana przez moduł (Pin) musi zostać odprowadzone po stronie gorącej (Qh). Zależność jest prosta: Qh = Qc + Pin. Oznacza to, że strona gorąca zawsze ma więcej ciepła do odrzucenia, niż strona zimna absorbuje. W typowym module pracującym przy współczynniku COP wynoszącym 0,5, ciepło oddawane po stronie gorącej jest trzykrotnie większe niż wydajność chłodnicza. Jeśli strona gorąca nie może odrzucić tego ciepła, temperatura strony gorącej wzrasta. Wraz ze wzrostem temperatury strony gorącej wzrasta różnica temperatur w module, co zmniejsza wydajność chłodniczą i wydajność modułu. Poniższa tabela ilustruje bilans cieplny typowego TEC.
| Parametr | Wartość | Notatka |
| Wydajność chłodnicza (Qc) | 50 W | Ciepło pochłaniane po zimnej stronie |
| Moc wejściowa (pin) | 100 W | Zasilanie elektryczne modułu |
| Oddane ciepło (Qh) | 150 W | Qc + Pin |
| POLICJANT | 0.5 | Qc / Pin |
| Współczynnik odrzucenia ciepła | 3:1 | Qh / Qc |
W naszej fabryce pomagamy naszym klientom zrozumieć ten bilans cieplny. Zapewniamy szczegółowe krzywe wydajności, które pokazują, jak zmienia się wydajność chłodzenia wraz z temperaturą strony gorącej. Zapewniamy również wskazówki dotyczące doboru rozmiaru radiatora i doboru wentylatora, aby zapewnić, że strona gorąca będzie w stanie odrzucić wymagane ciepło. Naszym celem jest pomoc naszym klientom w zaprojektowaniu systemu, który niezawodnie osiągnie żądaną temperaturę strony zimnej.
Kiedy oddawanie ciepła po stronie gorącej jest niewystarczające, następuje kaskada negatywnych skutków. Pierwszym skutkiem jest wzrost temperatury strony gorącej. Zmniejsza to różnicę temperatur, jaką moduł może utrzymać, co oznacza wzrost temperatury strony zimnej. Drugim skutkiem jest zmniejszenie wydajności chłodzenia. Wraz ze wzrostem temperatury strony ciepłej zmniejsza się zdolność modułu do pompowania ciepła. Trzeci efekt to wzrost zużycia energii. Moduł musi pracować ciężej, aby utrzymać temperaturę zimnej strony, co zwiększa moc wejściową. Czwarty efekt to zmniejszenie niezawodności. Wysokie temperatury strony gorącej przyspieszają degradację modułu i materiałów interfejsu termicznego. W skrajnych przypadkach moduł może się przegrzać i ulec awarii. Poniższa tabela podsumowuje skutki niewystarczającego odprowadzania ciepła.
| Efekt | Przyczyna | Konsekwencja |
| Wzrost temperatury strony gorącej | Niewystarczająca wydajność radiatora lub wentylatora | Zmniejszona wydajność chłodzenia |
| Spadek wydajności chłodzenia | Zwiększona różnica temperatur | Zimna strona nie może osiągnąć temperatury docelowej |
| Wzrost zużycia energii | Moduł pracuje ciężej, aby to zrekompensować | Wyższe koszty operacyjne, więcej ciepła do odrzucenia |
| Degradacja modułu | Naprężenia termiczne na peletach i połączeniach lutowniczych | Skrócona żywotność, przedwczesna awaria |
| Awaria interfejsu termicznego | Wysoka temperatura powoduje degradację smaru termicznego | Zwiększony opór cieplny, dalszy spadek wydajności |
W X-Meritan widzieliśmy wiele przypadków, w których system zawiódł nie z powodu niewystarczającego współczynnika TEC, ale z powodu niewystarczającego odprowadzania ciepła. Współpracujemy z naszymi klientami, aby uniknąć tych problemów, dostarczając kompletne rozwiązania termiczne, w tym radiatory, wentylatory i materiały interfejsu termicznego. Nasz zespół inżynierów może pomóc Ci obliczyć wymaganą zdolność odprowadzania ciepła i wybrać odpowiednie komponenty.
Określenie odpowiedniego systemu odprowadzania ciepła wymaga systematycznego podejścia. Pierwszym krokiem jest określenie całkowitego ciepła do odrzucenia (Qh). Jest to suma wydajności chłodniczej (Qc) i mocy wejściowej (Pin). Drugim krokiem jest określenie maksymalnej dopuszczalnej temperatury strony ciepłej. Jest to zazwyczaj temperatura otoczenia plus wzrost temperatury na radiatorze. Trzeci krok to dobór radiatora o takim oporze cieplnym, który przy dostępnym przepływie powietrza umożliwi osiągnięcie wymaganego wzrostu temperatury. Czwartym krokiem jest wybór wentylatora, który zapewni wystarczający przepływ powietrza i ciśnienie statyczne. Piątym krokiem jest wybór materiału interfejsu termicznego, który minimalizuje rezystancję styku pomiędzy modułem a radiatorem. Poniższa tabela podsumowuje proces specyfikacji.
| Krok | Działanie | Kluczowy parametr |
| 1 | Określ całkowite ciepło do odrzucenia | Qh = Qc + Pin |
| 2 | Określ dopuszczalną temperaturę strony gorącej | Th = Tamb + ΔT |
| 3 | Wybierz opór cieplny radiatora | Rth = ΔT / Qh |
| 4 | Wybierz przepływ powietrza wentylatora i ciśnienie statyczne | CFM, Pensylwania |
| 5 | Wybierz materiał interfejsu termicznego | Przewodność cieplna (W/m·K) |
W naszej fabryce zapewniamy kompletne rozwiązania termiczne dla naszych lodówek termoelektrycznych. Możemy dostarczyć radiatory o zoptymalizowanej geometrii żeber, wentylatory o niskim poziomie hałasu i wysokim przepływie powietrza oraz materiały interfejsu termicznego o wysokiej przewodności. Nasz zespół inżynierów może pomóc w procesie specyfikacji i dostarczyć szczegółowe obliczenia termiczne dla Twojego zastosowania.
Ocena dostawcy lodówek termoelektrycznych i komponentów do zarządzania ciepłem wymaga skupienia się na jakości produktu, wiedzy specjalistycznej w zakresie termiki, możliwościach testowania i wsparciu technicznym. Dostawca musi mieć zdolność do wytwarzania modułów o stałej wydajności. Muszą posiadać wiedzę specjalistyczną w zakresie projektowania systemów cieplnych. Muszą posiadać sprzęt do testowania modułów i systemów pod obciążeniem. Muszą także zapewnić wsparcie techniczne, które pomoże Ci wybrać odpowiednie komponenty. Poniższa tabela podsumowuje te kryteria oceny.
| Kryterium oceny | Czego szukać | Dlaczego to ma znaczenie |
| Jakość modułu | Stała wydajność, testy niezawodności | Zapewnia, że moduł spełnia specyfikacje |
| Ekspertyza termiczna | Możliwość projektowania systemu, symulacja termiczna | Zapewnia działanie całego systemu |
| Możliwość testowania | Testowanie wydajności pod obciążeniem, testowanie żywotności | Weryfikuje wydajność i niezawodność |
| Wsparcie techniczne | Inżynieria zastosowań, obliczenia termiczne | Pomaga w doborze odpowiednich komponentów |
| Wydajność dostawy | Terminowość dostaw, możliwości magazynowania | Utrzymuje ciągłość działania linii produkcyjnej |
Nasza fabryka w Fuzhou X-Meritan Technology Co., Ltd. od ponad dekady produkuje chłodnice termoelektryczne i rozwiązania termiczne. Mamy duże doświadczenie w projektowaniu i testowaniu systemów cieplnych. Posiadamy certyfikat ISO 9001 i prowadzimy szczegółową dokumentację wszystkich kontroli. Nasz zespół techniczny jest dostępny, aby pomóc w obliczeniach termicznych i wyborze komponentów. Zapraszamy do oceny nas pod kątem tych kryteriów i uznania nas za partnera w zakresie termoelektrycznych rozwiązań chłodniczych.
Poniższa tabela przedstawia najważniejsze parametry produktów naszych lodówek termoelektrycznych. Moduły te są przeznaczone do zastosowań chłodniczych, od produktów konsumenckich po urządzenia medyczne. Nasza fabryka może również dostarczyć dopasowane radiatory, wentylatory i materiały interfejsu termicznego.
| Parametr | Zakres specyfikacji | Notatki |
| Wydajność chłodnicza (Qc) | 10 W - 200 W | Zależy od rozmiaru modułu i prądu |
| Maksymalna różnica temperatur (ΔTmax) | 60°C - 75°C | Przy Th = 27°C, bez obciążenia |
| Napięcie znamionowe | 5 V - 24 V | Dostępne napięcia niestandardowe |
| Prąd znamionowy | 2 A - 15 A | Zależy od rozmiaru modułu |
| POLICJANT | 0,3 - 0,7 | Zależy od punktu pracy |
| Rozmiar modułu | 20 x 20 mm do 62 x 62 mm | Dostępne rozmiary niestandardowe |
| Heat Sink Type | Aluminium wytłaczane, szlifowane, klejone | Wybrany ze względu na odporność termiczną |
| Typ wentylatora | Osiowy, dmuchawa | Wybrany ze względu na przepływ powietrza i hałas |
| Materiał interfejsu termicznego | Smar termiczny, zmiana fazy, podkładka | Wybrane ze względu na przewodność i grubość |
| MOQ | 100 sztuk | Możliwość negocjacji przy dużych zamówieniach |
| Czas realizacji | 2 - 4 tygodnie | Zależy od ilości i dostosowania |
W naszej fabryce produkujemy lodówki termoelektryczne spełniające te i inne specyfikacje. Możemy dostosować wydajność chłodzenia, napięcie, prąd i rozmiar, aby spełnić Twoje specyficzne wymagania. Dostarczamy również kompletne rozwiązania termiczne, w tym radiatory, wentylatory i materiały interfejsu termicznego. Naszym celem jest dostarczanie naszym klientom niezawodnych i wydajnych rozwiązań chłodniczych.
Pytanie 1: Ile ciepła musi zostać odprowadzone po gorącej stronie TEC?
Odpowiedź: Ciepło oddawane po stronie gorącej (Qh) jest sumą wydajności chłodniczej (Qc) i mocy wejściowej (Pin). W przypadku modułu pracującego przy współczynniku COP wynoszącym 0,5 ciepło oddawane jest trzykrotnie większe od wydajności chłodniczej. Oznacza to, że na każdy wat chłodzenia trzeba usunąć trzy waty ciepła. Jeżeli strona gorąca nie jest w stanie odrzucić tego ciepła, wydajność modułu ulegnie pogorszeniu. Nasz zespół inżynierów może obliczyć dokładne Qh dla Twojej aplikacji.
Pytanie 2: Co się stanie, jeśli użyję zbyt małego radiatora?
Odpowiedź: Jeśli radiator jest za mały, jego opór cieplny będzie zbyt wysoki, a temperatura gorącej strony wzrośnie. Zmniejsza to wydajność chłodzenia i zwiększa zużycie energii. W skrajnych przypadkach moduł może się przegrzać i ulec awarii. Zawsze dobieraj radiator w oparciu o całkowite ciepło, które ma zostać odrzucone, i dopuszczalny wzrost temperatury. Nasza fabryka może pomóc Ci wybrać odpowiedni radiator do Twojego zastosowania.
Pytanie 3: Czy mogę użyć wentylatora, aby poprawić odprowadzanie ciepła?
Odpowiedź: Tak, wentylator może znacząco poprawić odprowadzanie ciepła poprzez zwiększenie przepływu powietrza nad radiatorem. Wymuszona konwekcja zmniejsza opór cieplny radiatora, co obniża temperaturę strony gorącej. Wentylator należy dobrać tak, aby zapewniał wystarczający przepływ powietrza i ciśnienie statyczne dla konstrukcji radiatora. Oferujemy dopasowane kombinacje wentylatorów i radiatorów do naszych lodówek termoelektrycznych.
Pytanie 4: Jaki jest najlepszy materiał interfejsu termicznego dla TEC?
Odpowiedź: Najlepszy materiał interfejsu termicznego zależy od zastosowania. Smar termiczny zapewnia najniższy opór cieplny, ale może powodować zabrudzenia i z czasem wysychać. Materiały zmiennofazowe zapewniają dobrą wydajność i są łatwiejsze w stosowaniu. Podkładki termiczne są wygodne, ale mają wyższą odporność termiczną. Do zastosowań wymagających dużej wydajności zalecamy smar termiczny lub materiał o przemianie fazowej. Nasz zespół techniczny może doradzić w sprawie najlepszego materiału do Twojego zastosowania.
Pytanie 5: Skąd mam wiedzieć, czy mój system odprowadzania ciepła jest odpowiedni?
Odpowiedź: Aby określić, czy system odprowadzania ciepła jest odpowiedni, zmierz temperaturę strony gorącej przy pełnym obciążeniu i porównaj ją z docelową wartością projektową. Jeśli temperatura strony gorącej jest wyższa niż oczekiwana, oddawanie ciepła jest niewystarczające. Można także zmierzyć wydajność chłodzenia i porównać ją z krzywą wydajności. Jeżeli wydajność jest niższa od oczekiwanej, temperatura strony gorącej jest prawdopodobnie zbyt wysoka. Nasz zespół inżynierów może pomóc w zdiagnozowaniu i rozwiązaniu problemów z odprowadzaniem ciepła.
Skuteczne odprowadzanie ciepła po stronie gorącej ma kluczowe znaczenie dla wydajności i niezawodności lodówek termoelektrycznych. Strona gorąca musi odrzucić wydajność chłodniczą plus moc wejściową, która zazwyczaj jest trzykrotnością wydajności chłodniczej. Jeśli oddawanie ciepła jest niewystarczające, wzrasta temperatura strony gorącej, spada wydajność chłodzenia, wzrasta zużycie energii, a żywotność modułu ulega skróceniu. Dla kupujących i inżynierów zrozumienie tej równowagi termicznej jest kluczem do zaprojektowania udanego termoelektrycznego systemu chłodzenia. Nasza fabryka w Fuzhou X-Meritan Technology Co., Ltd. dysponuje specjalistyczną wiedzą i produktami, które pomogą Ci osiągnąć skuteczne odprowadzanie ciepła. Oferujemy chłodnice termoelektryczne, radiatory, wentylatory i materiały interfejsu termicznego, a także wsparcie inżynieryjne, aby zapewnić, że Twój system będzie działał zgodnie z projektem.
Niezależnie od tego, czy projektujesz chłodziarkę do napojów, urządzenie medyczne, moduł laserowy czy obudowę do elektroniki, zapraszamy do kontaktu w celu omówienia Twoich wymagań. Możemy dostarczyć próbki, obliczenia termiczne i niestandardowe rozwiązania. Nasze zaangażowanie w jakość i zadowolenie klientów uczyniło z nas zaufanego partnera dla firm na całym świecie.
Skontaktuj się z Fuzhou X-Meritan Technology Co., Ltd. już dziśaby omówić wymagania dotyczące lodówek termoelektrycznych i odkryć, w jaki sposób nasze rozwiązania termiczne mogą poprawić wydajność chłodzenia.
