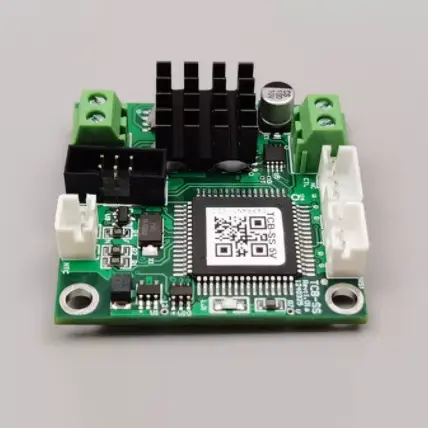

Kontroler temperatury TCB-SS o wyjątkowo kompaktowych rozmiarach, zaprojektowany dla Micro TEC

X-Meritan produkuje regulator temperatury TCB-SS o wyjątkowo kompaktowych rozmiarach i zaprojektowany do zastosowań Micro TEC, gdzie należy uwzględnić łącznie przestrzeń płytki, stabilność temperatury i kontrolowaną moc wyjściową TEC. TCB-SS integruje pomiar temperatury i sterowanie TEC na małej płycie sterującej, umożliwiając regulację Micro TEC poprzez pętlę kontroli temperatury opartą na sprzężeniu zwrotnym.

Sterownik zaprojektowano w oparciu o kompaktowy format płytki, a nie o uniwersalną architekturę kontroli temperatury. Wykorzystuje czujnik NTC 10 K jako domyślne wejście do pomiaru temperatury i obsługuje domyślne napięcie TEC wynoszące 4,5 V przy maksymalnym prądzie TEC wynoszącym 3 A, dzięki czemu płytka nadaje się do miniaturowych systemów zarządzania ciepłem.

Parametry

Struktura kontroli

Informacja zwrotna dotycząca temperatury

10K NTC wykrywa zmiany temperatury i wysyła sygnał do sterownika.

Sterowanie PID

Sterownik porównuje zmierzoną temperaturę z wartością docelową i reguluje moc wyjściową Micro TEC poprzez regulację PID.

Ciągły napęd

Ciągła moc wyjściowa dostosowuje napęd TEC podczas pracy, zamiast polegać tylko na prostym włączaniu/wyłączaniu.

Kluczowe funkcje

Ultrakompaktowa płyta

Mierzący 4 cm × 4 cm × 1,28 cm regulator temperatury TCB-SS o wyjątkowo kompaktowych rozmiarach i zaprojektowany dla Micro TEC jest przeznaczony do systemów Micro TEC z ograniczoną przestrzenią instalacyjną.

Kontrola temperatury 0,01°C

Sterownik zapewnia dokładność regulacji temperatury 0,01°C i dokładność ustawionej temperatury 0,01°C, co pozwala na precyzyjną regulację termiczną.

> 94% wydajności wyjściowej

Przy sprawności wyjściowej powyżej 94% sterownik zapewnia wydajne sterowanie TEC w kompaktowych systemach kontroli temperatury.

Wyjście TEC 4,5 V, maks. 3 A

Domyślne napięcie TEC wynosi 4,5 V, a maksymalny prąd TEC wynosi 3 A, dla zgodnych aplikacji Micro TEC.

Czujnik temperatury 10K NTC

Domyślnym czujnikiem jest 10K NTC z wartością B 3950, zapewniający informację zwrotną o temperaturze dla pętli regulacyjnej.

-60°C do +170°C Pomiar

Zakres pomiaru temperatury sterowania wynosi od -60°C do +170°C, natomiast określony zakres temperatury sterowania wynosi od -20°C do +100°C.

Zintegrowana ochrona

Wbudowane funkcje obejmują przetężenie, przepięcie, ograniczenie temperatury oraz wykrywanie przerwy/zwarcia TEC w celu monitorowania sterownika i podłączonego TEC podczas pracy.

Zgodność

Przed integracją należy sprawdzić wymagania elektryczne TEC, charakterystykę NTC, temperaturę docelową i zasilanie płyty ze specyfikacjami sterownika.

Obszary zastosowań

Precyzyjne moduły optyczne

Kontroler temperatury TCB-SS o wyjątkowo kompaktowych rozmiarach i zaprojektowany dla Micro TEC zapewnia kompaktową kontrolę temperatury modułów optycznych, gdzie wymagane są stabilne warunki termiczne.

Systemy diod laserowych

Może sterować kompatybilnym układem Micro TEC w celu regulacji temperatury diod laserowych w kompaktowych systemach optycznych.

Miniaturowy sprzęt laboratoryjny

Kompaktowy sterownik nadaje się do przyrządów laboratoryjnych wymagających regulacji temperatury w oparciu o Micro TEC w ograniczonej przestrzeni instalacyjnej.

Przenośny sprzęt diagnostyczny

TCB-SS obsługuje kontrolę temperatury w kompaktowych urządzeniach diagnostycznych, w których rozmiar płytki i regulacja termiczna są ważnymi czynnikami projektowymi.

Czujniki podczerwieni i CCD

Sterownik można zintegrować z systemami Micro TEC do regulacji temperatury czułych na temperaturę detektorów podczerwieni i czujników CCD.

Często zadawane pytania

P1: Do jakiego typu TEC jest przeznaczony kontroler?

A1: Kontroler temperatury TCB-SS o wyjątkowo kompaktowych rozmiarach i zaprojektowany dla Micro TEC jest przeznaczony do zastosowań Micro TEC. Podłączony TEC należy sprawdzić pod kątem określonego domyślnego napięcia TEC 4,5 V i maksymalnego prądu 3 A.

P2: Jaka konfiguracja czujnika NTC jest używana?

Odpowiedź 2: Domyślna konfiguracja czujnika temperatury to 10K NTC z wartością B 3950. Inne wymagania dotyczące czujnika należy potwierdzić podczas specyfikacji projektu.

P3: Jaka jest różnica między zakresem pomiarowym a zakresem kontrolnym?

A3: Zakres pomiaru kontroli temperatury wynosi od -60°C do +170°C, podczas gdy określony zakres temperatury kontroli wynosi od -20°C do +100°C. Zakres pomiarowy wskazuje zdolność pomiaru temperatury, natomiast zakres kontrolny określa określony zakres regulacji temperatury.

P4: Jakiego zasilania wymaga płyta?

A4: Napięcie zasilania płytki wynosi 5 V ±10% prądu stałego. System powinien zapewniać odpowiednie źródło zasilania mieszczące się w określonym zakresie wejściowym.

P5: Jaki jest maksymalny prąd dostępny dla TEC?

Odpowiedź 5: Maksymalny określony prąd TEC wynosi 3 A, przy domyślnym napięciu TEC wynoszącym 4,5 V. Aktualnie podłączony TEC należy wybrać zgodnie z jego wymaganiami elektrycznymi i ograniczeniami sterownika.

P6: Jaką dokładność temperatury może zapewnić sterownik?

A6: Określona dokładność kontroli temperatury wynosi 0,01°C, a ustawiona dokładność temperatury jest również określona jako 0,01°C.

P7: Jakie funkcje zabezpieczające są uwzględnione?

A7: Sterownik zawiera zabezpieczenie nadprądowe, zabezpieczenie przeciwprzepięciowe, ograniczenie temperatury oraz wykrywanie zwarć i rozwarć TEC.
