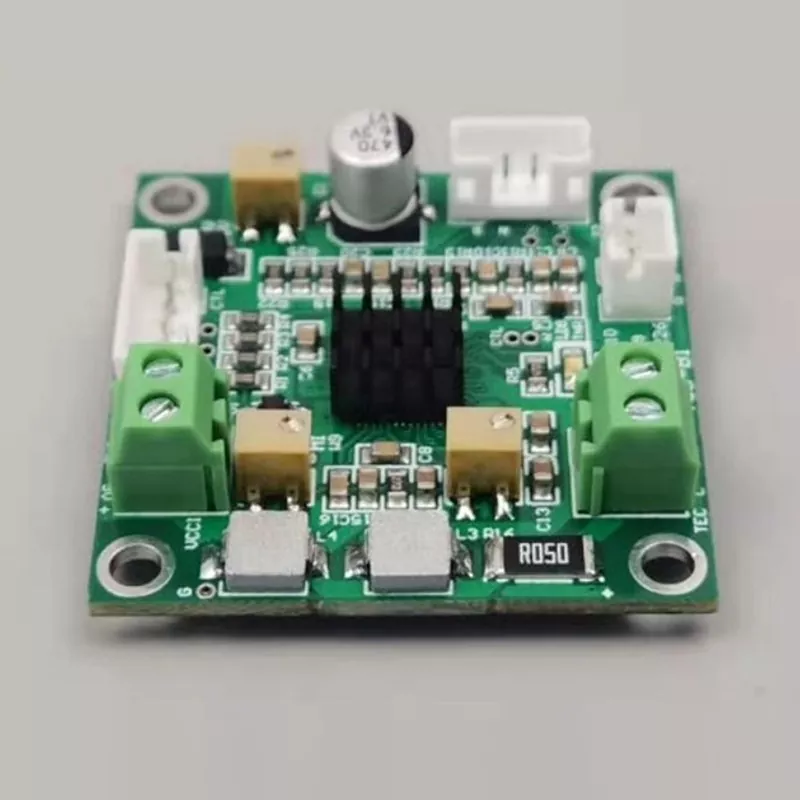

Kontroler temperatury ATC-M1 z krótkim cyklem PID

X-Meritan opracowuje materiały termoelektryczne, chłodnice, komponenty NTC i regulatory temperatury do zarządzania ciepłem półprzewodników. Kontroler temperatury ATC-M1 z krótkim cyklem PID  łączy w sobie kompaktową płytkę o wymiarach 34 mm x 20 mm z krótkim cyklem sterowania PID, sprzężeniem zwrotnym temperatury NTC 10 K i sterowaniem wyjściem TEC dla mikroobiektów o niskiej bezwładności cieplnej. Działa na napięciu 3,0 V–5,0 V DC, obsługuje domyślny zakres temperatur od +10 do +40 stopni C i ma fabrycznie ustawioną temperaturę 25 stopni C. Temperaturę można regulować za pomocą potencjometru W9 lub wejścia analogowego, z określoną stabilnością kontroli temperatury wynoszącą 0,001 stopnia C.

Kluczowe funkcje

Sterowanie PID o krótkim cyklu

Kontroler temperatury ATC-M1 z krótkim cyklem PID wykorzystuje metodę sprzężenia zwrotnego PID o krótkim cyklu, zaprojektowaną dla mikroobiektów o małej bezwładności cieplnej. Częste działania korygujące pomagają sterownikowi reagować na zmiany stanu termicznego kontrolowanego obiektu bez polegania na większej odpowiedzi termicznej, jaką charakteryzują systemy konwencjonalne.

Kompaktowa konstrukcja płyty

Dzięki wymiarom zaledwie 34 mm x 20 mm i całkowitej wysokości 15,5 mm ATC-M1 nadaje się do kompaktowych zespołów kontroli termicznej. Jego niewielkie rozmiary są szczególnie istotne w przypadku miniaturowych struktur optycznych, czujnikowych i elektronicznych, w których dostępna przestrzeń wewnętrzna jest ograniczona.

Sterowanie wyjściem TEC

Sterownik przeznaczony jest do współpracy z termoelektrycznymi elementami chłodzącymi. Maksymalny prąd TEC wynosi 2,5 A, natomiast maksymalne napięcie TEC wynosi 4,3 V przy zasilaniu 5 V lub 2,5 V przy zasilaniu 3,3 V. Te zdefiniowane limity stanowią jasną podstawę do dopasowania sterownika do powiązanego systemu TEC.

Informacja zwrotna dotycząca temperatury

Do pomiaru temperatury i przekazywania informacji zwrotnej używany jest czujnik NTC 10K. Określona stabilność kontroli temperatury wynosi 0,001 stopnia C, co zapewnia precyzję wymaganą w zastosowaniach, w których niewielkie zmiany temperatury mogą wpływać na warunki pracy elementów wrażliwych na temperaturę.

Dane techniczne

Porównanie projektów

Obszary zastosowań

1. Fotonika: X-Meritan identyfikuje zastosowania fotoniki, w tym chłodzenie detektorów. Kompaktowa konstrukcja sterownika i funkcja sprzężenia zwrotnego temperatury stanowią odpowiedni element sterujący dla małych termoelektrycznych zespołów chłodzących.

2. Telekomunikacja: Zastosowanie firmy obejmuje stabilizację termiczną i chłodzenie podzespołów telekomunikacyjnych. Precyzyjną regulację temperatury można włączyć do kompaktowych architektur zarządzania ciepłem.

3. Sprzęt medyczny: X-Meritan wymienia wzmacniacze PCR i zastosowania związane z temperaturą w medycynie. Kontrola temperatury jest ważną częścią systemów, w których warunki pracy zależą od kontrolowanych środowisk termicznych.

4. Wykrywanie w przemyśle lotniczym: Zastosowania lotnicze firmy obejmują czujniki do wykrywania lodu, czujniki strumienia ciepła i czujniki podczerwieni. Kompaktowe komponenty kontroli termicznej mogą stanowić część systemów czujnikowych wrażliwych na temperaturę.

5. Elektronika samochodowa: X-Meritan identyfikuje również stabilizację termiczną dla LiDAR, AR i detektorów, rozszerzając znaczenie kompaktowego sterowania termoelektrycznego na zastosowania samochodowe i czujniki elektroniczne. Kontroler temperatury ATC-M1 z krótkim cyklem PID można rozważyć w przypadku kompaktowych architektur zarządzania ciepłem, w których kontrolowany obiekt ma małą masę termiczną.

Integracja systemu

1. Ograniczenia elektryczne TEC: Regulator temperatury ATC-M1 z krótkim cyklem PID działa w ramach określonych maksymalnych wartości napięcia i prądu.

2. Sprzężenie zwrotne temperatury: Wejście NTC 10 K zapewnia ścieżkę sprzężenia zwrotnego temperatury dla układu sterowania.

3. Zakres temperatury: Domyślny zakres kontroli temperatury wynosi od +10 do +40 stopni C, z fabrycznie ustawioną domyślną temperaturą 25 stopni C.

4. Ustawienia wyjściowe: Domyślne fabryczne maksymalne napięcie wyjściowe wynosi 2,0 V, natomiast domyślny fabryczny maksymalny prąd wyjściowy wynosi 1,0 A.

5. Metoda regulacji: Regulację temperatury można przeprowadzić za pomocą potencjometru W9. Obsługiwane jest również analogowe wejście temperatury.

6. Konfiguracja produktu: W przypadku zastosowań wymagających innej konfiguracji X-Meritan stwierdza, że ​​produkty mogą być produkowane zgodnie z rysunkami lub próbkami. Proces serwisowy obejmuje komunikację na wczesnym etapie, potwierdzenie próbki i produkcję po potwierdzeniu.

Możliwości X-Meritana

ATC-M1 jest częścią portfolio technologii termoelektrycznych firmy X-Meritan, które obejmuje materiały termoelektryczne, chłodnice termoelektryczne, zespoły TEC, komponenty NTC i regulatory temperatury. Ta konstrukcja produktu łączy płytkę kontroli temperatury z komponentami termoelektrycznymi i czujnikami stosowanymi w kompaktowych systemach zarządzania ciepłem.

Kompletny łańcuch technologii termoelektrycznej

Możliwości X-Meritan obejmują opracowywanie materiałów termoelektrycznych, dostosowywanie głównych komponentów i projektowanie rozwiązań do rozpraszania ciepła. W przypadku ATC-M1 ten zakres techniczny jest bezpośrednio powiązany ze sterowaniem wyjściem TEC, sprzężeniem zwrotnym temperatury NTC i wymogami zarządzania temperaturą w kompaktowych zespołach elektronicznych i optycznych.

5 głównych obszarów zastosowań

X-Meritan zgłasza zastosowania w pięciu głównych obszarach: komunikacja światłowodowa, przemysłowy sprzęt medyczny, inteligentna elektronika samochodowa, elektronika użytkowa i instytucje badawcze. Te obszary zastosowań zapewniają odpowiednie zaplecze techniczne dla ATC-M1, szczególnie tam, gdzie wymagane jest kompaktowe chłodzenie termoelektryczne i kontrolowana temperatura robocza.

Współpraca firm z listy Fortune 500

X-Meritan twierdzi, że współpracuje z firmami z listy Fortune 500 oraz kilkoma kluczowymi laboratoriami krajowymi. Doświadczenie to jest istotne przy opracowywaniu i stosowaniu komponentów termoelektrycznych oraz technologii kontroli temperatury stosowanych w wyspecjalizowanych systemach elektronicznych i zarządzania ciepłem.

Wiele procesów produkcyjnych

Sprzęt produkcyjny wymieniony przez X-Meritan obejmuje piece do zanurzania cyny, maszyny do formowania wibracyjnego, zgrzewarki, piece, maszyny dozujące, automatyczne maszyny uszczelniające, sprzęt do lutowania rozpływowego i w pełni automatyczne maszyny drukarskie. Te procesy produkcyjne wspierają produkcję komponentów termoelektrycznych i elektronicznych produktów do kontroli temperatury.

55% Dystrybucja na rynku europejskim

X-Meritan podaje, że Europa reprezentuje 55% swojej międzynarodowej dystrybucji na rynku, Ameryka Północna 15%, Azja Południowo-Wschodnia 15%, a pozostałe rynki 15%. Międzynarodowe doświadczenie aplikacyjne wspiera doświadczenie firmy w dostarczaniu produktów termoelektrycznych i produktów do zarządzania temperaturą dla różnych środowisk technicznych.

6. Zintegrowane wsparcie rozwiązań termicznych

Poza indywidualnymi komponentami do kontroli temperatury, X-Meritan zapewnia projektowanie rozwiązań rozpraszania ciepła i wsparcie w wyborze produktu. Dzięki temu regulator temperatury ATC-M1 z PID o krótkim cyklu można traktować łącznie z odpowiednią chłodnicą termoelektryczną, komponentem NTC i wymaganiami dotyczącymi zarządzania temperaturą, a nie jako izolowaną płytkę sterującą.

Często zadawane pytania

P: Jakiego typu czujnika temperatury używa ATC-M1?

Odp.: wykorzystuje czujnik temperatury 10K NTC do pomiaru temperatury i przekazywania informacji zwrotnej.

P: Jaka jest stabilność kontroli temperatury?

Odp.: określona stabilność kontroli temperatury wynosi 0,001 stopnia C.

P: Jaki jest maksymalny prąd TEC?

Odp.: maksymalny prąd TEC wynosi 2,5 A.

P: Jaki jest rozmiar kontrolera?

Odp.: Kontroler temperatury ATC-M1 z PID o krótkim cyklu ma wymiary płytki 34 mm x 20 mm i całkowitą wysokość 15,5 mm.

P: Jakie jest domyślne ustawienie temperatury?

Odp.: Fabrycznie ustawiona temperatura wynosi 25 stopni C, a domyślny zakres regulacji wynosi od +10 do +40 stopni C.

P: Czy X-Meritan może opracowywać produkty na podstawie rysunków lub próbek?

O: Tak. X-Meritan oświadcza, że ​​może produkować wyroby według rysunków lub próbek, z potwierdzeniem próbki przed produkcją.
