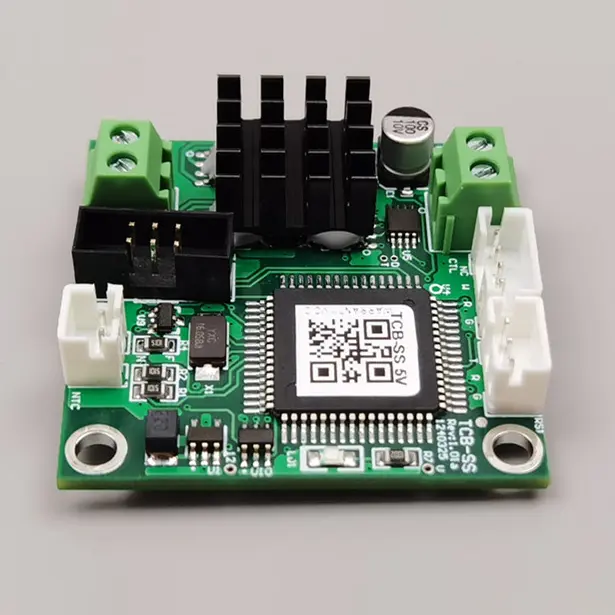

Kontroler temperatury TCB-SA dla Micro TEC

X-Meritan dostarcza kompaktowy regulator temperatury TCB-SA dla Micro TEC, aby zaspokoić rygorystyczne potrzeby w zakresie chłodzenia opakowań fotoniki i mikroelektroniki. Zbudowana wokół wysokiej klasy dedykowanego układu scalonego zarządzającego TEC, płyta ta dostarcza prąd stały, a nie przerywane impulsy, tworząc całkowicie pozbawione tętnień środowisko termiczne. Zaprojektowany do natywnej współpracy z termistorami NTC 10 kΩ, TCB-SA utrzymuje temperatury docelowe z dokładnością do 0,01 ℃ w szerokim zakresie regulacji od -20 ℃ do +100 ℃.

Rozwiązano problemy związane z kontrolą temperatury

Tradycyjne sterowniki PWM (modulacja szerokości impulsu) wprowadzają agresywne przełączanie napięcia, które generuje zmęczenie cykliczne, szumy elektryczne i mikropęknięcia w ultramałych elementach TEC. W regulatorze temperatury TCB-SA do urządzeń Micro TEC zastosowano zasadniczo odmienne podejście inżynieryjne, aby chronić delikatne mikrochłodnice, jednocześnie zapewniając stabilność poniżej stopnia:

Ciągłe dostarczanie prądu stałego: Dostarcza czystą, ciągłą moc do micro-TEC. Wygładza to gradienty termiczne, eliminuje szumy o wysokiej częstotliwości w czułych detektorach optycznych i znacznie wydłuża żywotność TEC.

Mikrotermiczna optymalizacja masy: Wbudowane algorytmy PID są specjalnie dostrojone pod kątem szybkiej reakcji termicznej przy niewielkich obciążeniach cieplnych, zapobiegając poważnym przekroczeniu temperatury podczas szybkich ramp wartości zadanej.

Sprawdzona niezawodność na poziomie lasera: Testowane w terenie na transceiverach optycznych o dużej gęstości i przemysłowych diodach laserowych, utrzymując stałą kalibrację przez miliony godzin pracy.

Niski profil: kompaktowa obudowa umożliwia bezpośredni montaż obok podzespołów optycznych, minimalizując długość przewodu sygnałowego i opóźnienia pętli czujnika.

Dane techniczne

Aplikacje docelowe

• Stabilizacja diody laserowej Zapobiega dryftowi długości fali i wahaniom mocy optycznej w laserach światłowodowych, laserach pompowych i diodach laserowych wykrywających gaz.

• Wysokoprecyzyjne czujniki optyczne Stabilizuje układy fotodiod, spektrometry i APD, aby zminimalizować prąd ciemny i szum termiczny w środowiskach optycznych o niskim sygnale.

• Badania półprzewodnikowe i kwantowe Zapewnia punktowe chłodzenie w mikroskali w laboratoryjnych urządzeniach testowych o ograniczonej przestrzeni, wymagających dokładności poniżej stopnia.

Przewaga produkcyjna

Dedykowana produkcja wewnętrzna: Bezpośredni nadzór od rozmieszczenia komponentów SMT do końcowych testów termicznych gwarantuje spójność poszczególnych jednostek.

Wsparcie inżynieryjne aplikacji: Nasz zespół pomaga bezpośrednio w modelowaniu pętli termicznej, optymalizacji rozmieszczenia czujników i niestandardowym programowaniu wartości zadanej.

Architektura o wysokiej wydajności: zapewnia ponad 90% sprawności konwersji mocy, minimalizując wytwarzanie ciepła przez płytę wewnętrzną w zamkniętych obudowach klientów.

Często zadawane pytania

Dlaczego ciągłe dostarczanie mocy ma kluczowe znaczenie dla mikro TEC w porównaniu ze standardowym przełączaniem PWM?

TEC w skali mikro mają niezwykle cienkie przekroje elementów. Zasilanie PWM powoduje szybkie przełączanie par półprzewodników między stanem gorącym i zimnym, powodując niedopasowanie współczynnika CTE (współczynnika rozszerzalności cieplnej), które z czasem pogarsza jakość połączeń. Ciągły napęd prądu stałego TCB-SA całkowicie eliminuje mechaniczne zmęczenie cykliczne.

Czy regulator temperatury TCB-SA dla Micro TEC może zostać wstępnie skonfigurowany na określoną wartość zadaną przed wysyłką?

Tak. Chociaż fabryczna domyślna temperatura docelowa wynosi 25 ℃, X-Meritan może w trakcie produkcji przesyłać niestandardowe domyślne nastawy temperatury do oprogramowania sprzętowego, zgodnie z wymaganiami pakietu optycznego.

Jaki czujnik temperatury najlepiej współpracuje z tą płytą?

Płyta jest fabrycznie skalibrowana dla standardowych termistorów NTC 10 kΩ (wartość B = 3950), które zapewniają szybką reakcję termiczną i wysoką czułość w zakresie regulacji od -20∘C do +100∘C.

Czy ten sterownik obsługuje dwukierunkowe ogrzewanie i chłodzenie?

Tak. Wyspecjalizowany układ scalony sterownika natywnie zarządza kierunkiem prądu, zapewniając zarówno aktywne chłodzenie, jak i ogrzewanie, utrzymując stabilność nastawy w zakresie ±0,01∘C niezależnie od wahań temperatury otoczenia.
