System LiDAR w pojeździe autonomicznym lub w przydrożnym czujniku musi działać niezawodnie w zakresie temperatur od -40°C zimą do +85°C w bezpośrednim letnim słońcu. Wewnątrz obudowy diody laserowe, fotodetektory i elementy optyczne są wrażliwe na temperaturę. Przesunięcie o zaledwie kilka stopni może zmienić długość fali emisji lasera, zmniejszyć stosunek sygnału do szumu detektora i zniekształcić ustawienie optyczne. Rezultatem jest pogorszenie dokładności zasięgu i jakości chmury punktów. Dla inżyniera zaopatrzenia określającego komponenty zarządzania ciepłem pytanie nie brzmi, czy potrzebna jest kontrola temperatury, ale jaka technologia może ją zapewnić w ramach ograniczeń dotyczących rozmiaru, mocy i niezawodności systemu LiDAR.Lodówki termoelektryczneokazały się preferowanym rozwiązaniem wielu z tych wyzwań.
Ten przewodnik został napisany dla nabywców i inżynierów projektantów, którzy muszą zrozumieć, w jaki sposób chłodnice termoelektryczne radzą sobie z wyzwaniami związanymi z kontrolą temperatury w systemach LiDAR. Omówimy specyficzne wyzwania termiczne w LiDAR, zasadę działania lodówek termoelektrycznych, kluczowe specyfikacje do oceny, względy integracyjne i kryteria wyboru dostawcy. Podamy również szczegółowe parametry produktu z naszej fabryki pod adresemFuzhou X-Meritan Technology Co., Ltd.Niezależnie od tego, czy opracowujesz system LiDAR do zastosowań motoryzacyjnych, przemysłowych czy kartograficznych, ten przewodnik pomoże Ci wybrać odpowiednią chłodnicę termoelektryczną spełniającą Twoje wymagania w zakresie zarządzania ciepłem.
Systemy LiDAR stwarzają unikalny zestaw wyzwań termicznych, które różnią się od innych systemów elektronicznych. Pierwszym wyzwaniem jest czułość diody laserowej. Długość fali emisji diody laserowej zmienia się wraz z temperaturą z szybkością około 0,3 nm/°C. W przypadku systemu LiDAR, który wykorzystuje wąskopasmowe filtry optyczne lub wykrywanie wrażliwe na długość fali, ten dryft może powodować niedopasowanie między długością fali lasera a pasmem przepustowym filtra, zmniejszając siłę sygnału i zasięg wykrywania. Drugim wyzwaniem jest szum termiczny fotodetektora. Prąd ciemny i moc równoważna szumowi detektora rosną wraz z temperaturą, pogarszając stosunek sygnału do szumu i dokładność pomiaru odległości. Trzecim wyzwaniem jest rozszerzalność cieplna stołu optycznego. Elementy optyczne są zamontowane na wspólnym stole, a jeśli stół rozszerza się lub kurczy pod wpływem temperatury, ustawienie lasera, detektora i optyki skanującej może się przesunąć, powodując błędy w wskazywaniu. Poniższa tabela podsumowuje te wyzwania i ich skutki.
| Wyzwanie | Źródło | Wpływ na wydajność LiDAR |
| Dryft długości fali lasera | Współczynnik temperaturowy diody laserowej | Zmniejszona siła sygnału, utrata zasięgu |
| Wzrost szumu detektora | Szum termiczny w fotodetektorze | Niższy SNR, zmniejszona dokładność |
| Rozbudowa stanowiska optycznego | Rozszerzalność cieplna materiałów montażowych | Nieprawidłowe ustawienie, błędy w wskazywaniu |
| Ekstremalne temperatury otoczenia | Środowisko operacyjne | Awaria systemu lub obniżona wydajność |
| Gęstość rozpraszania ciepła | Kompaktowa obudowa | Zlokalizowane gorące punkty, gradienty termiczne |
W Fuzhou X-Meritan Technology Co., Ltd. nasza fabryka produkuje lodówki termoelektryczne, które zostały specjalnie zaprojektowane, aby sprostać tym wyzwaniom. Rozumiemy wymagania termiczne systemów LiDAR i współpracujemy z naszymi klientami, aby wybrać odpowiednią chłodnicę do ich konkretnej mocy lasera, typu detektora i warunków środowiskowych.

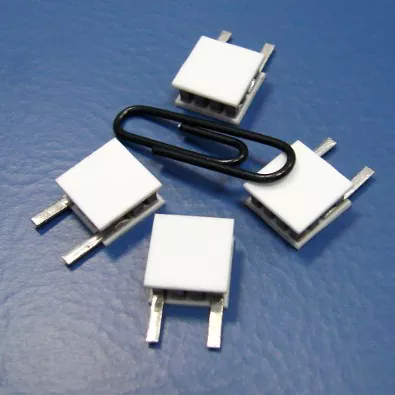

Chłodnica termoelektryczna to półprzewodnikowa pompa ciepła, która wykorzystuje efekt Peltiera do przenoszenia ciepła z jednej strony urządzenia na drugą po przyłożeniu prądu stałego. Urządzenie składa się z szeregu pastylek półprzewodników, zazwyczaj tellurku bizmutu, umieszczonych pomiędzy dwoma podłożami ceramicznymi. Kiedy przepływa prąd, jedna strona staje się zimna (strona zimna), a druga staje się gorąca (strona gorąca). Ciepło jest pochłaniane po stronie zimnej i oddawane po stronie gorącej, gdzie jest rozpraszane przez radiator. Odwrócenie prądu powoduje odwrócenie kierunku wymiany ciepła, umożliwiając wykorzystanie tego samego urządzenia zarówno do chłodzenia, jak i ogrzewania. Ta dwukierunkowa kontrola jest kluczową zaletą systemów LiDAR, które muszą działać zarówno w gorącym, jak i zimnym środowisku. Poniższa tabela porównuje lodówki termoelektryczne z innymi technologiami chłodzenia.
| Technologia | Chłodzenie/Ogrzewanie | Rozmiar | Precyzja | Niezawodność | Hałas/wibracje |
| Lodówka termoelektryczna | Obydwa | Kompaktowy | Wysoka (+/- 0,1°C) | Wysoki (stały) | Nic |
| Oparta na kompresorze | Obydwa | Duży | Umiarkowany | Umiarkowany (ruchome części) | Wysoki |
| Oparta na fanach | Tylko chłodzenie | Umiarkowany | Niski | Umiarkowane (zużycie łożysk) | Umiarkowany |
| Rurka cieplna | Tylko chłodzenie | Kompaktowy | Niski | Wysoki | Nic |

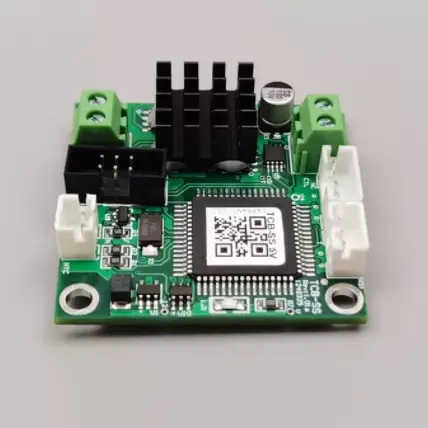

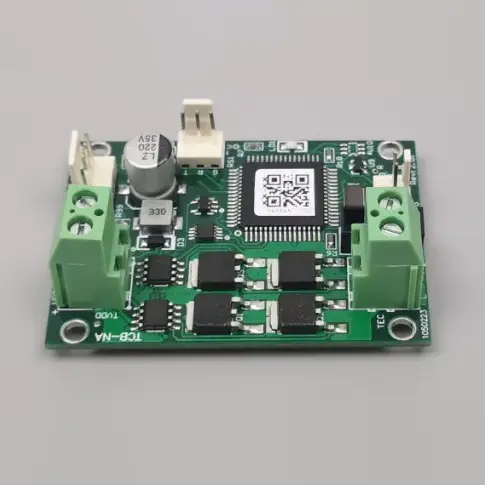

W naszej fabryce projektujemy nasze lodówki termoelektryczne pod kątem wysokich wymagań systemów LiDAR. Używamy wysokowydajnych peletek tellurku bizmutu i zaawansowanych podłoży ceramicznych, aby osiągnąć wysoką wydajność chłodzenia w kompaktowej obudowie. Nasze chłodnice dostępne są ze zintegrowanymi czujnikami temperatury oraz elektroniką sterującą, pozwalającą na precyzyjną stabilizację temperatury diody laserowej i detektora.
Wybierając chłodnicę termoelektryczną do systemu LiDAR, kupujący powinni ocenić kilka kluczowych specyfikacji. Wydajność chłodnicza (Qc) określa, ile ciepła może usunąć chłodnica przy danej różnicy temperatur. W przypadku zastosowań LiDAR wydajność chłodzenia musi być wystarczająca, aby wytrzymać obciążenie cieplne diody laserowej, detektora i innych elementów wytwarzających ciepło. Maksymalna różnica temperatur (ΔTmax) określa maksymalną różnicę temperatur, jaką może osiągnąć chłodnica pomiędzy stroną zimną i gorącą. Wartości znamionowe prądu i napięcia określają wymagania dotyczące zasilania. Ślad i grubość określają ograniczenia integracji. Współczynnik wydajności (COP) określa wydajność chłodnicy. Poniższa tabela podsumowuje te specyfikacje.
| Specyfikacja | Typowy zasięg dla LiDAR | Znaczenie |
| Wydajność chłodnicza (Qc) | 5 W - 50 W | Musi przekraczać całkowite obciążenie cieplne |
| Maksymalna różnica temperatur (ΔTmax) | 65°C - 75°C | Określa zdolność chłodzenia |
| Prąd (Imax) | 2 A - 8 A | Określa zasilanie |
| Napięcie (Vmaks.) | 5 V - 24 V | Określa zasilanie |
| Ślad stopy | 10 x 10 mm do 40 x 40 mm | Decyduje o integracji |
| Grubość | 2 mm - 6 mm | Decyduje o integracji |
| Współczynnik wydajności (COP) | 0,3 - 0,6 | Określa efektywność energetyczną |
Nasza fabryka w Fuzhou X-Meritan Technology Co., Ltd. oferuje szeroką gamę lodówek termoelektrycznych o różnych wydajnościach chłodniczych, powierzchniach i napięciach znamionowych. Możemy pomóc naszym klientom w wyborze odpowiedniej chłodnicy spełniającej ich specyficzne wymagania termiczne LiDAR. Nasz zespół inżynierów może również zapewnić symulację termiczną i wsparcie projektowe, aby zapewnić odpowiednią integrację chłodnicy z obudową LiDAR.
Wydajność chłodnicy termoelektrycznej w systemie LiDAR zależy nie tylko od samej chłodnicy, ale także od sposobu jej integracji. Na wydajność może wpływać kilka czynników. Pierwszy to interfejs termiczny pomiędzy chłodnicą a diodą laserową lub detektorem. Zła powierzchnia styku termicznego, taka jak suche złącze lub nierówna powierzchnia, może zwiększyć opór cieplny i zmniejszyć skuteczność chłodzenia. Po drugie, konstrukcja radiatora. Gorąca strona chłodnicy musi być w stanie odprowadzić ciepło do otoczenia. Jeśli radiator jest zbyt mały lub przepływ powietrza jest niewystarczający, temperatura strony gorącej wzrośnie, zmniejszając wydajność chłodzenia i potencjalnie przegrzewając chłodnicę. Trzeci to izolacja termiczna strony zimnej. Zimna strona musi być odizolowana od otoczenia, aby zapobiec wyciekom ciepła, które mogłyby zmniejszyć wydajność chłodzenia. Poniższa tabela podsumowuje te czynniki integracji.
| Czynnik integracji | Wpływ na wydajność | Łagodzenie |
| Materiał interfejsu termicznego | Słaby interfejs zwiększa opór cieplny | Użyj smaru termicznego lub podkładek o wysokiej przewodności |
| Projekt radiatora | Nieodpowiedni radiator zmniejsza wydajność chłodzenia | Rozmiar radiatora zapewniający maksymalne obciążenie cieplne |
| Przepływ powietrza | Słaby przepływ powietrza zwiększa temperaturę strony gorącej | Zapewnij odpowiednią wentylację lub wymuszony obieg powietrza |
| Izolacja strony zimnej | Wyciek ciepła zmniejsza wydajność chłodzenia | Użyj izolacji po zimnej stronie |
| Kondensacja | Na zimnych powierzchniach może tworzyć się wilgoć | Użyj szczelnej obudowy lub środka osuszającego |
W naszej fabryce zapewniamy wsparcie techniczne, aby pomóc naszym klientom zintegrować chłodnicę termoelektryczną z ich systemem LiDAR. Możemy polecić materiały interfejsu termicznego, konstrukcje radiatorów i metody uszczelniania, które zapewniają optymalną wydajność. Naszym celem jest pomoc naszym klientom w osiągnięciu stabilności temperaturowej wymaganej przez ich system LiDAR.
Ocena dostawcy chłodnic termoelektrycznych do zastosowań LiDAR wymaga skupienia się na możliwościach projektowania termicznego, jakości produkcji, testowaniu i wsparciu aplikacji. Dostawca powinien mieć możliwość zaprojektowania i wyprodukowania chłodnic zgodnie z wymaganymi specyfikacjami, w tym z uwzględnieniem niestandardowych wymiarów i napięć znamionowych. Jakość produkcji powinna być stała, z wąskimi tolerancjami rozmieszczenia pelletu i płaskości ceramiki. Dostawca powinien przetestować każdą chłodnicę pod kątem wydajności chłodzenia, ΔTmax i prądu upływu. Dostawca powinien zapewnić wsparcie aplikacyjne, w tym symulację termiczną i wskazówki dotyczące integracji. Poniższa tabela podsumowuje te kryteria oceny.
| Kryterium oceny | Czego szukać | Dlaczego to ma znaczenie |
| Możliwość projektowania termicznego | Projekt na zamówienie, symulacja termiczna | Zapewnia optymalną wydajność aplikacji |
| Jakość produkcji | Precyzyjne ułożenie pelletu, ceramiczna płaskość | Zapewnia stałą wydajność i niezawodność |
| Testowanie | Wydajność chłodnicza, ΔTmax, prąd upływowy | Zapewnia, że chłodnica spełnia specyfikacje |
| Wsparcie aplikacji | Wskazówki dotyczące integracji, symulacja termiczna | Pomaga osiągnąć optymalną wydajność systemu |
Nasza fabryka w X-Meritan zajmuje się produkcją lodówek termoelektrycznych od ponad dekady. Mamy duże doświadczenie w projektowaniu i produkcji systemów termicznych. Testujemy każdą chłodnicę przed wysyłką i zapewniamy wsparcie techniczne naszym klientom. Zapraszamy do oceny nas pod kątem tych kryteriów i uznania nas za partnera w zakresie lodówek termoelektrycznych LiDAR.
Poniższa tabela przedstawia kluczowe parametry produktów naszych lodówek termoelektrycznych. Chłodnice te są przeznaczone do systemów LiDAR i innych zastosowań związanych z precyzyjnym zarządzaniem temperaturą. Nasza fabryka może również produkować niestandardowe chłodnice spełniające określone wymagania.
| Parametr | Zakres specyfikacji | Notatki |
| Wydajność chłodnicza (Qc) | 5 W - 50 W | Przy ΔT = 0°C |
| Maksymalna różnica temperatur (ΔTmax) | 65°C - 75°C | Przy Qc = 0 W |
| Prąd (Imax) | 2 A - 8 A | Wybrany do zasilania |
| Napięcie (Vmaks.) | 5 V - 24 V | Wybrany do zasilania |
| Ślad stopy | 10 x 10 mm do 40 x 40 mm | Dostępne rozmiary niestandardowe |
| Grubość | 2 mm - 6 mm | Wybrany do integracji |
| Materiał ceramiczny | Tlenek glinu (Al2O3) | Standard |
| Materiał pelletu | Tellurek bizmutu (Bi2Te3) | Wysoka wydajność |
| Temperatura pracy | -40°C do +85°C | Wybrane dla środowiska |
| Opcje integracji | Czujnik, elektronika sterująca | Dostępne opcje niestandardowe |
| MOQ | 100 sztuk | Możliwość negocjacji przy dużych zamówieniach |
| Czas realizacji | 2 - 4 tygodnie | Zależy od ilości i dostosowania |
W naszej fabryce produkujemy lodówki termoelektryczne spełniające te i inne specyfikacje. Możemy dostosować wydajność chłodzenia, zajmowaną powierzchnię, napięcie i opcje integracji, aby spełnić Twoje specyficzne wymagania. Nasz system kontroli jakości obejmuje kontrolę surowców, kontrolę w trakcie procesu i kontrolę końcową przed wysyłką. Naszym celem jest dostarczanie naszym klientom wysokiej jakości lodówek termoelektrycznych, które spełniają ich potrzeby w zakresie zarządzania ciepłem LiDAR.
Pytanie 1: Czy chłodnica termoelektryczna może zarówno chłodzić, jak i podgrzewać system LiDAR?
Odpowiedź: Tak, chłodziarka termoelektryczna może zarówno chłodzić, jak i podgrzewać. Odwracając polaryzację prądu stałego, kierunek wymiany ciepła zostaje odwrócony. Dzięki temu ta sama chłodnica może podgrzewać diodę laserową w zimnym otoczeniu i chłodzić ją w gorącym otoczeniu. Ta dwukierunkowość jest niezbędna w przypadku systemów LiDAR, które muszą działać w szerokim zakresie temperatur. W Fuzhou X-Meritan Technology Co., Ltd. nasze chłodnice są zaprojektowane do pracy dwukierunkowej.
Pytanie 2: Ile energii zużywa lodówka termoelektryczna w systemie LiDAR?
Odpowiedź: Zużycie energii zależy od wydajności chłodzenia, różnicy temperatur i współczynnika COP. Typowa lodówka termoelektryczna dla LiDAR może zużywać od 5 do 20 watów. Współczynnik COP wynosi zazwyczaj od 0,3 do 0,6, co oznacza, że na każdy wat usuniętego ciepła chłodnica zużywa od 1,7 do 3,3 wata energii elektrycznej. Zużycie energii należy uwzględnić w ogólnym budżecie mocy systemu.
Pytanie 3: Jaka jest typowa stabilność temperatury osiągalna w przypadku lodówki termoelektrycznej?
Odpowiedź: Dzięki odpowiednio zaprojektowanej pętli sterowania, termoelektryczna lodówka może osiągnąć stabilność temperatury +/- 0,1°C lub lepszą. Ten poziom precyzji jest niezbędny w przypadku systemów LiDAR, które wymagają stabilnej długości fali lasera i wydajności detektora. Stabilność zależy od jakości czujnika temperatury, elektroniki sterującej i konstrukcji termicznej systemu.
Pytanie 4: Czy chłodnice termoelektryczne można stosować w samochodowych systemach LiDAR?
Odpowiedź: Tak, chłodnice termoelektryczne są stosowane w samochodowych systemach LiDAR. Muszą spełniać wymagania motoryzacyjne dotyczące wibracji, wstrząsów i cyklicznych zmian temperatur. W naszej fabryce oferujemy chłodnice przetestowane pod kątem standardów motoryzacyjnych, w tym wibracji i szoku termicznego. Możemy również dostarczyć elektronikę sterującą z certyfikatem AEC-Q100 do zastosowań motoryzacyjnych.
Pytanie 5: Jak wybrać odpowiednią lodówkę termoelektryczną do mojego systemu LiDAR?
Odpowiedź: Aby wybrać odpowiednią chłodnicę termoelektryczną, należy określić całkowite obciążenie cieplne, wymaganą różnicę temperatur, dostępne zasilanie i ograniczenia integracyjne. Nasz zespół inżynierów może pomóc Ci obliczyć te wymagania i wybrać optymalną chłodnicę do Twojego zastosowania. Zapewniamy również wsparcie w postaci symulacji termicznej w celu weryfikacji projektu przed wykonaniem prototypu.
Systemy LiDAR stwarzają poważne wyzwania w zakresie kontroli temperatury, począwszy od dryftu długości fali lasera i szumu detektora, po niewspółosiowość optyczną i ekstremalne warunki otoczenia. Lodówki termoelektryczne radzą sobie z tymi wyzwaniami dzięki precyzyjnej, dwukierunkowej, półprzewodnikowej kontroli temperatury w kompaktowej i niezawodnej obudowie. Dla inżynierów zaopatrzenia i zespołów projektowych zrozumienie wyzwań termicznych, specyfikacji chłodnic i kwestii związanych z integracją ma kluczowe znaczenie przy wyborze odpowiedniego rozwiązania. Nasza fabryka w Fuzhou X-Meritan Technology Co., Ltd. posiada wiedzę i możliwości w zakresie produkcji chłodnic termoelektrycznych, które spełniają wysokie wymagania systemów LiDAR. Ściśle współpracujemy z naszymi klientami, aby wybrać odpowiednią chłodnicę i zapewnić pomyślną integrację.
Niezależnie od tego, czy rozwijasz LiDAR dla pojazdów autonomicznych, automatyki przemysłowej, czy aplikacji mapujących, zapraszamy do kontaktu w celu omówienia Twoich wymagań. Możemy dostarczyć próbki, dane techniczne i niestandardowe rozwiązania. Nasze zaangażowanie w jakość i zadowolenie klientów uczyniło z nas zaufanego partnera dla twórców systemów LiDAR na całym świecie.
Skontaktuj się z Fuzhou X-Meritan Technology Co., Ltd. już dziśaby omówić wymagania dotyczące termoelektrycznej lodówki LiDAR i dowiedzieć się, w jaki sposób nasze produkty mogą zapewnić stabilność termiczną potrzebną Twojemu systemowi.
