X-Meritan to chiński producent dostarczający pakowane termistory NTC do systemów wykrywania temperatury i zarządzania temperaturą. Produkt zawiera chipy termistora NTC z żywicy, szkła lub metalu, dzięki czemu element czujnikowy jest bardziej odpowiedni do różnych środowisk zewnętrznych. Może być stosowany do wykrywania temperatury w lodówkach termoelektrycznych, sprzęcie przemysłowym, systemach motoryzacyjnych, sprzęcie gospodarstwa domowego i urządzeniach elektronicznych.
|
Nazwa parametru |
Typowy zasięg |
|
Wartość B |
2000K ~ 6000K |
|
Opór o zerowej mocy |
10Ω ~ 10MΩ |
|
Współczynnik rozproszenia (δ) |
0,5 ~ 10 mW/K |
|
Termiczna stała czasowa (τ) |
1 ~ 100 sekund |
|
Maksymalna temperatura robocza |
-55°C ~ +125°C (modele standardowe) |
Chipy termistora NTC mogą być hermetyzowane żywicą, szkłem lub metalem, co pozwala na dobór odpowiedniej konstrukcji w zależności od projektu sprzętu, miejsca instalacji i środowiska pracy.
Produkt obejmuje typowy zakres rezystancji przy zerowej mocy od 10 Ω do 10 MΩ, z typowym zakresem wartości B od 2000 K do 6000 K, umożliwiając dopasowanie parametrów dla różnych obwodów wykrywania temperatury.
Typowy zakres termicznej stałej czasowej wynosi 1–100 sekund. Sprzęt o różnych wymaganiach dotyczących reakcji może wybrać odpowiednie specyfikacje w zależności od rzeczywistej prędkości zmiany temperatury.
Modele standardowe zazwyczaj obsługują zakres temperatur roboczych od -55°C do +125°C. W przypadku środowisk o specjalnych temperaturach można poddać dalszej ocenie niestandardowe specyfikacje zgodnie z wymaganiami projektu.
Pakowane termistory NTC mogą być używane do wykrywania temperatury w lodówkach, klimatyzatorach, podgrzewaczach wody i innych urządzeniach, zapewniając sygnały wykrywania temperatury w zależności od zmian temperatury wewnętrznej.
Można go stosować w układach silników samochodowych i systemach zarządzania temperaturą akumulatorów, aby zapewnić wejście do monitorowania temperatury. W przypadku zastosowań motoryzacyjnych o ograniczonej przestrzeni lub warunkach wibracji struktura hermetyzacji musi pasować do środowiska instalacji.
Nadaje się do monitorowania temperatury w ciężkich maszynach, sprzęcie do przetwarzania chemicznego i dużych przemysłowych systemach chłodniczych, pomagając monitorować zmiany temperatury podczas pracy sprzętu lub procesów przemysłowych.
Nadaje się do wykrywania temperatury w obwodach elektronicznych o dużej gęstości i systemach zarządzania energią. W kompaktowych urządzeniach elektronicznych wymiary obudowy i metody instalacji należy uwzględnić łącznie z ogólną konstrukcją.
NTC jest ważnym elementem czujnika temperatury w naszej ofercie produktów termoelektrycznych. Można go stosować z chłodnicami termoelektrycznymi i powiązanymi komponentami zarządzania ciepłem w celu zapewnienia sygnałów zwrotnych do kontroli temperatury.
Różne metody enkapsulacji spełniają różne wymagania aplikacji. Kupując pakowane termistory NTC, zalecamy wybranie odpowiedniej konstrukcji w oparciu o zakres temperatur, metodę instalacji, środowisko pracy i miejsce wykrywania.
Hermetyzacja żywicą jest odpowiednia do wymagań wykrywania temperatury w wielu konwencjonalnych urządzeniach, w tym sprzęcie gospodarstwa domowego, sprzęcie elektronicznym i niektórych zastosowaniach przemysłowych.
Szklana obudowa chroni wewnętrzny element termistora NTC, dzięki czemu jest bardziej odpowiedni do zastosowań związanych z wykrywaniem temperatury o wyższych wymaganiach dotyczących stabilności środowiskowej.
Hermetyzacja metalowa kładzie nacisk na ochronę zewnętrzną i możliwość integracji sprzętu, dzięki czemu nadaje się do zastosowań takich jak systemy samochodowe i urządzenia przemysłowe, które wymagają większych możliwości adaptacji strukturalnej.
W porównaniu z bezpośrednim użyciem gołych chipów NTC, produkty w opakowaniach są bardziej odpowiednie do bezpośredniej integracji z rzeczywistym sprzętem.
|
Element porównawczy |
Pakowane termistory NTC |
Goły układ NTC |
|
Ochrona zewnętrzna |
Dostępne opcje z żywicy, szkła i metalu |
Układ termistora używany bezpośrednio |
|
Metoda integracji |
Bardziej nadaje się do bezpośredniego montażu w sprzęcie |
Bardziej odpowiedni do dalszej enkapsulacji lub integracji obwodów |
|
Możliwość dostosowania do środowiska |
Można wybrać według materiałów kapsułkujących |
Większe uzależnienie od zewnętrznych struktur ochronnych |
|
Zakres zastosowań |
Sprzęt AGD, motoryzacyjny, przemysłowy, elektroniczny itp. |
Bardziej skupiony na integracji na poziomie komponentów |
|
Fokus wyboru |
Temperatura, wartość rezystancji, wartość B, rodzaj hermetyzacji |
Temperatura, wartość rezystancji, wartość B itp. |
Proces pracy opakowanych termistorów NTC można po prostu zrozumieć jako:
Zmiana temperatury → Zmiana rezystancji NTC → Obwód wykrywa rezystancję → Uzyskano informację o temperaturze
Element czujnikowy NTC jest zainstalowany wewnątrz konstrukcji hermetyzacyjnej i wymienia ciepło z mierzoną pozycją. Gdy zmienia się temperatura otoczenia, wartość rezystancji NTC zmienia się odpowiednio. Obwód sterujący odczytuje odpowiedni sygnał temperatury zgodnie z zadaną zależnością rezystancja-temperatura.
Dlatego też rzeczywisty wybór produktu powinien uwzględniać nie tylko nominalną wartość rezystancji, ale także wartość B, zakres temperatury roboczej, termiczną stałą czasową i wymagania dotyczące pomiaru obwodu.
Doboru NTC nie należy opierać się tylko na jednym parametrze. Zaleca się łączną ocenę temperatury, wartości rezystancji, wartości B, czasu reakcji i rodzaju hermetyzacji zgodnie z rzeczywistymi warunkami pracy.
Najpierw określ rzeczywistą temperaturę w miejscu montażu czujnika, w tym normalną temperaturę pracy i możliwe wysokie lub niskie zakresy temperatur, a następnie oceń, czy odpowiedni jest model standardowy.
Wartość B i wartość rezystancji łącznie określają charakterystykę rezystancji i temperatury NTC. Różne obwody sterujące mają różne wymagania dotyczące rezystancji, dlatego dopasowanie należy przeprowadzić zgodnie z rzeczywistym obwodem i zakresem temperatur.
Jeśli sprzęt musi szybko wykryć zmiany temperatury, należy zwrócić szczególną uwagę na termiczną stałą czasową. Jeśli zmiany temperatury są stosunkowo powolne, wybór może również opierać się na wymaganiach dotyczących sterowania systemem.
Jeśli sprzęt wiąże się z wilgocią, źródłami ciepła, wibracjami mechanicznymi, ograniczoną przestrzenią lub specjalnymi wymaganiami instalacyjnymi, należy wcześniej potwierdzić materiał i konstrukcję obudowy.
Nasz proces produkcji NTC obejmuje mieszanie tlenków metali, spiekanie w wysokiej temperaturze, powlekanie elektrodami, dostosowywanie i kapsułkowanie.
Jako surowce stosuje się tlenki metali, takie jak mangan, kobalt, nikiel, miedź i żelazo. Projektując skład materiału, ustala się podstawę odpowiednich właściwości termistora.
Mieszane materiały są spiekane w wysokich temperaturach, tworząc ceramiczny korpus termistora. Proces ten określa charakterystykę wrażliwości temperaturowej produktów NTC.

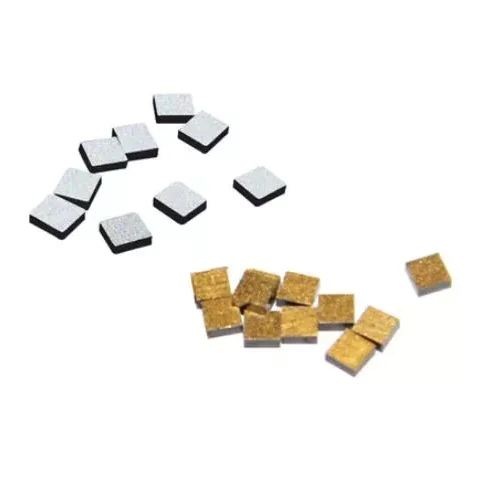

Złote lub srebrne elektrody są nałożone na ceramiczną powierzchnię korpusu, aby zapewnić połączenie elektryczne i utrzymać stabilną transmisję sygnału.
W zależności od wymagań aplikacji dobierane są parametry i wybierane są metody kapsułkowania, takie jak żywica, szkło lub metal, dzięki czemu produkty NTC są bardziej odpowiednie dla określonego sprzętu i środowiska operacyjnego.
Dostosowane możliwości ujawnione na oficjalnej stronie internetowej mogą obejmować szerszy zakres temperatur od około -253°C do 1000°C. Rzeczywista zdolność musi zostać potwierdzona zgodnie z wymaganiami projektu.
Dostarczamy materiały termoelektryczne, chłodnice termoelektryczne, NTC i regulatory temperatury, co pozwala nam zrozumieć zastosowania NTC z perspektywy pełniejszego systemu zarządzania temperaturą.
Nasz system techniczny obejmuje materiały, komponenty i projektowanie rozwiązań, a także wspiera dostosowywanie kluczowych komponentów. W przypadku projektów, w których standardowe produkty NTC nie mogą w pełni spełniać wymagań, dalsza komunikacja może być prowadzona w oparciu o zakres temperatur, charakterystykę rezystancji i temperatury oraz metody hermetyzacji.
Od ponad 10 lat stale inwestujemy w zaawansowane technologie chłodzenia półprzewodników i wykrywania temperatury. Nasza działalność rozszerzyła się na zastosowania obejmujące komunikację optyczną, przemysłowy sprzęt medyczny, inteligentną elektronikę samochodową, elektronikę użytkową i badania naukowe.
A1: Główną różnicą jest konstrukcja ochronna. W pakowanych termistorach NTC wykorzystuje się żywicę, szkło lub metal do obudowy chipa termistora, dzięki czemu jest on bardziej odpowiedni do bezpośredniej integracji z rzeczywistym sprzętem. Gołe chipy są bardziej skoncentrowane na zastosowaniach na poziomie komponentów.
A2: Typowy zakres to 10 Ω–10 MΩ. Rzeczywistą specyfikację należy określić zgodnie z wymaganiami dotyczącymi obwodu aplikacyjnego i czujnika temperatury.
A3: Modele standardowe zazwyczaj obsługują zakres temperatur roboczych od -55°C do +125°C. W przypadku środowisk o specjalnych temperaturach mamy również możliwość dostosowania do szerszych zakresów temperatur, co należy potwierdzić zgodnie z konkretnymi projektami.
A4: Tak. Oferujemy opcje hermetyzacji żywicą, szkłem i metalem, które można wybrać w zależności od środowiska pracy, metody instalacji i wymagań sprzętowych.
A5: Tak. Nasze produkty są stosowane w inżynierii samochodowej i systemach zarządzania temperaturą akumulatorów i mogą być stosowane jako elementy wykrywające temperaturę. Konkretny model należy określić w zależności od zakresu temperatur układu akumulatora, miejsca instalacji i wymagań dotyczących obwodu.
A6: Zalecamy podanie zakresu temperatur roboczych, docelowej wartości rezystancji, wartości B, rodzaju hermetyzacji, miejsca instalacji i ilości. Pełniejsze informacje pomagają określić odpowiednią specyfikację produktu.
A7: Tak. Mamy możliwości dostosowywania i enkapsulacji NTC i możemy komunikować się w oparciu o zakres temperatur, charakterystykę rezystancji i temperatury oraz wymagania dotyczące enkapsulacji. W przypadku projektów specjalnych, podczas zapytania ofertowego zaleca się podanie pełnych wymagań technicznych.
