Termistor NTC do komunikacji optycznej
  • Termistor NTC do komunikacji optycznejTermistor NTC do komunikacji optycznej

Termistor NTC do komunikacji optycznej

Termistor X-Meritan NTC do komunikacji optycznej przeznaczony jest do precyzyjnego pomiaru temperatury w modułach SFP, QSFP, CFP i innych optycznych modułach nadawczo-odbiorczych. Kompaktowa konstrukcja chipa obsługuje diodę laserową i kontrolę temperatury TEC, pomagając utrzymać stabilne warunki pracy. Producenci i inżynierowie modułów optycznych mogą pozyskiwać standardowe lub niestandardowe termistory NTC o określonej rezystancji, wartości B, tolerancji i opcjach montażu.

X-Meritan produkuje termistor NTC do komunikacji optycznej używany do wykrywania temperatury w optycznych transceiverach, w tym w formatach SFP, QSFP i CFP. Elementy te są umieszczone blisko diody laserowej lub wewnątrz pętli sterującej TEC, aby zapewnić informację zwrotną o temperaturze w czasie rzeczywistym. Wartość rezystancji zmienia się w przewidywalny sposób wraz z temperaturą, umożliwiając obwodowi sterującemu utrzymanie stabilnego punktu pracy lasera.

NTC Thermistor for Optical Communication

Dokładny monitoring temperatury w modułach optycznych nie jest funkcją zapewniającą wygodę. W przypadku wielu laserów DFB długość fali lasera zmienia się o około 0,1 nm na stopień Celsjusza. Dryft temperatury o kilka stopni może przesunąć sygnał wyjściowy poza akceptowalne okno kanału w systemach DWDM. Termistor NTC do komunikacji optycznej zapewnia sygnał zwrotny, którego sterownik TEC używa do skorygowania tego dryfu.

Jak działa termistor NTC w module optycznym

Termistor NTC do komunikacji optycznej jest zwykle przyklejany do tego samego mocowania pomocniczego co dioda laserowa lub mocowany do zimnej strony TEC. Wraz ze zmianą temperatury lasera rezystancja termistora zmienia się zgodnie z nieliniową krzywą określoną przez wartość R25 i stałą B. Obwód sterujący mierzy tę rezystancję, przekształca ją na wartość temperatury i reguluje prąd TEC, aby przywrócić laserowi temperaturę docelową.

Zależność między oporem a temperaturą jest zgodna ze standardowym równaniem:

R(T) = R25 × exp[ B × (1/T - 1/298,15) ]

Gdzie T jest wyrażone w Kelvinach, a B jest stałą materiałową. W zastosowaniach modułów optycznych powszechne są wartości B25/50 w zakresie od 3380 K do 3950 K. Wybór zależy od oczekiwanego zakresu temperatur pracy i rozdzielczości wymaganej przez obwód sterujący.

Parametry techniczne

Poniższa tabela zawiera listę standardowych konfiguracji dostępnych w firmie X-Meritan. Wartości niestandardowe są możliwe w przypadku projektów objętościowych.

Parametr

Symbol

Warunek testowy

Wartości standardowe/zakres

Notatki

Nominalna odporność w temperaturze 25°C

R25

25°C ± 0,01°C, mała moc

10 kΩ, 50 kΩ, 100 kΩ

Inne wartości od 1 kΩ do 500 kΩ na zamówienie

Tolerancja oporu

–

25°C

±1%, ±3%, ±5%

±0,5% dostępne dla wybranych wartości

Wartość B

B25/50

25°C / 50°C

3380 K, 3435 K, 3950 K

Inne wartości B na zamówienie

Tolerancja wartości B

–

–

±0,5%, ±1%

Wpływa na dokładność temperatury w skrajnych obszarach

Termiczna stała czasowa

τ

Wciąż powietrze

≤ 3 sekundy

Mniejsze rozmiary chipów reagują szybciej

Współczynnik rozproszenia

δ

Wciąż powietrze

≥ 1,5 mW/°C

Temperatura samonagrzewania musi być utrzymywana poniżej 0,1°C

Zakres temperatur pracy

Topr

–

-40°C do +125°C

Ciągła praca

Moc znamionowa przy 25°C

Pmaks

25°C

10 mW

Przekroczenie tej wartości powoduje błąd samonagrzewania

Rezystancja izolacji

RI

500 V prądu stałego

≥ 100 MΩ

Pomiędzy zaciskami i powłoką

Wytrzymuje napięcie

–

500 V AC, 60 s

Brak awarii

Do izolacji bezpieczeństwa

Wszystkie wartości są weryfikowane podczas produkcji. Do każdej partii można dostarczyć pełny raport z testów zawierający pomiary rezystancji i wartości B.

Ważna uwaga dotycząca samonagrzewania: Prąd pomiarowy przez NTC musi być na tyle niski, aby moc rozproszona w termistorze nie podniosła jego temperatury o więcej niż 0,1°C. Dla 10 kΩ NTC ze współczynnikiem rozproszenia 1,5 mW/°C oznacza to, że prąd pomiarowy powinien pozostać poniżej około 120 µA. Przekroczenie tej wartości powoduje, że termistor odczytuje temperaturę wyższą niż rzeczywista temperatura lasera, co może prowadzić do przechłodzenia pętli sterującej.

Projekt fizyczny i montaż

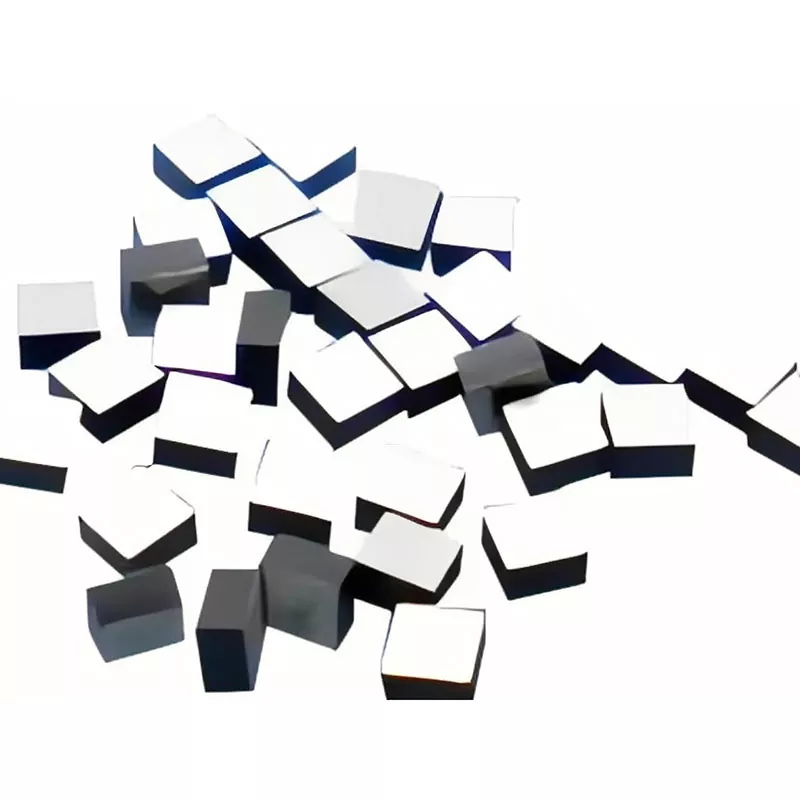

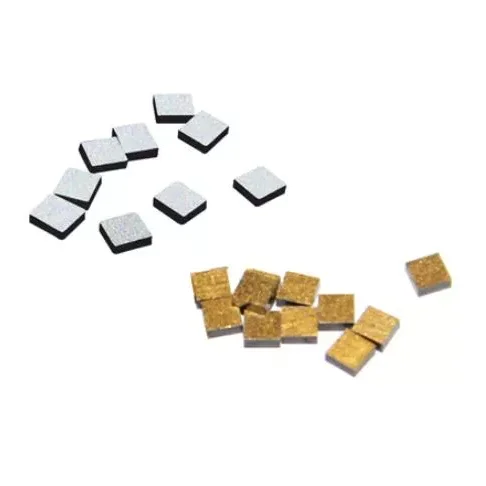

X-Meritan dostarcza termistor NTC do komunikacji optycznej w postaci gołego chipa, z elektrodami Au lub Ag, nadającymi się do łączenia przewodów lub lutowania na ceramicznych podstawach montażowych. Wymiary wiórów mieszczą się zazwyczaj w zakresie od 0,5 mm × 0,5 mm do 1,0 mm × 1,0 mm, a grubość od 0,2 mm do 0,5 mm. Ta niewielka powierzchnia umożliwia umieszczenie urządzenia bezpośrednio w sąsiedztwie diody laserowej, bez zakłócania ścieżki optycznej.

Klienci, którzy preferują wstępnie zmontowany komponent, mogą zamontować chip na małym nośniku z tlenku glinu lub azotku aluminium z przewodami prowadzącymi. Ta wersja jest łatwiejsza w obsłudze na ręcznych liniach montażowych i upraszcza proces klejenia.

Powierzchnia elektrody jest przeznaczona do łączenia drutem Au lub lutowania PbSn/AuSn. Konkretna metalizacja dobierana jest na podstawie procesu montażu klienta. Dla każdego typu elektrody udostępniamy karty katalogowe z zalecanymi parametrami klejenia.

Czas reakcji i sprzężenie termiczne

Termiczna stała czasowa gołego chipa NTC wynosi zwykle poniżej 1 sekundy, gdy jest zamontowana za pomocą cienkiej warstwy kleju termicznego lub lutu. W nieruchomym powietrzu, bez montażu, stała czasowa jest wyższa. W przypadku zastosowań w modułach optycznych NTC musi być termicznie połączony z tą samą powierzchnią, co dioda laserowa lub zimna płyta TEC. Gruba linia kleju lub szczelina powietrzna spowalnia reakcję i wprowadza przesunięcie temperaturowe pomiędzy czujnikiem a laserem.

Zalecamy montaż chipa NTC za pomocą kleju termoprzewodzącego lub preformy lutowniczej. Grubość warstwy wiążącej powinna być kontrolowana tak, aby nie przekraczała 25 µm. Dzięki temu NTC śledzi temperaturę lasera z minimalnym opóźnieniem, co ma kluczowe znaczenie w przypadku pętli sterowania TEC działających z częstotliwością aktualizacji powyżej 10 Hz.

Stabilność i długoterminowy dryf

Termistor NTC do komunikacji optycznej może wykazywać niewielki dryft rezystancji w czasie, szczególnie podczas pracy w podwyższonych temperaturach. Nasza formuła materiału i pasywacja elektrod redukują ten dryft do poziomu, który nie wpływa na wydajność modułu optycznego w typowym 10-letnim okresie użytkowania. Poniższa tabela przedstawia oczekiwany dryft w różnych warunkach przechowywania, w oparciu o wewnętrzne testy niezawodności.

Stan

Czas trwania

Typowy dryft oporu

Przechowywanie w suchym pomieszczeniu w temperaturze 125°C

1000 godzin

< 0,5%

85°C / 85% wilgotności względnej

1000 godzin

< 0,8%

Cykle termiczne -40°C do +125°C

500 cykli

< 0,5%

Żywotność w temperaturze 25°C

10 lat (szacunkowo)

< 1,0%

Wartości te opierają się na przyspieszonych testach i nie stanowią gwarancji. Rzeczywisty dryft zależy od naprężenia montażowego, wilgotności i prądu roboczego. Możemy dostarczyć szczegółowy raport niezawodności dla zakwalifikowanych projektów.

Produkcja i kontrola jakości

Wióry NTC produkowane są w naszym własnym zakładzie przy użyciu technik obróbki ceramiki. Proces produkcyjny obejmuje przygotowanie proszku, odlewanie taśmy, drukowanie elektrodami, spiekanie, krojenie w kostkę i końcowe testy elektryczne. We własnym zakresie kontrolujemy skład materiału, co umożliwia dostosowanie wartości B i charakterystyki wytrzymałościowej.

Każda partia jest badana pod kątem:

● Odporność w temperaturze 25°C przy użyciu precyzyjnej łaźni o stałej temperaturze

● Wartość B obliczona na podstawie pomiarów rezystancji w temperaturze 25°C i 50°C

● Kontrola wzrokowa w powiększeniu

● Rezystancja izolacji

● Opcjonalny cykl termiczny na życzenie klienta

Dane testowe są archiwizowane i można je udostępniać przy każdej wysyłce. Wspieramy również procedury kontroli przychodzącej dostosowane do potrzeb klienta.

Przewodnik wyboru

Aby wybrać właściwy termistor NTC dla modułu optycznego, należy wziąć pod uwagę następujące czynniki:

1. Wartość R25

Typowe wartości to 10 kΩ i 100 kΩ. Niższe wartości rezystancji pobierają więcej prądu pomiarowego, ale są mniej wrażliwe na szum. Wyższe wartości rezystancji są łatwiejsze do zmierzenia za pomocą prostych obwodów ADC. Wybór często zależy od układu scalonego kontrolera TEC zastosowanego w module. Wiele układów sterowników lasera i kontrolerów TEC jest zoptymalizowanych pod kątem określonego zakresu rezystancji NTC, zwykle 10 kΩ lub 50 kΩ.

2. Wartość B

Wartość B określa, jak bardzo rezystancja zmienia się na stopień. Wyższa wartość B powoduje większą zmianę rezystancji na stopień, co może poprawić rozdzielczość temperatury. Jednakże bardzo wysoka wartość B oznacza również, że rezystancja staje się bardzo wysoka w niskich temperaturach, które mogą przekroczyć zakres wejściowy obwodu pomiarowego. B25/50 = 3435 K to powszechny kompromis w przypadku modułów optycznych pracujących w temperaturach od -10°C do +75°C.

3. Tolerancja

Tolerancja rezystancji i tolerancja wartości B bezpośrednio wpływają na dokładność pomiaru temperatury. Tolerancja rezystancji ±1% w połączeniu z tolerancją wartości B ±1% powoduje początkowy błąd temperatury wynoszący około ±0,3°C przy 25°C. W przypadku zastosowań DWDM, gdzie stabilność długości fali musi mieścić się w granicach ±0,01 nm, błąd ten może być zbyt duży. Krok kalibracji w oprogramowaniu modułu może skompensować początkową tolerancję, ale tolerancja musi być na tyle wąska, aby kalibracja pozostała ważna w całym zakresie roboczym.

4. Pakowanie i klejenie

NTC musi mieścić się w dostępnej przestrzeni wewnątrz modułu optycznego. Gołe chipy zajmują najmniejszą powierzchnię, ale wymagają łączenia drutowego lub sprzętu do mocowania matrycy. Wstępnie zamontowane chipy na ceramicznych nośnikach upraszczają montaż, ale zwiększają wysokość. Możemy zapewnić obie opcje i doradzić najlepszy wybór dla Twojej linii produkcyjnej.

5. Samonagrzewanie

Prąd pomiarowy musi być niski. Dla 10 kΩ NTC ze współczynnikiem rozproszenia 1,5 mW/°C, maksymalny prąd pomiarowy dla samonagrzewania 0,1°C wynosi około 120 µA. Jeśli Twój kontroler TEC zużywa wyższy prąd, rozważ NTC o niższej rezystancji lub większy chip z wyższym współczynnikiem rozproszenia.

Jeśli nie jesteś pewien jakie parametry wybrać, podaj numer katalogowy swojego sterownika TEC i docelowy zakres temperatur. Możemy polecić kompatybilną konfigurację NTC.

Typowe zastosowania

Transceivery optyczne SFP i QSFP

Wewnątrz modułu zastosowano termistory NTC, które monitorują temperaturę lasera. Sygnał jest doprowadzany do sterownika TEC, który utrzymuje stałą temperaturę lasera, zazwyczaj 25°C lub 45°C, w zależności od konstrukcji lasera.

Moduły DWDM i spójne

W przypadku laserów o wąskiej szerokości linii i stabilnej długości fali dokładność NTC jest krytyczna. Pętla sterująca musi utrzymywać temperaturę w zakresie ±0,1°C, aby długość fali mieściła się w określonej siatce kanałów.

Podstawy diody laserowej

W pakietach gołych diod laserowych NTC jest przyłączony do tego samego mocowania pomocniczego, co chip laserowy. Zapewnia to bezpośredni pomiar temperatury bez dodatkowej masy termicznej.

Telekomunikacyjne stacje bazowe i sprzęt zewnętrzny

Termistory NTC są również stosowane w obwodach monitorowania temperatury zewnętrznych wzmacniaczy optycznych i transceiverów, gdzie wahania temperatury otoczenia mogą być duże.

Często zadawane pytania

P: Jaka jest różnica między wartością R25 i B?

Odp.: R25 to rezystancja w temperaturze 25°C. Wartość B opisuje, jak rezystancja zmienia się wraz z temperaturą. Obydwa parametry są potrzebne do obliczenia rezystancji w dowolnej innej temperaturze. Wyższa wartość B oznacza, że ​​rezystancja zmienia się bardziej przy danej zmianie temperatury.

P: Jak w oprogramowaniu sprzętowym mogę przekonwertować rezystancję na temperaturę?

Odpowiedź: Najprostszą metodą jest użycie tabeli przeglądowej wygenerowanej na podstawie wartości R25 i B przy użyciu równania Steinharta-Harta lub uproszczonego równania B. Wiele układów scalonych kontrolerów TEC ma wbudowane algorytmy konwersji. Możemy dostarczyć tabelę współczynników dla Twojego konkretnego NTC.

P: Czy w module DWDM mogę zastosować NTC z tolerancją ±5%?

Odp.: To zależy od procedury kalibracji. Tolerancja rezystancji ±5% w połączeniu z tolerancją ±1% B skutkuje błędem temperaturowym przekraczającym ±1°C przed kalibracją. Jeśli Twoja linia produkcyjna przeprowadza jednorazową kalibrację w znanej temperaturze, początkowe przesunięcie można usunąć. Ale tolerancja B nadal wpływa na dokładność nachylenia. W przypadku DWDM zalecamy co najmniej ±1% rezystancji i ±0,5% wartości B.

P: Dlaczego samonagrzewanie ma znaczenie, jeśli prąd pomiarowy wynosi tylko kilkaset mikroamperów?

Odp.: Nawet małe prądy mogą nagrzać termistor powyżej temperatury otoczenia. Prąd 100 µA przez 10 kΩ NTC rozprasza 0,1 mW. Przy współczynniku rozproszenia wynoszącym 1,5 mW/°C powoduje to wzrost temperatury o 0,067°C. W ściśle kontrolowanym module laserowym to przesunięcie może być znaczące. Obwód pomiarowy powinien wykorzystywać najniższy możliwy prąd.

P: Czy podajesz niestandardowe wartości B lub wartości rezystancji?

O: Tak. Możemy dostosować skład materiału, aby uzyskać niestandardowe wartości B w zakresie od 3000 K do 4500 K, a także możemy sprawdzić określone wartości rezystancji z wąskimi tolerancjami. Obowiązują minimalne ilości zamówienia.

P: Czy NTC można zamontować bezpośrednio na chipie laserowym?

O: Zwykle nie. Czujnik NTC jest montowany na płycie pomocniczej lub zimnej stronie TEC, a nie na powierzchni lasera. Bezpośredni kontakt z chipem laserowym może spowodować problemy elektryczne lub problemy z masą termiczną. Zalecamy montaż NTC jak najbliżej lasera, ale z izolacją elektryczną.

Kontakt i wsparcie techniczne

Aby zamówić próbki lub szczegółowe rekomendacje, prosimy o podanie następujących danych:

● Numer katalogowy sterownika TEC lub prąd pomiarowy

● Docelowa temperatura lasera

● Wymagana dokładność temperatury

● Dostępna przestrzeń dla NTC

● Metoda montażu (łączenie przewodów, lutowanie, żywica epoksydowa)

● Oczekiwany roczny wolumen

Odpowiadamy w ciągu jednego dnia roboczego i możemy dostarczyć próbki do oceny.
