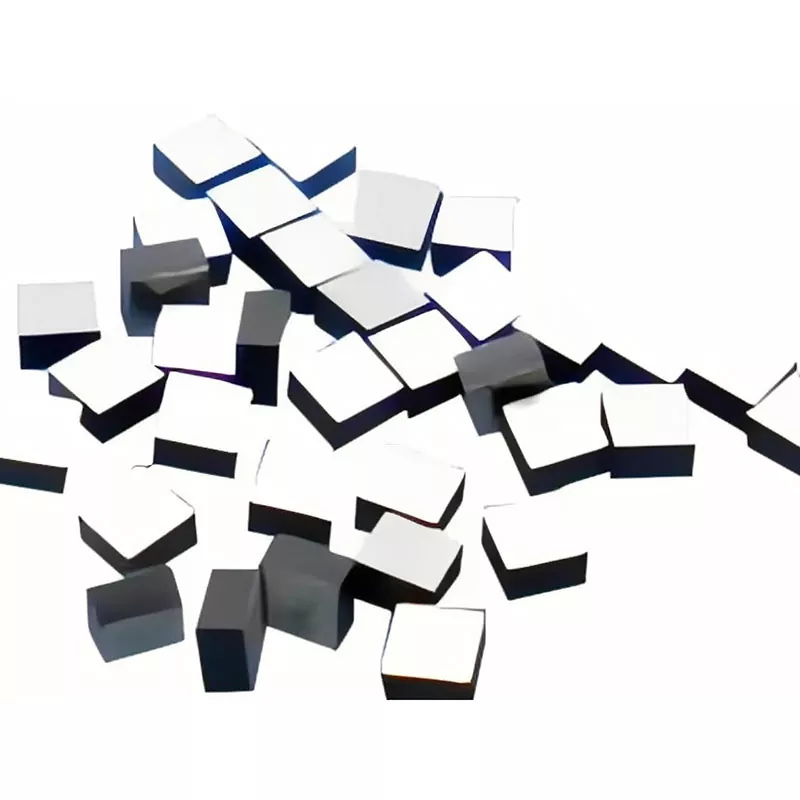

Termistor NTC dla termostosu podczerwieni

Termistor NTC do termostosu na podczerwień zapewnia dodatkowy sygnał temperatury, zmieniając swoją rezystancję w zależności od temperatury czujnika. Sygnał termoelektryczny i sygnał NTC można następnie wspólnie przetwarzać w celu kompensacji zmian związanych z temperaturą. To sprawia, że ​​NTC jest ważnym elementem pomocniczym w systemach termoelektrycznych na podczerwień, gdzie wymagana jest stabilność i powtarzalność pomiarów.

Jak to działa

Podstawowy stosunek pracy można rozumieć jako:

Promieniowanie podczerwone
↓
Termostos generuje moc elektryczną
↓
Zmiany temperatury otoczenia lub czujnika
↓
Zmiany rezystancji NTC
↓
Informacje o temperaturze są odczytywane przez obwód
↓
Stosowana jest kompensacja temperatury
↓
Bardziej stabilny pomiar termopilu

Kiedy promieniowanie podczerwone dociera do stosu termoelektrycznego, czujnik generuje sygnał elektryczny związany z różnicą temperatur między elementem czujnikowym a jego środowiskiem odniesienia.

Jednocześnie zmiany temperatury otoczenia mogą zmienić temperaturę pakietu termoelektrycznego i otaczających go elementów. Termistor NTC reaguje na tę zmianę temperatury poprzez odpowiednią zmianę rezystancji.

Obwód przetwarzania sygnału wykorzystuje informacje o rezystancji NTC do oszacowania wpływu temperatury i zastosowania kompensacji na wyjściu termoelektrycznego stosu. Celem nie jest zwiększenie samego sygnału podczerwieni, ale zmniejszenie zmienności pomiaru związanej ze zmianami otoczenia termicznego czujnika.

Dlaczego kompensacja temperatury ma znaczenie

Na termistor NTC termostosu podczerwieni wpływa nie tylko obiekt docelowy. Zmiany temperatury zespołu czujnika mogą również wpływać na sygnał wyjściowy.

Zależność można podsumować następująco:

Dane techniczne

Aplikacje

Bezdotykowe termometry na podczerwień

Termometry na podczerwień wykorzystują termoelektryczne elementy czujnikowe do wykrywania promieniowania cieplnego bez bezpośredniego kontaktu z celem. NTC może dostarczać informacji o temperaturze w celu kompensacji wahań spowodowanych zmianami otoczenia termicznego czujnika.

Medyczny pomiar temperatury

Systemy pomiaru temperatury oparte na termopilach, w tym termometry douszne i inne bezdotykowe medyczne urządzenia do pomiaru temperatury, wymagają stabilnego sygnału wyjściowego czujnika w zmieniających się warunkach środowiskowych. NTC wspomaga proces kompensacji monitorując odpowiednie zmiany temperatury wokół czujnika.

Sprzęt do wykrywania podczerwieni

W systemach detekcji podczerwieni mogą wystąpić zmiany sygnału wyjściowego wraz ze zmianą temperatury czujnika. Dopasowany NTC zapewnia temperaturę odniesienia wymaganą do korygowania efektów zależnych od temperatury w systemie detekcji.

HVAC i wykrywanie środowiska

Inteligentny sprzęt HVAC i urządzenia do monitorowania środowiska mogą działać w stale zmieniających się warunkach otoczenia. Kompensacja temperatury NTC może pomóc modułom czujnikowym podczerwieni opartym na termostosach w utrzymaniu bardziej spójnych pomiarów.

Sprzęt AGD

Kompaktowe moduły czujników podczerwieni są stosowane w różnych inteligentnych urządzeniach do wykrywania i monitorowania temperatury. Czujnik NTC można zintegrować z zespołem termoelektrycznym, gdy wymagana jest kompensacja temperatury w ograniczonej przestrzeni instalacyjnej.

Instrumenty badawcze i naukowe

Naukowy i laboratoryjny sprzęt do pomiaru podczerwieni może wymagać kontrolowanego i powtarzalnego działania czujnika. Odpowiednio dobrany NTC może zapewnić temperaturę odniesienia potrzebną do kompensacji i kalibracji stosu termoelektrycznego.

Dlaczego warto wybrać X-Meritan do rozwiązań Thermopile NTC?

Zaleta X-Meritan nie ogranicza się do dostarczenia pojedynczego termistora. Firma zajmuje się materiałami termoelektrycznymi, podstawowymi komponentami, testowaniem i rozwiązaniami do zarządzania temperaturą, zapewniając szerszą bazę techniczną do dostosowywania komponentów.

Możliwości materiałów i komponentów

X-Meritan ma doświadczenie w materiałach termoelektrycznych i półprzewodnikowych komponentach do zarządzania ciepłem, wspierając klientów pracujących nad projektami związanymi z kontrolą temperatury i wykrywaniem.

Indywidualny rozwój komponentów

Rezystancję, wartość B, wymiary i tolerancję można omówić zgodnie z wymaganiami zespołu termoelektrycznego klienta lub obwodu elektronicznego.

Kontrola jakości i testowanie

Procesy produkcyjne i testowe służą do sprawdzania wydajności komponentów i spójności partii, zapewniając stabilne dostawy na potrzeby weryfikacji prototypu i późniejszej produkcji.

Weryfikacja próbki przed masową produkcją

Klienci mogą dostarczyć rysunki, próbki lub wymagania techniczne. X-Meritan może przekazać szczegóły techniczne, zorganizować weryfikację próbki i po potwierdzeniu przystąpić do produkcji masowej.

Wsparcie integracji technicznej

W przypadku klientów opracowujących nowy moduł termoelektryczny firma X-Meritan może uczestniczyć w wyborze komponentów i komunikacji technicznej, aby pomóc w dopasowaniu NTC do czujnika i systemu kompensacji.

Często zadawane pytania

Jaka jest funkcja termistora NTC dla termostosu podczerwieni w termostosie podczerwieni?

Termistor NTC dostarcza informacji o temperaturze w celu kompensacji zmian związanych z temperaturą na wyjściu termopala. Jest on powszechnie używany jako punkt odniesienia temperatury lub element kompensacji, a nie jako główny detektor podczerwieni.

Dlaczego stos termoelektryczny na podczerwień wymaga kompensacji temperatury?

Na wydajność termostosu mogą wpływać zmiany temperatury pakietu czujnika i otaczającego środowiska. Bez odpowiedniej kompensacji zmiany te mogą wprowadzić zmiany w pomiarze, nawet jeśli temperatura docelowa pozostaje niezmieniona.

W jaki sposób NTC kompensuje czujnik termoelektryczny?

NTC zmienia rezystancję wraz ze zmianą temperatury. System termoelektryczny odczytuje tę rezystancję i wykorzystuje uzyskaną informację o temperaturze w swoim obwodzie przetwarzania sygnału lub algorytmie kompensacji, aby skorygować zmiany wyjściowe związane z temperaturą.

Jak wybrać wartość rezystancji NTC dla stosu termoelektrycznego?

Wymagana rezystancja zależy od obwodu stosu termoelektrycznego, temperatury odniesienia, metody kompensacji i oczekiwanego zakresu pracy. NTC należy wybrać wraz ze stosem termoelektrycznym i jego konstrukcją przetwarzania sygnału.

Czy wartość B wpływa na kompensację temperatury termostosu?

Tak. Wartość B określa zależność rezystancji od temperatury NTC i dlatego wpływa na informacje o temperaturze wykorzystywane przez system kompensacji.

Czy rezystancję NTC i wartość B można dostosować?

Tak. X-Meritan może omówić niestandardową rezystancję i wartości B zgodnie z wymaganiami systemu termoelektrycznego.

Czy wymiary stosu termoelektrycznego NTC można dostosować?

Tak. Wymiary i konfigurację fizyczną można ocenić w zależności od obudowy stosu termoelektrycznego, przestrzeni instalacyjnej i wymagań montażowych.

Czy X-Meritan może opracować NTC na podstawie rysunku lub próbki?

Tak. Klienci mogą dostarczyć rysunki, próbki lub specyfikacje techniczne do oceny. Weryfikację próbki można zakończyć przed masową produkcją.

Czy ten NTC nadaje się do medycznych termometrów na podczerwień?

Termistory NTC można stosować jako elementy kompensacji temperatury w termometrach na podczerwień wykorzystujących termoelektryczne termometry, w tym w medycznym sprzęcie do pomiaru temperatury. Specyficzną rezystancję, wartość B, tolerancję i konfigurację fizyczną należy dobrać zgodnie z konstrukcją czujnika.
