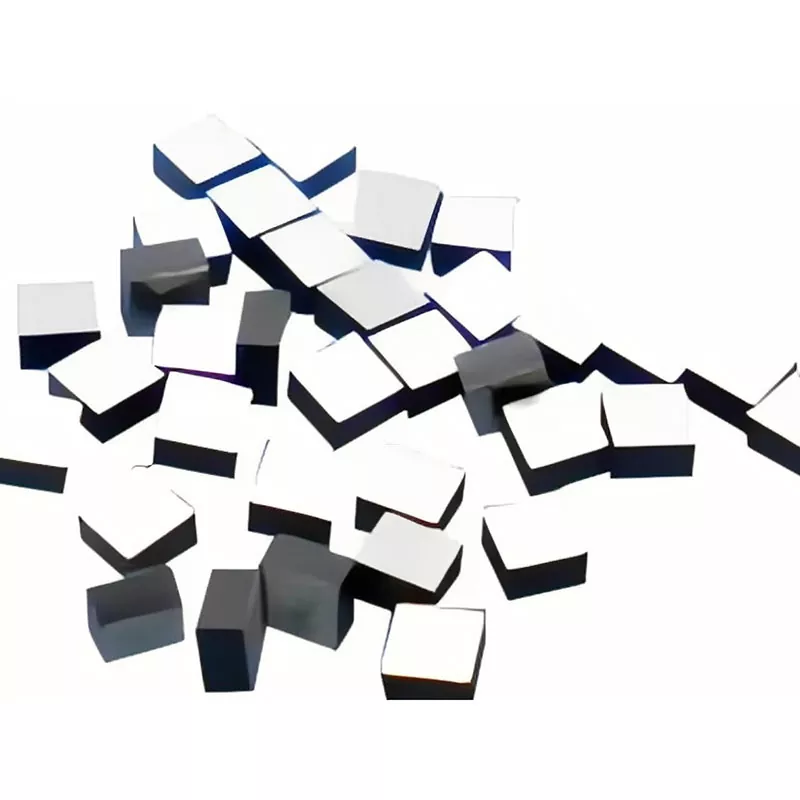

Precyzyjny układ termistora NTC

Termistory NTC wykorzystują charakterystykę ujemnego współczynnika temperaturowego, co oznacza, że ​​ich rezystancja zmienia się wraz ze zmianami temperatury. W obwodzie czujnikowym zmianę rezystancji można przekształcić na informację o temperaturze w celu monitorowania i sterowania.

W przypadku zastosowań z chipami wybór wartości R25, B, tolerancji rezystancji, wymiarów chipa i struktury elektrody wpływa bezpośrednio na dopasowanie i montaż obwodu. R25 odnosi się do rezystancji nominalnej w temperaturze 25°C, natomiast wartość B opisuje charakterystykę rezystancji i temperatury termistora.

Precyzyjny chip termistora NTC jest przeznaczony do zastosowań, w których element czujnikowy musi zostać umieszczony blisko elementu wrażliwego na temperaturę, zachowując przy tym niewielką zajmowaną przestrzeń.

Parametry techniczne

Poniższe modele reprezentują dostępne specyfikacje produktów. Wartości elektryczne i wymiary należy dobierać w zależności od wymaganej charakterystyki obwodu i sposobu montażu.

Dodatkowe dostępne zakresy

Mały rozmiar

Precyzyjny chip termistora NTC jest dostępny w kompaktowych konstrukcjach do zastosowań, w których konwencjonalny czujnik temperatury w obudowie zajmowałby zbyt dużo miejsca. Wybrane modele w obecnym asortymencie mają wymiary zaledwie 0,45 × 0,45 mm, a niestandardowe wymiary chipów można ocenić na podstawie rysunków lub próbek klientów.

Mała struktura chipa nadaje się do umieszczania elementu czujnikowego w pobliżu elementów optycznych, elektronicznych lub innych wrażliwych na temperaturę. Ostateczne wymiary należy potwierdzić zgodnie z wymaganymi charakterystykami elektrycznymi i procesem montażu.

Łączenie drutu

Chip może być dostarczony ze złotymi lub posrebrzanymi elektrodami do łączenia przewodów. W zależności od konfiguracji elektrod i procesu montażu można zastosować łączenie drutem złotym, aluminiowym i srebrnym.

Konstrukcja ta jest odpowiednia dla kompaktowych modułów hybrydowych i innych zespołów, w których termistor musi być zintegrowany bezpośrednio z obszarem wykrywania. Wymagania dotyczące materiału elektrody i klejenia można potwierdzić podczas oceny próbki.

Termistory NTC z możliwością łączenia przewodowego są również stosowane w kompaktowych transceiverach optycznych, gdzie element czujnikowy jest umieszczony blisko elementów optycznych wrażliwych na temperaturę.

Opór i wartość B

Rezystancję i wartość B należy wybierać jako dopasowaną kombinację, a nie traktować jako całkowicie niezależne parametry. Dostępny zakres rezystancji wynosi od 1 kΩ do 1000 kΩ, natomiast zakres wartości B wynosi od 3200 K do 4500 K.

Przy projektowaniu obwodów rezystancję nominalną w temperaturze 25°C, wartość B, tolerancję i wymagany zakres wykrywania należy rozpatrywać łącznie. Dostępne są standardowe kombinacje, a niestandardowe wymagania można ocenić w zależności od zastosowania.

Wartość B jest zwykle podawana wraz z zakresem temperatury odniesienia, np. B25/50 lub B25/85, zatem dokładna definicja powinna zostać potwierdzona w odpowiedniej specyfikacji produktu przed kalibracją obwodu. Dane produktów komercyjnych chipów NTC od głównych producentów podobnie określają wartości R25 i B przy określonych temperaturach odniesienia.

Tolerancja oporu

Wybrane modele mogą być dostarczane z tolerancją rezystancji ±0,5% i ±1%. Podana specyfikacja opisuje dopuszczalne odchylenie wartości rezystancji nominalnej i nie powinna być przedstawiana jako ogólna dokładność pomiaru temperatury.

W przypadku obwodów wrażliwych na temperaturę tolerancja rezystancji, tolerancja wartości B, konstrukcja obwodu, metoda kalibracji i warunki pracy mogą mieć wpływ na końcowy wynik pomiaru temperatury. Dlatego wymaganą tolerancję należy dobrać odpowiednio do całego systemu czujnikowego.

Odpowiedź termiczna

Termiczna stała czasowa wymienionych modeli wynosi ≤2 s lub ≤3 s, w zależności od budowy i modelu chipa. Mniejsza termiczna stała czasowa ogólnie wskazuje, że termistor szybciej osiąga równowagę termiczną z warunkami otoczenia.

Rzeczywista reakcja zmontowanego modułu zależy również od metody montażu, sprzężenia termicznego, otaczających materiałów i przepływu powietrza. Z tego powodu specyfikację chipa należy oceniać łącznie z faktyczną strukturą instalacji.

Aplikacje

Komunikacja optyczna

Precyzyjny chip termistora NTC można zintegrować z optycznymi modułami komunikacyjnymi i optycznymi transceiverami w celu monitorowania temperatury. Jego zwarta konstrukcja umożliwia umieszczenie elementu czujnikowego w pobliżu wrażliwych na temperaturę elementów optycznych bez konieczności dodawania konwencjonalnego zestawu czujnika zewnętrznego.

Jest to szczególnie istotne w przypadku zespołów optycznych, gdzie dostępna przestrzeń montażowa jest ograniczona i należy monitorować zmiany temperatury w pobliżu kontrolowanego elementu. Termistory NTC z możliwością łączenia przewodowego są specjalnie stosowane do wykrywania temperatury w konstrukcjach optycznych transceiverów.

Sprzęt medyczny

Kompaktowe chipy NTC można zintegrować z instrumentami medycznymi i sprzętem laboratoryjnym, gdzie element czujnikowy temperatury musi zmieścić się w ograniczonej przestrzeni instalacyjnej. Różne wartości rezystancji, wartości B i opcje tolerancji umożliwiają dopasowanie komponentu do różnych obwodów czujnikowych.

Ostateczną specyfikację należy wybrać zgodnie z wymaganym zakresem temperatur, charakterystyką obwodu, metodą instalacji i obowiązującymi wymaganiami sprzętowymi.

Radary samochodowe

Moduły radarów samochodowych zawierają kompaktowe komponenty elektroniczne, które mogą wymagać monitorowania temperatury podczas pracy. Niewielki rozmiar chipa NTC umożliwia integrację czujników temperatury z zespołami elektronicznymi o dużej gęstości.

W przypadku zastosowań motoryzacyjnych przed wyborem ostatecznego modelu należy potwierdzić wymaganą temperaturę pracy, charakterystykę rezystancji, tolerancję, strukturę mechaniczną i wymagania dotyczące niezawodności.

Sprzęt laboratoryjny

Chip może być również stosowany w sprzęcie laboratoryjnym i testowym, gdzie wymagany jest kompaktowy element czujnikowy temperatury. Rezystancję i wartość B można wybrać w zależności od obwodu czujnikowego, a wymiary chipa można uwzględnić w połączeniu z dostępną przestrzenią instalacyjną.

W przypadku sprzętu prototypowego lub niestandardowego X-Meritan może przed rozpoczęciem produkcji ocenić wymagania na podstawie rysunków klienta lub próbek.

Personalizacja

Parametry elektryczne

Precyzyjny chip termistora NTC można ocenić pod kątem niestandardowych wymagań elektrycznych. Dostępne wartości rezystancji obejmują zakres od 1 kΩ do 1000 kΩ, przy wartościach B od 3200 K do 4500 K. Dla wybranych specyfikacji dostępne są opcje tolerancji rezystancji ±0,5% i ±1%.

Zamawiając model niestandardowy, klienci mogą podać wymaganą wartość R25, B, tolerancję, warunki pracy i docelowe zastosowanie. Parametry te pomagają określić, czy można zastosować istniejący model, czy też należy ocenić nową specyfikację.

Wymiary chipa

Wymiary chipów można ocenić na podstawie dostępnej przestrzeni montażowej i procesu montażu. Istniejące modele obejmują zwarte konstrukcje, takie jak 0,45 × 0,45 × 0,20 mm i 0,45 × 0,45 × 0,25 mm.

W przypadku wymiarów niestandardowych X-Meritan może zapoznać się z rysunkami lub próbkami klienta i potwierdzić możliwą do uzyskania konstrukcję wraz z wymaganymi parametrami elektrycznymi.

Opcje elektrod

Dostępne są elektrody pozłacane lub posrebrzane, spełniające różne wymagania dotyczące łączenia. Materiał elektrody należy dobrać odpowiednio do planowanego materiału drutu i procesu łączenia.

Podczas opracowywania próbki można sprawdzić strukturę elektrody, metodę łączenia, wymiary chipów i właściwości elektryczne przed masową produkcją.

Produkcja i wsparcie próbek

X-Meritan produkuje materiały i komponenty związane z półprzewodnikami oraz zapewnia wsparcie produkcyjne w zakresie niestandardowych komponentów elektronicznych. Dostępny sprzęt produkcyjny obejmuje maszyny wibracyjne, spawarki, automatyczne maszyny pakujące i precyzyjny sprzęt do cięcia.

W przypadku niestandardowych chipów termistora NTC produkcję można ocenić na podstawie próbek lub rysunków klienta. Przed produkcją masową można zastosować etap potwierdzenia próbki w celu sprawdzenia wymiarów, parametrów elektrycznych, wymagań dotyczących elektrod i kompatybilności montażu.

Proces ten daje klientom określony punkt, w którym mogą sprawdzić produkt pod kątem wymagań aplikacji przed wydaniem większego zamówienia produkcyjnego.

Często zadawane pytania

Jaka rezystancja i wartości B są dostępne?

Dostępny zakres rezystancji wynosi od 1 kΩ do 1000 kΩ, przy wartościach B od 3200 K do 4500 K. Modele standardowe obejmują wartości rezystancji 5 kΩ, 10 kΩ, 20 kΩ, 30 kΩ, 47 kΩ, 50 kΩ i 100 kΩ.

Jaka tolerancja rezystancji jest dostępna?

Wybrane specyfikacje są dostępne z tolerancją rezystancji ±0,5% i ±1%. Wymaganą tolerancję należy wybrać zgodnie z wymaganiami dotyczącymi obwodu i pomiaru temperatury.

Czy chip można połączyć drutem?

Tak. Dostępne są elektrody pozłacane lub posrebrzane. Łączenie drutu złotego, aluminiowego i srebrnego można ocenić na podstawie konfiguracji elektrod i procesu montażu.

Jaki jest najmniejszy dostępny rozmiar chipa?

W ofercie znajdują się modele kompaktowe, takie jak 0,45 × 0,45 × 0,20 mm i 0,45 × 0,45 × 0,25 mm. Wymiary niestandardowe można ocenić na podstawie rysunków klienta lub próbek, a ostateczny rozmiar zależy od wymaganych specyfikacji elektrycznych i konstrukcyjnych.

Tak. X-Meritan może ocenić dostosowaną do indywidualnych potrzeb rezystancję, wartość B, wymiary, tolerancję i wymagania dotyczące elektrod. Rysunki lub próbki klienta mogą służyć jako podstawa oceny produktu i potwierdzenia próbki.

Jak wybrać układ termistora NTC?

Zacznij od wymaganej rezystancji w temperaturze 25°C, wartości B, zakresu wykrywania temperatury, tolerancji rezystancji, dostępnej przestrzeni montażowej i metody klejenia. W przypadku zastosowań niestandardowych podanie wymagań dotyczących obwodu, rysunku instalacyjnego lub istniejącej próbki może pomóc w określeniu odpowiedniej specyfikacji.

O X-Meritanie

X-Meritan to chiński producent specjalizujący się w materiałach, komponentach i produktach do zarządzania temperaturą związanych z półprzewodnikami. Jego możliwości obejmują rozwój materiałów, produkcję komponentów, produkcję zindywidualizowaną i wsparcie aplikacji.

Firma obsługuje aplikacje obejmujące komunikację optyczną, wykrywanie, sprzęt medyczny, elektronikę samochodową i elektronikę użytkową. Produkty dostarczane są do Europy, Ameryki Północnej, Ameryki Południowej, Azji Południowo-Wschodniej i innych rynków międzynarodowych.

W przypadku precyzyjnego układu termistora NTC firma X-Meritan zapewnia wsparcie od wyboru specyfikacji i oceny próbek po produkcję zindywidualizowaną. Klienci mogą dostarczyć rysunki, próbki lub wymagania elektryczne do oceny technicznej przed rozpoczęciem produkcji
