Inżynier projektujący kompaktowy analizator medyczny musi utrzymywać komorę próbki w temperaturze 15°C w otoczeniu o temperaturze 35°C. Obudowa jest niewielka, budżet mocy ograniczony, a dostępna przestrzeń na układ chłodzenia minimalna. Inżynier wie, że chłodnica termoelektryczna (TEC) jest odpowiednią technologią do tego zastosowania. Ale który TEC? Odpowiedź zależy od liczby, która często jest szacowana zbyt pobieżnie: wymaganego obciążenia chłodniczego. Jeśli obciążenie chłodnicze jest niedoszacowane, TEC nie utrzyma wartości zadanej. Jeśli zostanie przeszacowana, TEC będzie zbyt duży, nieefektywny i kosztowny. Prawidłowe obliczenie obciążenia chłodniczego jest pierwszym krokiem w wyborze chłodnicy termoelektrycznej, która spełnia wymagania aplikacji bez zbędnych kosztów i złożoności.
Ten przewodnik został napisany dla inżynierów ds. zakupów, inżynierów projektantów i kupujących, którzy muszą określićlodówki termoelektrycznedo zastosowań chłodniczych. Wyjaśnimy składniki obciążenia chłodniczego, metody obliczania każdego elementu, rolę oporu cieplnego w obudowie, wpływ współczynnika wydajności TEC (COP) oraz kryteria oceny dostawcy. Podamy również szczegółowe parametry produktu z naszej fabryki w Fuzhou X-Meritan Technology Co., Ltd. Niezależnie od tego, czy chłodzisz urządzenie medyczne, diodę laserową, akumulator czy kompaktową obudowę, ten przewodnik pomoże Ci dokładnie obliczyć obciążenie chłodnicze i wybrać odpowiednią lodówkę termoelektryczną do swojego zastosowania.
Obciążenie chłodnicze to całkowita ilość ciepła, która musi zostać usunięta z obudowy lub chłodzonego obiektu, aby utrzymać żądaną temperaturę. Jest to suma aktywnego obciążenia cieplnego, pasywnego obciążenia cieplnego i wszelkich dodatkowych źródeł ciepła, takich jak promieniowanie słoneczne lub kondensacja. Obciążenie chłodnicze wyrażane jest w watach. W przypadku chłodnicy termoelektrycznej obciążenie chłodnicze to wymagana wydajność pompowania ciepła (Qc) w określonych warunkach pracy. TEC należy dobrać tak, aby jego Qc przy rzeczywistej temperaturze otoczenia i wartości zadanej było większe niż obciążenie chłodnicze, z odpowiednim marginesem bezpieczeństwa. Jeśli Qc TEC jest mniejsze niż obciążenie chłodnicze, obudowa nie osiągnie wartości zadanej. Jeśli Qc TEC jest znacznie większe niż obciążenie chłodnicze, TEC będzie przewymiarowany i będzie działał z niższą wydajnością.
Obliczenie obciążenia chłodniczego jest podstawą wyboru TEC, ponieważ określa wymaganą Qc, która z kolei określa wielkość TEC, zużycie energii i koszt. Małe urządzenie medyczne może mieć obciążenie chłodzące 10 W, co wymaga kompaktowego urządzenia TEC. System zarządzania temperaturą akumulatora może mieć obciążenie chłodzące 200 W, co wymaga większego współczynnika TEC lub szeregu elementów TEC. Poniższa tabela podsumowuje trzy główne składniki obciążenia chłodniczego i ich typowe źródła.
| Część | Źródło | Typowa wielkość |
| Aktywne obciążenie cieplne | Elementy elektroniczne, czujniki, silniki, lasery | 1 W do 200 W |
| Pasywne obciążenie cieplne | Przewodzenie przez ściany obudowy, konwekcja, promieniowanie | 5 W do 50 W |
| Dodatkowe źródła ciepła | Promieniowanie słoneczne, kondensacja, zewnętrzne źródła ciepła | Zmienny |
| Całkowite obciążenie chłodnicze | Suma wszystkich składników | Określa wymagania TEC Qc |
Na Fuzhou X-Meritan Technology Co., Ltd., nasza fabryka projektuje i produkuje lodówki termoelektryczne do szerokiego zakresu zastosowań chłodniczych. Przed wyborem TEC współpracujemy z naszymi klientami, aby sprawdzić, czy obliczenia obciążenia chłodniczego są dokładne. Nasz zespół inżynierów może pomóc w obliczeniach i udzielić wskazówek dotyczących odpowiedniego marginesu bezpieczeństwa dla każdego zastosowania.
Aktywne obciążenie cieplne to ciepło wytwarzane przez elementy wewnątrz obudowy zasilane energią elektryczną. Elementy te mogą obejmować obwody elektroniczne, czujniki, silniki, lasery, diody LED i wszelkie inne urządzenia przekształcające energię elektryczną w ciepło. Aktywne obciążenie cieplne oblicza się poprzez zsumowanie zużycia energii przez wszystkie komponenty pracujące wewnątrz obudowy. W przypadku komponentu, który nie jest w 100% sprawny, wytworzone ciepło jest równe mocy wejściowej pomniejszonej o wykonaną pracę użyteczną. W większości systemów elektronicznych prawie cała moc elektryczna jest przekształcana w ciepło, więc aktywne obciążenie cieplne jest w przybliżeniu równe całkowitemu zużyciu energii. Poniższa tabela zawiera arkusz kalkulacyjny do obliczania aktywnego obciążenia cieplnego.
| Część | Pobór mocy (W) | Rozpraszanie ciepła (W) | Notatki |
| Płyta kontrolera | 5 W | 5 W | Cała moc rozproszona w postaci ciepła |
| Moduł czujnika | 2 W | 2 W | Ciągła praca |
| Dioda laserowa | 3 W | 2,5 W | 0,5 W emitowane jako światło |
| Wyświetlacz | 1 W | 0,8 W | 0,2 W emitowane jako światło |
| Całkowite aktywne obciążenie cieplne | 11 W | 10,3 W | Używany do wyboru TEC |
W naszej fabryce oferujemy lodówki termoelektryczne o różnych wydajnościach chłodniczych, dostosowanych do różnych aktywnych obciążeń cieplnych. Nasz zespół inżynierów może przejrzeć listę komponentów i zweryfikować obliczenia aktywnego obciążenia cieplnego. Zalecamy również, aby nasi klienci wzięli pod uwagę cykl pracy komponentów, ponieważ praca przerywana może zmniejszyć średnie obciążenie cieplne.
Pasywne obciążenie cieplne to ciepło, które dostaje się do obudowy ze środowiska zewnętrznego przez ściany, pokrywę i wszelkie otwory. Jest on napędzany różnicą temperatur pomiędzy otoczeniem a wnętrzem obudowy. Pasywne obciążenie cieplne oblicza się za pomocą wzoru Q = U × A × ΔT, gdzie U to całkowity współczynnik przenikania ciepła obudowy, A to powierzchnia obudowy, a ΔT to różnica temperatur między otoczeniem a wnętrzem. Całkowity współczynnik przenikania ciepła zależy od materiału ściany, izolacji i warunków konwekcji po obu stronach ściany. W przypadku dobrze izolowanej obudowy współczynnik U może wynosić zaledwie 0,5 W/m²K. W przypadku nieizolowanej obudowy U może wynosić nawet 5 W/m²K. Poniższa tabela zawiera arkusz kalkulacyjny do obliczania pasywnego obciążenia cieplnego.
| Parametr | Symbol | Wartość | Jednostka |
| Całkowity współczynnik przenikania ciepła | U | 2.0 | W/m²K |
| Powierzchnia | A | 0.5 | m² |
| Różnica temperatur | ΔT | 20 (35°C otoczenia, 15°C wnętrza) | K |
| Pasywne obciążenie cieplne | Q | 20 | W |
W X-Meritan pomagamy naszym klientom obliczyć pasywne obciążenie cieplne, podając wartości oporu cieplnego naszych materiałów obudowy i opcji izolacji. Doradzamy również w zakresie stosowania powłok odblaskowych i przekładek termicznych w celu zmniejszenia pasywnego obciążenia cieplnego. Naszym celem jest dokładne obliczenie całkowitego obciążenia chłodniczego, tak aby wybrana lodówka termoelektryczna nie była ani za mała, ani za duża.
Obliczenia obciążenia chłodzącego nie są zakończone, dopóki nie zostanie uwzględniony opór cieplny powierzchni styku pomiędzy TEC a chłodzonym obiektem. TEC nie chłodzi bezpośrednio obiektu; chłodzi radiator po stronie zimnej, który następnie chłodzi obiekt poprzez przewodzenie, konwekcję lub promieniowanie. Każdy interfejs wprowadza opór cieplny, który zmniejsza efektywną wydajność chłodzenia. Najczęstsze straty na styku to opór cieplny materiału interfejsu termicznego (TIM) pomiędzy TEC a radiatorem, opór cieplny samego radiatora oraz opór cieplny ścieżki termicznej od radiatora po stronie zimnej do obiektu. Poniższa tabela podsumowuje typowe wartości oporu cieplnego dla popularnych materiałów interfejsu.
| Interfejs | Typowy opór cieplny | Notatki |
| Smar termiczny (TEC do radiatora) | 0,1–0,5°C/W | Zależy od grubości i siły nacisku |
| Podkładka termiczna (TEC do radiatora) | 0,5 - 2,0°C/W | Łatwiejszy w aplikacji, ale o większej odporności |
| Radiator (konwekcja naturalna) | 1,0–5,0°C/W | Zależy od rozmiaru i konstrukcji płetwy |
| Radiator (wymuszony obieg powietrza) | 0,2 - 1,0°C/W | Wymaga wentylatora, ale o niższym oporze |
| Ścieżka termiczna do obiektu | 0,5 - 3,0°C/W | Zależy od materiału i geometrii |
W naszej fabryce oferujemy lodówki termoelektryczne z wykończeniem powierzchni zoptymalizowanym pod kątem kontaktu termicznego. Oferujemy również materiały do interfejsów termicznych i wsparcie w projektowaniu radiatorów, aby pomóc naszym klientom zminimalizować straty na interfejsach. Naszym celem jest zapewnienie skutecznego przeniesienia wydajności chłodniczej TEC na chłodzony obiekt, tak aby system spełniał wymagania dotyczące wydajności cieplnej.
Współczynnik wydajności (COP) to stosunek wydajności chłodniczej (Qc) do poboru mocy elektrycznej (Pin). Wyższy współczynnik COP oznacza, że TEC jest bardziej wydajny i zużywa mniej energii elektrycznej przy tej samej wydajności chłodzenia. Współczynnik COP chłodnicy termoelektrycznej zależy od różnicy temperatur między ciepłą i zimną stroną, materiału TEC i prądu roboczego. Wraz ze wzrostem różnicy temperatur COP maleje. Oznacza to, że TEC wybrany ze względu na dużą różnicę temperatur będzie wymagał większej mocy i będzie generował więcej ciepła, które musi zostać rozproszone przez radiator po stronie gorącej. Poniższa tabela przedstawia typowe wartości COP dla chłodnicy termoelektrycznej przy różnych różnicach temperatur.
| Różnica temperatur (ΔT) | Typowy COP | Implikacje dla wyboru TEC |
| 10 tys | 1,5 - 2,0 | Wysoka wydajność, niskie zużycie energii |
| 20 tys | 0,8 - 1,2 | Umiarkowana wydajność |
| 30 tys | 0,5 - 0,8 | Niższa wydajność, większe zużycie energii |
| 40 tys | 0,3 - 0,5 | Niska wydajność, znaczne oddawanie ciepła |
| 50 tys | 0,2 - 0,3 | Bardzo niska wydajność, może wymagać wielostopniowego TEC |
W X-Meritan udostępniamy krzywe COP dla naszych lodówek termoelektrycznych, dzięki czemu nasi klienci mogą wybrać TEC, który działa z optymalną wydajnością dla ich różnicy temperatur. Doradzamy również w zakresie stosowania wielostopniowych TEC w zastosowaniach wymagających dużej różnicy temperatur. Naszym celem jest pomoc naszym klientom w osiągnięciu wymaganej wydajności chłodzenia przy możliwie najniższym zużyciu energii.
Ocena dostawcy lodówek termoelektrycznych wymaga skupienia się na możliwościach produkcyjnych, danych dotyczących wydajności, kontroli jakości i wsparciu technicznym. Dostawca musi mieć zdolność do produkcji TEC zgodnie z wymaganymi specyfikacjami, w tym o prawidłowych wymiarach, właściwej liczbie par i właściwej wydajności cieplnej. Muszą dostarczyć pełne dane dotyczące wydajności, w tym Qc, COP, maksymalny prąd i maksymalne napięcie przy różnych różnicach temperatur. Muszą posiadać system kontroli jakości, który zapewnia stałą wydajność w poszczególnych jednostkach. Muszą także zapewnić wsparcie techniczne, aby pomóc klientom w obliczeniu obciążenia chłodniczego i wyborze TEC. Poniższa tabela podsumowuje te kryteria oceny.
| Kryterium oceny | Czego szukać | Dlaczego to ma znaczenie |
| Możliwości produkcyjne | Precyzyjny montaż, sprzęt testujący | Zapewnia jakość i spójność produktu |
| Dane dotyczące wydajności | Qc, COP, Imax, Vmax przy różnych ΔT | Umożliwia dokładny wybór |
| Kontrola jakości | ISO 9001, 100% testów | Zapewnia stałą wydajność |
| Wsparcie techniczne | Obliczanie obciążenia chłodniczego, wybór TEC | Pomaga wybrać odpowiedni produkt |
| Niezawodność | Dane MTBF, testy całego okresu użytkowania | Zapewnia długotrwałe działanie |
W naszej fabryce od ponad dekady zajmujemy się produkcją lodówek termoelektrycznych. Używamy precyzyjnego sprzętu do montażu i testowania, aby mieć pewność, że każdy TEC spełnia jego specyfikacje. Dostarczamy pełne dane dotyczące wydajności, w tym Qc, COP i maksymalne wartości znamionowe. Posiadamy certyfikat ISO 9001 i przeprowadzamy 100% testów na każdym urządzeniu. Nasz zespół techniczny jest dostępny, aby pomóc w obliczeniu obciążenia chłodniczego i wyborze TEC. Zapraszamy do oceny nas pod kątem tych kryteriów i uznania nas za partnera w zakresie lodówek termoelektrycznych.

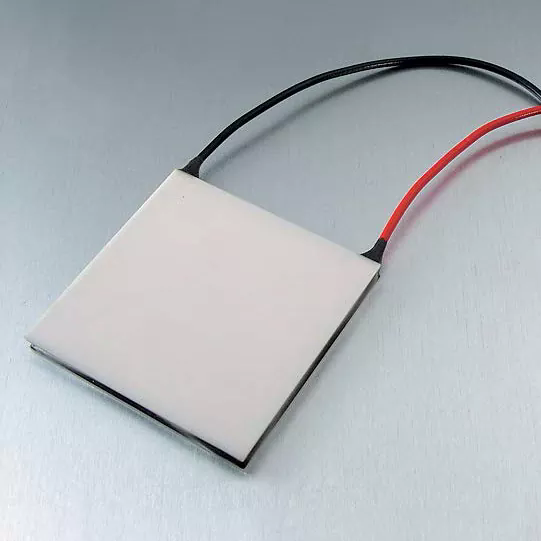

Poniższa tabela przedstawia najważniejsze parametry produktów naszych lodówek termoelektrycznych. Te TEC nadają się do szerokiego zakresu zastosowań chłodniczych, w tym urządzeń medycznych, diod laserowych, akumulatorów i obudów kompaktowych. Nasza fabryka może również produkować niestandardowe TEC, aby spełnić określone wymagania.
| Parametr | Zakres specyfikacji | Notatki |
| Wydajność chłodnicza (Qc) | 5 W - 200 W | Przy określonym ΔT i prądzie |
| Maksymalny prąd (Imax) | 2 A - 15 A | Zależy od modelu |
| Maksymalne napięcie (Vmax) | 5 V - 24 V | Zależy od modelu |
| Maksymalna różnica temperatur (ΔTmax) | 65 tys. - 75 tys | W Imaxie, w próżni |
| Zakres COP | 0,2 - 2,0 | Zależy od ΔT |
| Wymiary | 15 x 15 mm do 62 x 62 mm | Dostępne rozmiary niestandardowe |
| Liczba par | 31 - 241 | Określa wydajność chłodzenia |
| Temperatura pracy | -40°C do +80°C | Zależy od lutu i uszczelnienia |
| MOQ | 10 sztuk | Możliwość negocjacji przy dużych zamówieniach |
| Czas realizacji | 2 - 4 tygodnie | Zależy od ilości i dostosowania |
W naszej fabryce produkujemy lodówki termoelektryczne spełniające te i inne specyfikacje. Możemy dostosować wydajność chłodniczą, wymiary i temperaturę roboczą do konkretnych wymagań. Nasz system kontroli jakości obejmuje kontrolę surowców, kontrolę w trakcie procesu i 100% testów końcowych przed wysyłką. Naszym celem jest dostarczanie naszym klientom wysokiej jakości lodówek termoelektrycznych, które spełniają ich wymagania w zakresie wydajności termicznej.
Pytanie 1: Jaka jest różnica pomiędzy aktywnym i pasywnym obciążeniem cieplnym?
Odpowiedź: Aktywne obciążenie cieplne to ciepło wytwarzane przez elementy elektryczne wewnątrz obudowy, takie jak sterowniki, czujniki i lasery. Pasywne obciążenie cieplne to ciepło, które dostaje się do obudowy ze środowiska zewnętrznego przez ściany, pokrywę i otwory. Obydwa należy uwzględnić w obliczeniach obciążenia chłodniczego. W przypadku większości kompaktowych obudów elektronicznych dominującym elementem jest aktywne obciążenie cieplne. W przypadku dużych obudów o słabej izolacji pasywne obciążenie cieplne może być znaczące.
Pytanie 2: Jaki margines bezpieczeństwa powinienem dodać do obliczenia obciążenia chłodniczego?
Odpowiedź: Zwykle zaleca się margines bezpieczeństwa wynoszący 20% do 30%. Margines ten uwzględnia niepewność dotyczącą zużycia energii przez komponenty, rezystancji termicznej interfejsów i starzenia się TEC. W przypadku zastosowań krytycznych, takich jak urządzenia medyczne lub systemy laserowe, odpowiedni może być większy margines wynoszący 50%. W Fuzhou X-Meritan Technology Co., Ltd. możemy pomóc Ci określić odpowiedni margines bezpieczeństwa dla Twojego konkretnego zastosowania.
Pytanie 3: Dlaczego współczynnik COP maleje wraz ze wzrostem różnicy temperatur?
Odpowiedź: Współczynnik COP maleje wraz ze wzrostem różnicy temperatur, ponieważ TEC musi pracować ciężej, aby pompować ciepło przy większym gradiencie temperatury. Zwiększa się pobór mocy elektrycznej, a wydajność chłodzenia maleje, więc stosunek chłodzenia do mocy maleje. Dlatego też TEC należy dobierać ze względu na rzeczywistą różnicę temperatur roboczych, a nie na maksymalną wartość ΔT. Nasza fabryka zapewnia krzywe COP, które pokazują wydajność przy różnych różnicach temperatur.
Pytanie 4: Czy mogę zastosować jednostopniowy TEC przy dużej różnicy temperatur?
Odpowiedź: Jednostopniowy TEC może osiągnąć maksymalną różnicę temperatur około 65-75 K. W przypadku większych różnic temperatur wymagany jest wielostopniowy TEC. Wielostopniowe TEC łączą w sobie dwa lub więcej stopni, aby uzyskać większą całkowitą różnicę temperatur, ale są mniej wydajne i droższe niż jednostopniowe TEC. Jeśli Twoje zastosowanie wymaga różnicy temperatur większej niż 70 K, skonsultuj się z naszym zespołem inżynierów, aby wybrać najlepsze rozwiązanie.
Pytanie 5: Jak obliczyć opór cieplny mojego radiatora?
Odpowiedź: Opór cieplny radiatora zależy od jego geometrii, materiału i warunków przepływu powietrza. Jest ona zazwyczaj określana przez producenta radiatora w °C/W. W przypadku konwekcji naturalnej opór cieplny jest wyższy niż w przypadku powietrza wymuszonego. W przybliżeniu można przyjąć, że radiator z konwekcją naturalną o powierzchni 0,1 m² może mieć opór cieplny wynoszący około 3–5°C/W. Aby uzyskać dokładne wyniki, skorzystaj z danych producenta lub wykonaj test termiczny. W naszej fabryce możemy pomóc Ci w wyborze radiatora spełniającego wymagania termiczne TEC.
Obliczenie wymaganego obciążenia chłodniczego jest pierwszym i najważniejszym krokiem przy wyborze lodówki termoelektrycznej. Obciążenie chłodnicze to suma aktywnego obciążenia cieplnego, pasywnego obciążenia cieplnego i wszelkich dodatkowych źródeł ciepła. Należy go dokładnie obliczyć, biorąc pod uwagę opór cieplny interfejsów i wpływ współczynnika wydajności. Postępując zgodnie z metodami obliczeniowymi opisanymi w tym artykule, inżynierowie mogą wybrać TEC, który spełnia wymagania termiczne aplikacji, bez zbędnych kosztów i złożoności. Nasza fabryka w Fuzhou X-Meritan Technology Co., Ltd. dysponuje specjalistyczną wiedzą i produktami spełniającymi wymagania dotyczące chłodzenia termoelektrycznego. Zapewniamy pełne dane dotyczące wydajności, wsparcie techniczne i niestandardowe projekty, które pomogą Ci osiągnąć najlepsze rozwiązanie termiczne.
