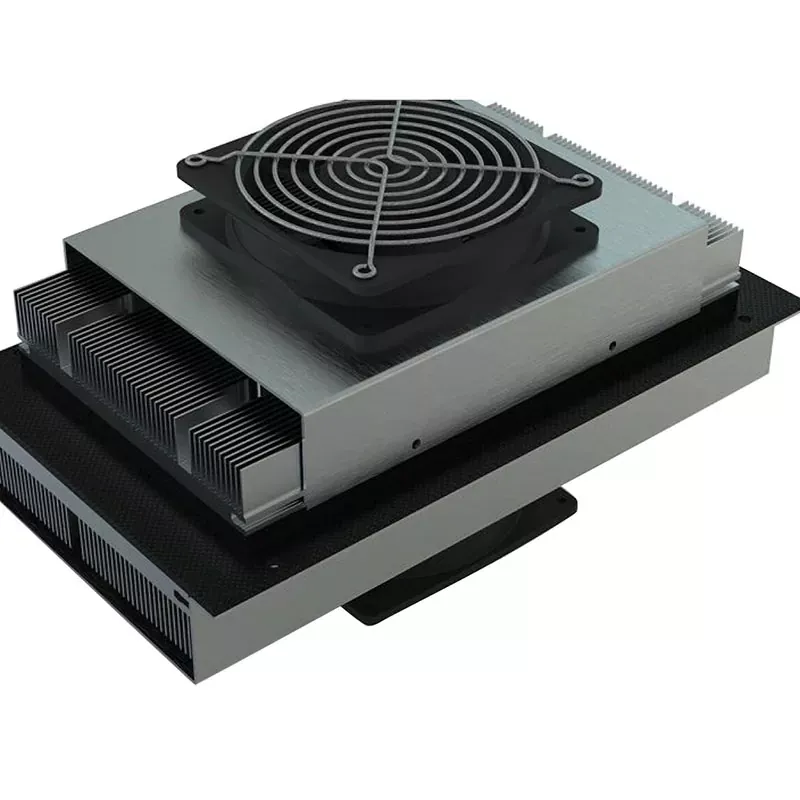

Zespoły termoelektrycznych chłodnic powietrze-powietrze

Zespoły termoelektrycznych chłodnic powietrze-powietrze X-meritan zapewniają kompaktowe, wysoce zintegrowane półprzewodnikowe rozwiązanie do zarządzania ciepłem. Eliminując konwencjonalne sprężarki, przewody czynnika chłodniczego i skomplikowane pętle cyrkulacji cieczy, zespoły te wykorzystują bezpośrednie wymienniki ciepła po stronie powietrza i półprzewodnikowe moduły termoelektryczne o wysokiej niezawodności, aby ułatwić efektywną wymianę ciepła, znacznie usprawniając architekturę sprzętu, jednocześnie zapobiegając ryzyku wycieków.

Wykorzystując możliwości integracji pionowej X-meritan – obejmujące surowe materiały termoelektryczne i rozwój komponentów rdzenia, aż po projekt termiczny na poziomie systemu – każdy zespół przechodzi 100% weryfikację modułu, testy rezystancji prądu przemiennego i rygorystyczne testy naprężenia związane z cyklicznymi zmianami temperatury, aby zapewnić długoterminową stabilność i wysoką niezawodność.

Cechy produktu

Chłodzenie półprzewodnikowe bez kompresora

Zespoły termoelektrycznych chłodnic powietrze-powietrze wykorzystują półprzewodnikowe moduły termoelektryczne do wytworzenia różnicy temperatur poprzez wejście prądu stałego. Układ chłodzenia nie wymaga sprężarki ani konwencjonalnego obiegu czynnika chłodniczego.

Kompaktowa konstrukcja montażowa

Komponenty chłodzące są zintegrowane w kompaktowy zespół, zamiast polegać na oddzielnym urządzeniu chłodniczym. Taka konstrukcja pomaga zmniejszyć wymaganą przestrzeń instalacyjną wewnątrz lub wokół sprzętu elektronicznego, przyrządów i systemów zamkniętych.

Niskie zakłócenia mechaniczne

Ponieważ nie ma sprężarki ani innego dużego mechanicznego mechanizmu chłodniczego, zespół generuje minimalne wibracje mechaniczne podczas pracy.

Chłodzenie i ogrzewanie w jednym zespole

Moduł termoelektryczny może przełączać się między chłodzeniem a ogrzewaniem poprzez odwrócenie kierunku prądu stałego. Dlatego jeden zespół zarządzania ciepłem może obsługiwać regulację temperatury w różnych warunkach pracy bez dodawania oddzielnego elementu grzejnego do podstawowej dwukierunkowej kontroli temperatury.

Precyzyjna regulacja temperatury

Efekt termoelektryczny reaguje bezpośrednio na zmiany w poborze prądu, umożliwiając regulację mocy cieplnej za pomocą układu sterowania. Konfiguracje ze sprzężeniem zwrotnym temperatury można stosować tam, gdzie sprzęt wymaga kontrolowanych i powtarzalnych warunków temperaturowych.

Brak obwodu chłodzenia cieczą

Zespoły termoelektrycznych chłodnic powietrze-powietrze przekazują ciepło przez wymienniki ciepła po stronie powietrza i nie wymagają pętli cyrkulacji cieczy. Eliminuje to potrzebę stosowania rur chłodziwa, pomp, zbiorników i powiązanych połączeń pętli cieczy z architektury chłodzenia.

Szeroki zakres temperatur pracy

Zespoły można skonfigurować dla urządzeń pracujących w szerokim zakresie temperatur od -40°C do +85°C. Dobór komponentów i konfigurację montażu można dopasować do oczekiwanych warunków środowiskowych i pracy sprzętu.

Możliwość konfiguracji dla różnych projektów sprzętu

X-Meritan może skonfigurować zestaw zgodnie z wymaganą wydajnością chłodzenia, napięciem, prądem, wymiarami, przepływem powietrza, dokładnością kontroli temperatury i wymaganiami montażowymi. Umożliwia to dopasowanie modułu zarządzania ciepłem do ograniczeń mechanicznych i elektrycznych docelowego sprzętu.

Parametry produktu

TEC powietrze-powietrze a chłodzenie cieczą

W przypadku zastosowań, które nie wymagają pętli chłodzenia cieczą, konfiguracja TEC po stronie powietrza może uprościć integrację systemu.

Odpowiednia architektura zależy od wydajności chłodzenia, strumienia ciepła, warunków otoczenia, dostępnej przestrzeni, przepływu powietrza i konstrukcji sprzętu.

Typowe zastosowania sprzętu

Obudowy elektroniczne i sprzęt telekomunikacyjny

Zespoły termoelektrycznych chłodnic powietrze-powietrze mogą usuwać ciepło zgromadzone w szafach zewnętrznych, sprzęcie komunikacyjnym i obudowach elektronicznych. Cyrkulacja powietrza po zimnej stronie rozprowadza chłodzenie po całej obudowie, podczas gdy gorąca strona odrzuca zgromadzone ciepło do otoczenia.

Instrumenty laboratoryjne i badawcze

W przypadku sprzętu laboratoryjnego wymagającego stabilnych temperatur i niskich zakłóceń mechanicznych, półprzewodnikowe chłodzenie termoelektryczne pozwala uniknąć wibracji sprężarki i cyrkulacji czynnika chłodniczego. Zestaw można skonfigurować zgodnie z wymaganiami termicznymi instrumentów analitycznych i badawczych.

Sprzęt medyczny i diagnostyczny

Wrażliwe na temperaturę elementy instrumentów diagnostycznych i medycznych mogą wymagać kontrolowanych warunków termicznych. Konfiguracje TEC typu powietrze-powietrze mogą zapewniać lokalne chłodzenie lub ogrzewanie bez wprowadzania obiegu cieczy do urządzenia.

Sprzęt półprzewodnikowy i optyczny

Sprzęt do przetwarzania półprzewodników, testowania, lasera i sprzętu optycznego może zawierać komponenty, których wydajność zmienia się wraz z temperaturą. Zarządzanie ciepłem po stronie powietrza oparte na TEC może być stosowane tam, gdzie wymagane jest kontrolowane odprowadzanie ciepła i stabilność temperatury.

Specjalistyczne urządzenia przemysłowe

Przemysłowe systemy sterowania, sprzęt kontrolny i inne maszyny działające w zmiennych warunkach środowiskowych mogą wykorzystywać ten zespół do zarządzania wewnętrzną akumulacją ciepła przy jednoczesnym utrzymywaniu określonej temperatury roboczej.

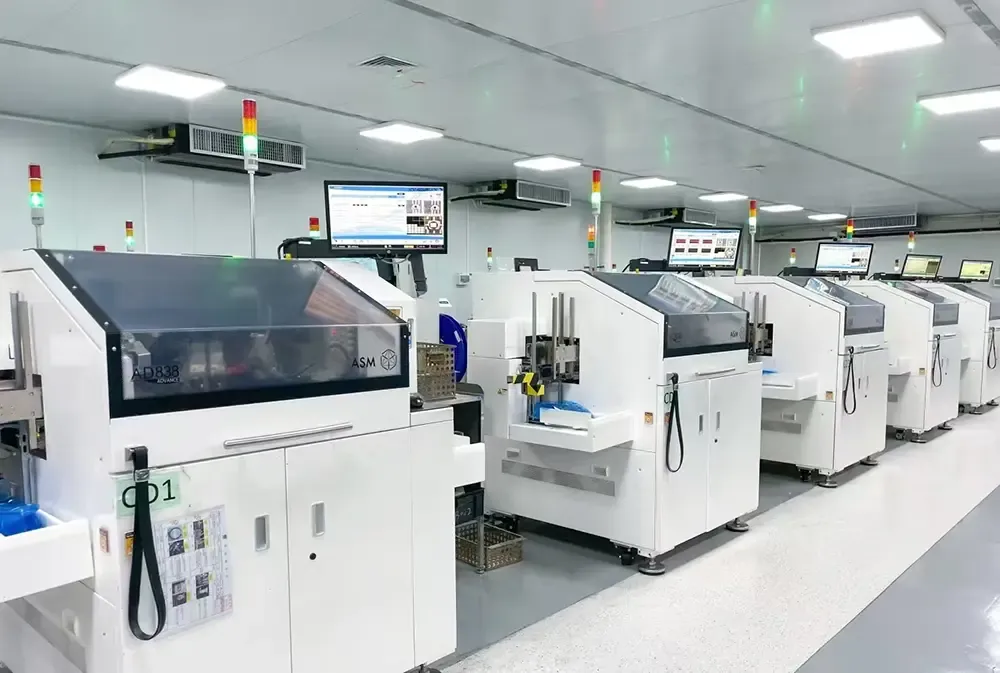

Proces produkcji i testowania

100% weryfikacja modułu

Każdy moduł termoelektrycznego zespołu chłodnicy powietrze-powietrze jest przed montażem testowany pod kątem rezystywności elektrycznej, przewodności cieplnej i współczynnika Seebecka. Testowanie identyfikuje odchylenia elektryczne lub termiczne, zanim moduł wejdzie do gotowego układu chłodzenia.

Walidacja materiału

Termoelektryczne materiały półprzewodnikowe ocenia się pod kątem stałych właściwości elektrycznych i termicznych. Pomiary osiągnięć są wykorzystywane w ramach weryfikacji wydajności materiałów i modułów.

Integralność połączenia lutowanego

Test rezystancji prądu przemiennego przeprowadza się w celu sprawdzenia wewnętrznych połączeń elektrycznych modułu termoelektrycznego. Celem badania jest wykrycie nieprawidłowej rezystancji związanej z defektami połączeń lutowanych.

Kontrola integralności modułu

Wadliwe lub nieaktywne moduły termoelektryczne są sprawdzane przed integracją. Uszkodzony moduł może stworzyć nieefektywną ścieżkę cieplną i zmniejszyć różnicę temperatur dostępną w całym zespole.

Testowanie końcowego montażu

Gotowe zespoły poddawane są testom wydajności i obciążeniowym, w tym cyklicznym zmianom temperatury w określonych zakresach roboczych. Testy oceniają integralność mechaniczną i termiczną gotowego zespołu pod wpływem powtarzających się zmian temperatury.

Dlaczego warto wybrać X-Meritana

X-Meritan zajmuje się materiałami termoelektrycznymi, opracowywaniem głównych komponentów, projektowaniem zarządzania ciepłem i wyborem na poziomie systemu. Ta pionowa zdolność umożliwia ocenę zespołu chłodzącego od poziomu materiału i modułu TEC aż po architekturę termiczną po stronie powietrza.

Firma obsługuje aplikacje w komunikacji światłowodowej, sprzęcie przemysłowym i medycznym, elektronice samochodowej, elektronice użytkowej i instytucjach badawczych. Jego zakres techniczny obejmuje rozwój materiałów termoelektrycznych, dostosowywanie komponentów, projektowanie rozwiązań rozpraszania ciepła i wsparcie w wyborze.

Często zadawane pytania

Co to jest zespół termoelektrycznej chłodnicy powietrze-powietrze?

Jest to półprzewodnikowy zespół zarządzania ciepłem, który wykorzystuje moduł termoelektryczny do przenoszenia ciepła z jednego strumienia powietrza do drugiego. Wymienniki ciepła i wentylatory zapewniają wymaganą cyrkulację powietrza po stronie zimnej i gorącej.

Czy termoelektryczne zespoły chłodnic powietrze-powietrze mogą zapewniać zarówno chłodzenie, jak i ogrzewanie?

Tak. Odwrócenie kierunku prądu stałego w module termoelektrycznym odwraca kierunek przenoszenia ciepła, umożliwiając zespołowi zapewnienie chłodzenia lub ogrzewania.

Jak wybrać wymaganą wydajność chłodzenia?

Zacznij od ciągłego i szczytowego obciążenia cieplnego urządzenia, następnie weź pod uwagę temperaturę otoczenia, temperaturę docelową, przepływ powietrza i dostępną zdolność odprowadzania ciepła po stronie gorącej. Warunki te należy oceniać łącznie przy wyborze zespołu.

Czy wymiary można dostosować?

Tak. Wymiary, konfiguracja przepływu powietrza, konstrukcja montażowa, wymagania elektryczne i inne cechy montażowe mogą zostać opracowane zgodnie z projektem sprzętu.

Jakie informacje są wymagane do wyceny montażu TEC?

Zapewnij wymaganą wydajność chłodzenia, temperaturę otoczenia, temperaturę docelową, dostępną przestrzeń instalacyjną, zasilanie prądem stałym, warunki przepływu powietrza, środowisko pracy i wymagania dotyczące kontroli temperatury. Parametry te umożliwiają ocenę konfiguracji zespołu w porównaniu z rzeczywistym zastosowaniem.

Czy zespół TEC powietrze-powietrze nadaje się do dużych obciążeń termicznych?

Przydatność zależy od rzeczywistego obciążenia cieplnego, temperatury otoczenia, wymaganej różnicy temperatur, przepływu powietrza i dostępnego oddawania ciepła. Zastosowania przekraczające praktyczne możliwości konfiguracji TEC po stronie powietrza należy oceniać pod kątem alternatywnych architektur zarządzania ciepłem.
