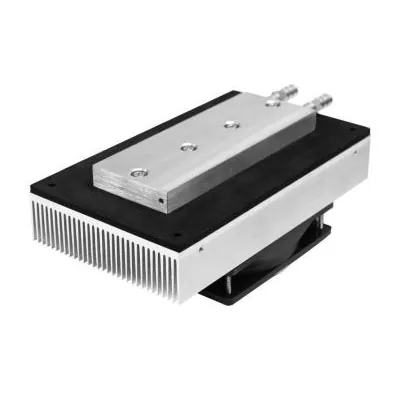

Zespoły termoelektrycznych chłodnic ciecz-powietrze

X-Meritan opracowuje i produkuje termoelektryczne komponenty chłodzące. Komponenty te można skonfigurować w oparciu o natężenie przepływu cieczy, obciążenie cieplne, temperaturę docelową, dostępną przestrzeń instalacyjną i wymagania dotyczące rozpraszania ciepła po stronie powietrza. Produkujemy termoelektryczne zespoły chłodnic ciecz-powietrze, zintegrowane rozwiązanie do zarządzania ciepłem, które wykorzystuje moduły termoelektryczne do przenoszenia ciepła z obiegu cieczy do otaczającego powietrza. System ten integruje płytkę chłodzącą ciecz, chłodnicę termoelektryczną, chłodnicę i wentylator w jeden element, zapewniając aktywną kontrolę temperatury urządzeń chłodzonych cieczą bez konieczności stosowania sprężarki lub czynnika chłodniczego.

Kluczowe funkcje

●Przenikanie ciepła ciecz-powietrze: Przenosi ciepło z obiegu cieczy do otaczającego powietrza poprzez termoelektryczny moduł chłodzący i chłodzony powietrzem radiator.

Aktywna kontrola temperatury: Zapewnia aktywne chłodzenie i ogrzewanie do zastosowań wymagających kontrolowanej temperatury cieczy.

Zintegrowana konstrukcja: łączy moduł TEC, płytę chłodzącą ciecz, radiator, wentylator i powiązane komponenty w kompaktowy zespół termiczny.

Bez czynnika chłodniczego: wykorzystuje półprzewodnikowe chłodzenie termoelektryczne bez sprężarki i obwodu czynnika chłodniczego.

Kompaktowy i niski poziom wibracji: Brak mechanicznej sprężarki w TEC, dzięki czemu zespół nadaje się do stosowania w przypadku wrażliwego sprzętu i systemów o ograniczonej przestrzeni.

Konfigurowalna konfiguracja: Wydajność chłodzenia, wymiary, interfejsy cieczowe, właściwości elektryczne i komponenty po stronie powietrza można dostosować do wymagań aplikacji.

Jak działa zespół TEC ciecz-powietrze?

Zespoły termoelektrycznych chłodnic ciecz-powietrze wykorzystują efekt Peltiera do przenoszenia ciepła ze strony cieczy na stronę powietrza.

Podstawowa ścieżka termiczna to:

●ciecz → Płyta chłodząca → Moduł TEC → Radiator → Wentylator → Powietrze otoczenia

Po podłączeniu zasilania prądem stałym do modułu TEC ciepło jest pochłaniane z zimnej płyty cieczy i przekazywane do radiatora po stronie gorącej. Następnie wentylator tłoczy powietrze przez radiator, aby usunąć ciepło do otoczenia.

Wydajność chłodzenia zależy od modułu TEC, natężenia przepływu cieczy, interfejsu termicznego, rozpraszania ciepła po stronie gorącej, temperatury otoczenia i elektrycznych warunków pracy.

Aplikacje

Sprzęt laserowy i optyczny

Stosowany do stabilizacji temperatury systemów laserowych, elementów optycznych i innego sprzętu optoelektronicznego chłodzonego cieczą.

Sprzęt laboratoryjny

Zespoły termoelektrycznych chłodnic ciecz-powietrze nadają się do przyrządów analitycznych, laboratoryjnych systemów kontroli temperatury i sprzętu testowego wymagającego stabilnych temperatur cieczy.

Sprzęt medyczny i diagnostyczny

Można go zintegrować ze sprzętem medycznym i diagnostycznym, gdzie wymagana jest kompaktowa kontrola temperatury cieczy.

Elektronika Przemysłowa

Nadaje się do chłodzenia pętli cieczy w sprzęcie elektronicznym, układach sterowania, czujnikach i innych wrażliwych na ciepło urządzeniach przemysłowych.

Systemy akumulatorów i energii

Może być stosowany do lokalnego zarządzania temperaturą komponentów związanych z akumulatorami i innych systemów wymagających chłodzenia cieczą.

Precyzyjna kontrola termiczna

Nadaje się do zastosowań wymagających kontrolowanej temperatury cieczy bez chłodzenia opartego na sprężarce.

Opcje dostosowywania

X-Meritan może opracowywać zespoły termoelektrycznych chłodnic ciecz-powietrze zgodnie z wymaganiami termicznymi i mechanicznymi specyficznymi dla danego zastosowania.

Personalizacja może obejmować:

● Rozmiar i konfiguracja modułu TEC

● Cooling capacity

● Wymiary zimnej płyty na ciecz

● Konfiguracja wlotu i wylotu cieczy

● Wymagania dotyczące rurek i złączek

● Natężenie przepływu cieczy

● Wymiary radiatora

● Rozmiar wentylatora i przepływ powietrza

● Napięcie i prąd roboczy

● Czujniki temperatury

● Konstrukcja montażowa

● Połączenia elektryczne

● Całkowite wymiary zestawu

Klienci mogą dostarczyć wymagania termiczne, rysunki techniczne, istniejące próbki lub specyfikacje sprzętu do oceny.

Dlaczego warto wybrać X-Meritana?

Zintegrowane rozwiązania TEC: moduły TEC, płyty chłodzące ciecz, radiatory i wentylatory można zaprojektować jako jeden zespół termiczny.

Doświadczenie w zakresie materiałów termoelektrycznych: Własny rozwój materiałów termoelektrycznych umożliwia konfiguracje TEC dostosowane do konkretnych zastosowań.

Niestandardowy projekt termiczny: Wydajność chłodzenia, przepływ cieczy, wymiary i parametry elektryczne można dopasować do rzeczywistego systemu.

Prototyp do produkcji: wsparcie od projektu termicznego i opracowania prototypu po testowanie i produkcję seryjną.

Inżynieria zorientowana na aplikację: projekt uwzględnia pełną ścieżkę termiczną, a nie osobny wybór modułu TEC.

Często zadawane pytania

Co to jest zespół chłodnicy termoelektrycznej chłodzonej cieczą?

Jest to zintegrowany zespół chłodzący, który wykorzystuje moduł termoelektryczny do przenoszenia ciepła z obiegu cieczy do otaczającego powietrza. Składa się z płyty chłodzącej ciecz, modułu chłodnicy termoelektrycznej (TEC), chłodnicy chłodzonej powietrzem i wentylatora.

Jaka jest różnica między chłodzeniem TEC chłodzonym cieczą a chłodzonym powietrzem?

Chłodzony cieczą zespół TEC chłodzi ciecz poprzez zimną płytę i odprowadza ciepło do otaczającego powietrza poprzez grzejnik. Konfiguracja ta jest bardzo przydatna, gdy źródło ciepła jest podłączone do obiegu cieczy lub gdy chłodzenie cieczą zapewnia lepszy kontakt termiczny z docelowym sprzętem.

Czy ten zestaw może jednocześnie pełnić funkcję chłodzenia i ogrzewania?

Tak. Odwracając polaryzację modułu TEC, można odwrócić kierunek wymiany ciepła, umożliwiając temu samemu zestawowi aktywne ogrzewanie lub chłodzenie, gdy konstrukcja systemu umożliwia dwukierunkową kontrolę temperatury.

Jakie informacje są potrzebne do wykonania projektu niestandardowego?

Najbardziej przydatne informacje obejmują obciążenie cieplne, rodzaj cieczy, natężenie przepływu cieczy, temperaturę wlotową, temperaturę docelową, temperaturę otoczenia, dostępną przestrzeń instalacyjną, zasilanie i wymagania dotyczące połączeń. Rysunki techniczne lub próbki mogą również pomóc nam ocenić strukturę mechaniczną.

Czy X-Meritan może dostosować przyłącza cieczy i grzejniki?

Tak. Połączenia wlotu/wylotu cieczy, wymiary płyty zimnej, konfigurację chłodnicy, dobór wentylatora, konstrukcję montażową i ogólne wymiary montażowe można dostosować do konkretnego zastosowania.
