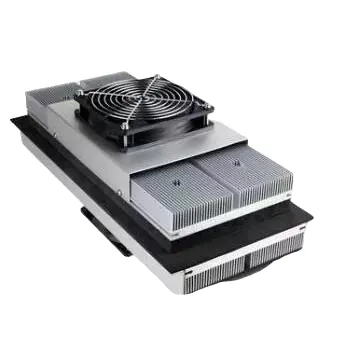

Zespoły termoelektrycznych chłodnic bezpośrednio na powietrze

X-Meritan produkuje specjalistyczne zespoły chłodnic termoelektrycznych typu Direct-to-Air, które eliminują wąskie gardła termiczne w kompaktowych obudowach przemysłowych i wrażliwym sprzęcie. Łącząc wysokowydajne moduły Peltiera, niestandardowe płyty chłodzące, radiatory i wentylatory w jeden podzespół półprzewodnikowy, rozwiązanie to zapewnia bezpośrednie chłodzenie punktowe bez klejów organicznych i pętli płynu. Chroni diody laserowe, medyczne narzędzia diagnostyczne i elektronikę telekomunikacyjną przed wibracjami mechanicznymi, przegrzaniem i spadkiem wydajności.

Jak to działa?

Zespoły termoelektrycznych chłodnic bezpośrednio na powietrze wykorzystują efekt Peltiera do odprowadzania ciepła z docelowej powierzchni montażowej i rozpraszania go do otaczającego środowiska.

Ścieżka termiczna:

Docelowe źródło ciepła → Płyta zimnej strony/radiator → Moduł TEC → Chłodnica strony gorącej → Wentylator wyciągowy → Powietrze otoczenia

Po podłączeniu zasilania prądem stałym ciepło pochłonięte na zimnej płycie przemieszcza się przez elementy półprzewodnikowe do grzejnika strony gorącej. Wentylator strony gorącej w sposób ciągły usuwa ciepło odpadowe do powietrza otoczenia, natomiast opcjonalny wentylator strony zimnej zapewnia cyrkulację schłodzonego powietrza wewnątrz obudowy. Ogólna wydajność zależy od obciążenia cieplnego (Qmax), docelowej różnicy temperatur (ΔTmax), prądu wejściowego (Imax) i wydajności odprowadzania ciepła z otoczenia.

Kluczowe funkcje

Bezpośredni transfer ciepła powierzchnia-powietrze: Pochłania ciepło bezpośrednio z powierzchni montażowych po zimnej stronie i odprowadza je do otaczającego powietrza poprzez radiatory z wymuszoną konwekcją.

Niezawodność półprzewodnikowa: eliminuje sprężarki, pętle czynnika chłodniczego i ruchome części mechaniczne (z wyjątkiem wentylatorów), zapewniając cichą i pozbawioną wibracji pracę.

Szybka reakcja termiczna: umożliwia natychmiastowe przełączanie ogrzewania/chłodzenia i precyzyjną regulację temperatury poprzez regulację wejściowego prądu stałego.

Montaż w środowisku obojętnym: lutowanie próżniowe i pakowanie w atmosferze obojętnej zapobiegają wewnętrznemu utlenianiu, odgazowywaniu i degradacji termicznej.

Kompaktowe i wytrzymałe: łatwo integruje się z obudowami o ograniczonej przestrzeni, zewnętrznymi szafami telekomunikacyjnymi i przenośnymi jednostkami diagnostycznymi.

Zaprojektowane na zamówienie: geometria płyty zimnej, konfiguracje wentylatorów, napięcia robocze i pojemności cieplne odpowiadają konkretnym projektom obudów.

Główne zastosowania docelowe

Precyzyjne obudowy elektroniczne Chroni wrażliwą elektronikę sterującą, zasilacze i moduły automatyki przed przeciążeniem termicznym w szczelnych obudowach.

Medyczny sprzęt diagnostyczny Zespoły termoelektrycznych chłodnic bezpośrednio na powietrze zapewniają stabilną, pozbawioną wibracji kontrolę termiczną analizatorów klinicznych, komponentów do obrazowania medycznego i odczynników wrażliwych na temperaturę.

Optical & Laser Systems Utrzymuje stałą temperaturę diod laserowych dużej mocy i czujników optycznych, aby wyeliminować dryft długości fali i zniekształcenia sygnału.

Sprzęt telekomunikacyjny Zapewnia ciągłe chłodzenie oddalonych zewnętrznych szaf telekomunikacyjnych i stacji bazowych, gdzie konserwacja sprężarki jest niepraktyczna.

Opcje dostosowywania

1. Wydajność chłodzenia (Qmax): jednostopniowe lub wielostopniowe konfiguracje TEC zaprojektowane tak, aby odpowiadały docelowym obciążeniom cieplnym.

2. Interfejsy zimnej płyty: niestandardowe układy otworów montażowych, specyfikacje płaskości powierzchni i wymiary zimnego bloku mocowanego bezpośrednio.

3. Rozpraszanie po stronie powietrza: niestandardowe profile wytłaczane radiatora, integracja rurek cieplnych oraz wybór wentylatorów o wysokiej CFM/wodoodporności.

4. Parametry elektryczne: dostosowane napięcia robocze (12 V, 24 V, 48 V DC), maksymalne ograniczenia prądu (Imax) i zintegrowane termistory/czujniki NTC.

5. Ochrona środowiska: opcjonalne wentylatory o stopniu ochrony IP, powłoki ochronne i antykorozyjna obróbka powierzchni do stosowania w trudnych warunkach zewnętrznych.

Dlaczego warto wybrać X-Meritana?

Wewnętrzna kontrola produkcji: pełny nadzór od testowania półprzewodników po montaż końcowy, lutowanie próżniowe i hermetyczne uszczelnienie.

Surowe standardy jakości: 100% podzespołów przechodzi rygorystyczne testy odporności na prąd zmienny (Rac), przewodności cieplnej i współczynnika Seebecka.

Zaawansowana synergia materiałów: wykorzystujące własne wytłaczane materiały termoelektryczne o wysokiej wytrzymałości, zapewniające doskonałą wydajność cieplną i długą żywotność.

Prototyp do produkcji seryjnej: pełne wsparcie techniczne od wstępnej symulacji termicznej i układu CAD po produkcję seryjną.

Często zadawane pytania

Czym są zespoły termoelektrycznych chłodnic bezpośrednich?

Jest to półprzewodnikowy moduł zarządzania ciepłem, który wykorzystuje moduły Peltiera do pobierania ciepła bezpośrednio ze stałej powierzchni lub zimnej płyty i odprowadzania go do otaczającego powietrza za pomocą chłodzonego powietrzem radiatora i wentylatora.

Kiedy powinienem wybrać chłodzenie bezpośrednie zamiast chłodzenia cieczą?

Zespoły bezpośredniego podłączenia powietrza są idealne, gdy źródło ciepła można zamontować bezpośrednio na zimnej płycie lub gdy instalacja pętli cieczy, pomp i rurek jest niepraktyczna ze względu na przestrzeń, wagę lub ograniczenia konserwacyjne.

Czy ten zestaw może zapewnić zarówno chłodzenie, jak i ogrzewanie?

Tak. Odwracając polaryzację przyłożonego prądu stałego, moduł termoelektryczny odwraca kierunek przepływu ciepła, umożliwiając płynne przełączanie pomiędzy aktywnym ogrzewaniem i chłodzeniem.

Jakie parametry są wymagane do oceny niestandardowego projektu zespołu?

Aby określić optymalną konfigurację, należy podać docelowe obciążenie cieplne (Qc), wymaganą różnicę temperatur (ΔT), maksymalną temperaturę otoczenia, dostępną przestrzeń instalacyjną/ograniczenia CAD i preferowane napięcie prądu stałego.
