Inżynier-konstruktor pracuje nad nowym medycznym urządzeniem diagnostycznym. Urządzenie wymaga małej strefy chłodzenia, która może utrzymać dokładną temperaturę 4°C, z możliwością przełączenia na ogrzewanie w przypadku innego testu. Chłodzenie musi być zwarte, pozbawione wibracji i zdolne do pracy w dowolnej orientacji. Konwencjonalne urządzenia chłodzące — sprężarki, wentylatory i wymienniki ciepła — nie są w stanie spełnić tych wymagań. Są za duże, za hałaśliwe i za mało elastyczne. Rozwiązaniem jest termoelektryczna chłodnica, urządzenie półprzewodnikowe, które wykorzystuje efekt Peltiera do pompowania ciepła. Efekt Peltiera jest zjawiskiem, które wyróżniaLodówki termoelektryczneod wszystkich innych technologii chłodzenia. Z tego powodu można je zminiaturyzować, nie mają ruchomych części i mogą błyskawicznie przełączać się z trybu chłodzenia na ogrzewanie. Dla inżynierów zaopatrzenia i projektantów produktów zrozumienie efektu Peltiera jest niezbędne do ustalenia, czy chłodnica termoelektryczna jest właściwym wyborem dla konkretnego zastosowania.
Ten przewodnik został napisany dla kupujących, którzy chcą zaopatrzyć się w lodówki termoelektryczne i chcą poznać technologię, która się za nimi kryje. Wyjaśnimy, czym jest efekt Peltiera, jak działa, czym różni się od konwencjonalnego chłodzenia i jakie parametry mają znaczenie przy wyborze lodówki termoelektrycznej. Podamy również szczegółowe parametry produktu z naszej fabryki pod adresemFuzhou X-Meritan Technology Co., Ltd.Niezależnie od tego, czy projektujesz urządzenia medyczne, systemy laserowe, siedzenia samochodowe czy elektronikę użytkową, ten przewodnik pomoże Ci podjąć świadomą decyzję dotyczącą chłodzenia termoelektrycznego.
Efekt Peltiera to zjawisko termoelektryczne odkryte przez francuskiego fizyka Jeana Charlesa Athanase’a Peltiera w 1834 roku. Opisuje ono nagrzewanie lub chłodzenie zachodzące na styku dwóch różnych przewodników, gdy przepływa przez nie prąd elektryczny. Kiedy prąd płynie w jednym kierunku, ciepło jest pochłaniane w jednym złączu i uwalniane w drugim. Gdy prąd zostanie odwrócony, efekt jest odwrotny: gorące złącze staje się zimne, a zimne złącze staje się gorące. Jest to podstawowa zasada działania lodówek termoelektrycznych. Chłodnica termoelektryczna, znana również jako chłodnica Peltiera, to półprzewodnikowa pompa ciepła, która wykorzystuje efekt Peltiera do przenoszenia ciepła z jednej strony urządzenia na drugą. Urządzenie składa się z układu kulek półprzewodników typu p i n, połączonych elektrycznie szeregowo i termicznie równolegle. Pelety są umieszczone pomiędzy dwoma podłożami ceramicznymi. Po przyłożeniu prądu stałego elektrony i dziury przemieszczają się przez granulki, niosąc ze sobą ciepło. Rezultatem jest strona zimna i strona gorąca. Poniższa tabela podsumowuje kluczowe aspekty efektu Peltiera.
| Aspekt | Opis |
| Odkrycie | Jean Charles Athanase Peltier, 1834 |
| Zasada | Ogrzewanie lub chłodzenie na styku różnych przewodów |
| Kierunek efektu | Zależy od kierunku prądu |
| Kluczowe komponenty | Peletki półprzewodnikowe typu P i N, podłoża ceramiczne |
| Wynik | Strona zimna i strona gorąca |
Nasza fabryka w Fuzhou X-Meritan Technology Co., Ltd. specjalizuje się w projektowaniu i produkcji chłodnic termoelektrycznych opartych na efekcie Peltiera. Mamy szerokie doświadczenie w produkcji granulatów półprzewodników, montażu modułów i projektowaniu systemów termicznych. Nasze produkty znajdują zastosowanie w szerokim zakresie zastosowań, od wyrobów medycznych po elektronikę użytkową.
Lodówki termoelektryczne różnią się od konwencjonalnych urządzeń chłodzących pod kilkoma zasadniczymi względami. Konwencjonalne urządzenia chłodzące, takie jak systemy sprężania pary, agregaty absorpcyjne i pompy ciepła, opierają się na elementach mechanicznych — sprężarkach, pompach i wentylatorach — w celu cyrkulacji czynnika chłodniczego i przenoszenia ciepła. Systemy te są skuteczne i wydajne w przypadku chłodzenia na dużą skalę, ale są nieporęczne, hałaśliwe i mają ruchome części, które ulegają zużyciu. Lodówki termoelektryczne nie mają ruchomych części. Wykorzystują efekt Peltiera do bezpośredniego pompowania ciepła, bez stosowania czynnika chłodniczego lub kompresji mechanicznej. Dzięki temu są kompaktowe, ciche, niezawodne i mogą pracować w dowolnej orientacji. Poniższa tabela porównuje dwa typy systemów chłodzenia.
| Charakterystyczny | Lodówka termoelektryczna | Konwencjonalne urządzenie chłodzące |
| Zasada działania | Efekt Peltiera | Kompresja lub absorpcja pary |
| Ruchome części | Nic | Sprężarka, wentylatory, pompy |
| Chłodziwo | Nic | Wymagany |
| Rozmiar | Kompaktowy | Duży |
| Hałas | Cichy (z wyjątkiem wentylatora) | Hałaśliwy |
| Wibracja | Nic | Tak |
| Orientacja | Dowolna orientacja | Zwykle stała orientacja |
| Chłodzenie/Ogrzewanie | Odwracalne (przez odwrócenie prądu) | Nieodwracalne (bez dodatkowych zaworów) |
| Efektywność | Niższy (COP zwykle 0,5–1,5) | Wyższy (COP zazwyczaj 2–4) |
| Precyzyjna kontrola temperatury | Doskonała (+/- 0,1°C) | Umiarkowany (+/- 1°C) |
W naszej fabryce produkujemy lodówki termoelektryczne do zastosowań wymagających unikalnych zalet chłodzenia półprzewodnikowego. Pomagamy naszym klientom zrozumieć kompromisy między chłodzeniem termoelektrycznym a konwencjonalnym, aby mogli dokonać właściwego wyboru dla swojego zastosowania. Nasz zespół inżynierów może pomóc w obliczeniach termicznych, wyborze modułów i projektowaniu systemu.
Wybierając lodówkę termoelektryczną, kupujący musi wziąć pod uwagę kilka kluczowych specyfikacji. Specyfikacje te określają wydajność chłodnicy i jej przydatność do danego zastosowania. Najważniejsze specyfikacje to maksymalna różnica temperatur (ΔTmax), maksymalna moc chłodzenia (Qmax), maksymalny prąd (Imax), maksymalne napięcie (Vmax) i wymiary modułu. ΔTmax to maksymalna różnica temperatur, jaką może osiągnąć moduł pomiędzy stroną ciepłą i zimną. Qmax to maksymalna ilość ciepła, jaką moduł może pompować przy ΔT=0. Imax i Vmax to maksymalny prąd i napięcie, przy którym moduł może pracować. Poniższa tabela podsumowuje te specyfikacje.
| Specyfikacja | Opis | Typowy zasięg |
| ΔTmaks | Maksymalna różnica temperatur (gorąco-zimno) | 60°C - 75°C |
| Qmaks | Maksymalna moc chłodzenia przy ΔT=0 | 10 W - 200 W |
| Imaks | Maksymalny prąd roboczy | 2 A - 15 A |
| Vmaks | Maksymalne napięcie robocze | 3 V - 30 V |
| Rozmiar modułu | Długość x szerokość x wysokość | 10 x 10 mm do 62 x 62 mm |
| Liczba etapów | Jedno lub wielostopniowe | 1 - 5 |
W Fuzhou X-Meritan Technology Co., Ltd. nasza fabryka produkuje lodówki termoelektryczne o szerokim zakresie specyfikacji. Oferujemy moduły jednostopniowe i wielostopniowe, o Qmax od 10 W do 200 W i ΔTmax od 60°C do 75°C. Możemy również zaprojektować moduły na zamówienie, aby spełnić określone wymagania. Nasz zespół inżynierów może pomóc w wyborze optymalnego modułu dla Twojej aplikacji.
Lodówki termoelektryczne najlepiej nadają się do zastosowań, które wymagają jednego lub więcej z następujących parametrów: kompaktowy rozmiar, brak ruchomych części, brak wibracji, precyzyjna kontrola temperatury lub możliwość przełączania między chłodzeniem i ogrzewaniem. Zastosowania te są zwykle spotykane w branżach takich jak medycyna, lotnictwo, motoryzacja, elektronika użytkowa i telekomunikacja. W branży medycznej chłodziarki termoelektryczne znajdują zastosowanie w urządzeniach diagnostycznych, chłodziarkach do insuliny i sprzęcie laboratoryjnym. W przemyśle lotniczym stosuje się je w komponentach satelitarnych i chłodzeniu awioniki. W motoryzacji stosuje się je do chłodzenia siedzeń, zarządzania temperaturą akumulatora i uchwytów na kubki. W elektronice użytkowej stosuje się je w przenośnych lodówkach, chłodziarkach do wina i chłodziarkach procesorów. Poniższa tabela podsumowuje kluczowe zastosowania i powody, dla których nadają się do nich lodówki termoelektryczne.
| Aplikacja | Kluczowe wymaganie | Dlaczego lodówka termoelektryczna |
| Medyczne urządzenia diagnostyczne | Precyzyjna kontrola temperatury | Dokładność +/- 0,1°C, brak wibracji |

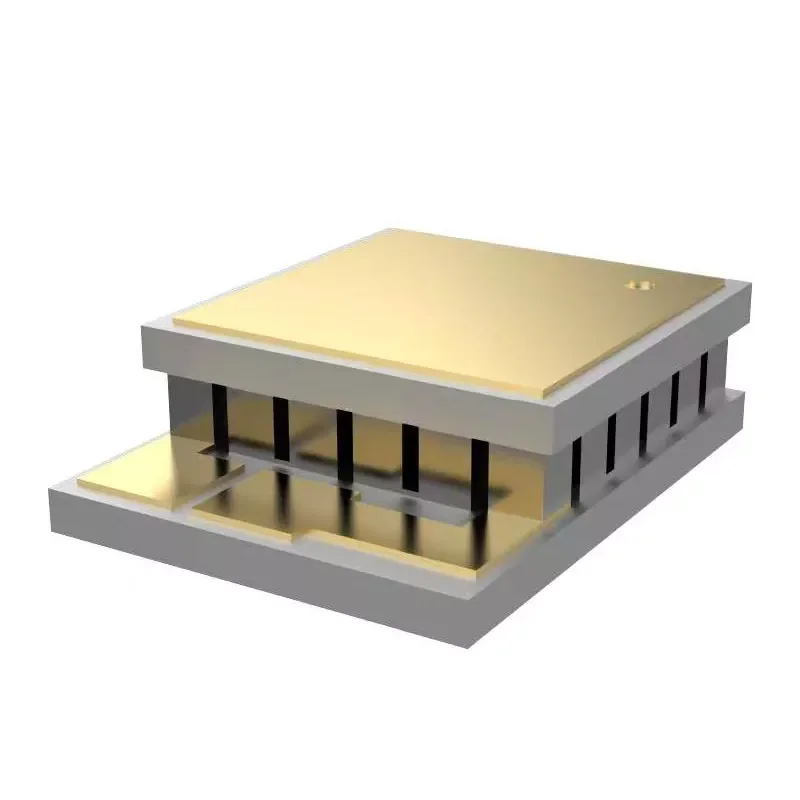

| Systemy Laserowe | Kompaktowe, precyzyjne chłodzenie | Mały rozmiar, szybka reakcja |
| Fotele samochodowe | Cooling and heating | Odwracalne poprzez odwrócenie prądu |
| Przenośne lodówki | Kompaktowy, zasilany akumulatorowo | Niska moc, brak czynnika chłodniczego |
| Sprzęt telekomunikacyjny | Niezawodny, bezobsługowy | Brak ruchomych części, długa żywotność |
| Lotnictwo | Lekki, pozbawiony wibracji | Kompaktowy, półprzewodnikowy |
W naszej fabryce współpracujemy z klientami ze wszystkich tych branż, aby zapewnić lodówki termoelektryczne spełniające ich specyficzne wymagania. Możemy dostarczyć standardowe moduły lub podzespoły zaprojektowane na zamówienie. Nasz zespół inżynierów może pomóc w obliczeniach termicznych, wyborze modułów i integracji systemu.
Ocena dostawcy lodówek termoelektrycznych wymaga skupienia się na możliwościach produkcyjnych, kontroli jakości, wsparciu technicznym i doświadczeniu. Dostawca musi mieć zdolność do produkcji granulek półprzewodników i montażu modułów zgodnie z wymaganymi specyfikacjami. Wymaga to specjalistycznego sprzętu do krojenia pelletu w kostkę, lutowania i testowania. Dostawca musi posiadać system kontroli jakości zapewniający stałą wydajność i niezawodność. Obejmuje to testowanie ΔTmax, Qmax i szczelności. Dostawca musi posiadać wsparcie techniczne umożliwiające pomoc w wyborze modułów i projektowaniu systemu termicznego. Poniższa tabela podsumowuje kryteria oceny.
| Kryterium oceny | Czego szukać | Dlaczego to ma znaczenie |
| Możliwości produkcyjne | Produkcja pelletu, sprzęt do montażu modułów | Zapewnia jakość i spójność produktu |
| Kontrola jakości | ISO 9001, zapisy testów | Zapewnia stałą wydajność |
| Wsparcie techniczne | Inżynieria cieplna, pomoc projektowa | Pomaga w wyborze odpowiedniego modułu |
| Doświadczenie | Osiągnięcia w branży termoelektrycznej | Demonstruje możliwości i niezawodność |
| Personalizacja | Możliwość projektowania modułów niestandardowych | Spełnia specyficzne wymagania aplikacji |
Nasza fabryka w X-Meritan zajmuje się produkcją lodówek termoelektrycznych od ponad dekady. Zainwestowaliśmy w zaawansowany sprzęt do produkcji pelletu i montażu modułów. Posiadamy certyfikat ISO 9001 i prowadzimy szczegółową dokumentację wszystkich testów wydajności. Nasz zespół techniczny jest dostępny, aby pomóc w wyborze modułów i projektowaniu systemu termicznego. Zapraszamy do oceny nas pod kątem tych kryteriów i uznania nas za partnera w zakresie lodówek termoelektrycznych.
Poniższa tabela przedstawia najważniejsze parametry produktów naszych lodówek termoelektrycznych. Moduły te są przeznaczone do szerokiego zakresu zastosowań, od urządzeń medycznych po elektronikę użytkową. Nasza fabryka może również produkować niestandardowe moduły spełniające określone wymagania.
| Parametr | Zakres specyfikacji | Notatki |
| ΔTmaks | 60°C - 75°C | Zależy od klasy modułu |
| Qmaks | 10 W - 200 W | Przy ΔT=0 |
| Imaks | 2 A - 15 A | Maksymalny prąd roboczy |
| Vmaks | 3 V - 30 V | Maksymalne napięcie robocze |
| Rozmiar modułu | 10 x 10 mm do 62 x 62 mm | Dostępne rozmiary niestandardowe |
| Liczba etapów | 1 - 5 | Wielostopniowy dla wyższych ΔT |
| Podłoże ceramiczne | Tlenek glinu, azotek glinu | AlN dla wyższej przewodności cieplnej |
| Lutować | Sn-Sb, Sn-Bi, Au-Sn | Wybrany dla zakresu temperatur |
| Temperatura pracy | -50°C do +150°C | Zależy od lutu i materiałów |
| Długość życia | Ponad 100 000 godzin | Przy odpowiednim zarządzaniu ciepłem |
W naszej fabryce produkujemy lodówki termoelektryczne spełniające te i inne specyfikacje. Możemy dostosować ΔTmax, Qmax, rozmiar i liczbę stopni do konkretnego zastosowania. Nasz system kontroli jakości obejmuje testowanie każdego modułu pod kątem wydajności i niezawodności. Naszym celem jest dostarczanie naszym klientom wysokiej jakości lodówek termoelektrycznych, które spełniają ich potrzeby w zakresie zarządzania ciepłem.
Pytanie 1: Jaka jest typowa wydajność chłodnicy termoelektrycznej w porównaniu z systemem opartym na sprężarce?
Odpowiedź: Współczynnik wydajności (COP) chłodnicy termoelektrycznej wynosi zwykle od 0,5 do 1,5, podczas gdy system oparty na sprężarce ma zwykle współczynnik COP od 2 do 4. Oznacza to, że lodówki termoelektryczne są mniej wydajne i zużywają więcej energii przy tej samej ilości chłodzenia. Jednak ich niewielkie rozmiary, brak ruchomych części i precyzyjna kontrola temperatury sprawiają, że są one preferowanym wyborem w wielu zastosowaniach, w których wydajność ma drugorzędne znaczenie w stosunku do innych czynników.
Pytanie 2: Czy chłodziarkę termoelektryczną można używać zarówno do chłodzenia, jak i ogrzewania?
Odpowiedź: Tak, chłodziarka termoelektryczna może być używana zarówno do chłodzenia, jak i ogrzewania. Odwracając kierunek prądu stałego, strony gorąca i zimna zostają zamienione miejscami. Dzięki temu lodówki termoelektryczne idealnie nadają się do zastosowań wymagających zarówno chłodzenia, jak i ogrzewania, takich jak siedzenia samochodowe, chłodziarki do wina i urządzenia medyczne. Przełączanie jest natychmiastowe i nie wymaga żadnych dodatkowych elementów.
Pytanie 3: Jaka jest maksymalna różnica temperatur, jaką może osiągnąć lodówka termoelektryczna?
Odpowiedź: Maksymalna różnica temperatur (ΔTmax) jednostopniowej lodówki termoelektrycznej wynosi zazwyczaj od 60°C do 75°C. W przypadku większych różnic temperatur stosuje się moduły wielostopniowe. Moduł wielostopniowy może osiągnąć ΔTmax wynoszącą 100°C lub więcej. Rzeczywista różnica temperatur osiągnięta w danym zastosowaniu zależy od obciążenia cieplnego i wydajności radiatora po stronie gorącej.
Pytanie 4: Jak długo wytrzymują lodówki termoelektryczne?
Odpowiedź: Lodówki termoelektryczne mają długą żywotność, zwykle od 100 000 do 200 000 godzin, ponieważ nie mają ruchomych części. Żywotność jest ograniczona przez degradację połączeń lutowanych i materiałów półprzewodnikowych. Przy właściwym zarządzaniu temperaturą i warunkach pracy, termoelektryczna chłodnica może służyć przez wiele lat. Nasza fabryka testuje nasze moduły, aby upewnić się, że spełniają nasze specyfikacje dotyczące oczekiwanej żywotności.
Pytanie 5: Jaka jest różnica między jednostopniową a wielostopniową chłodnicą termoelektryczną?

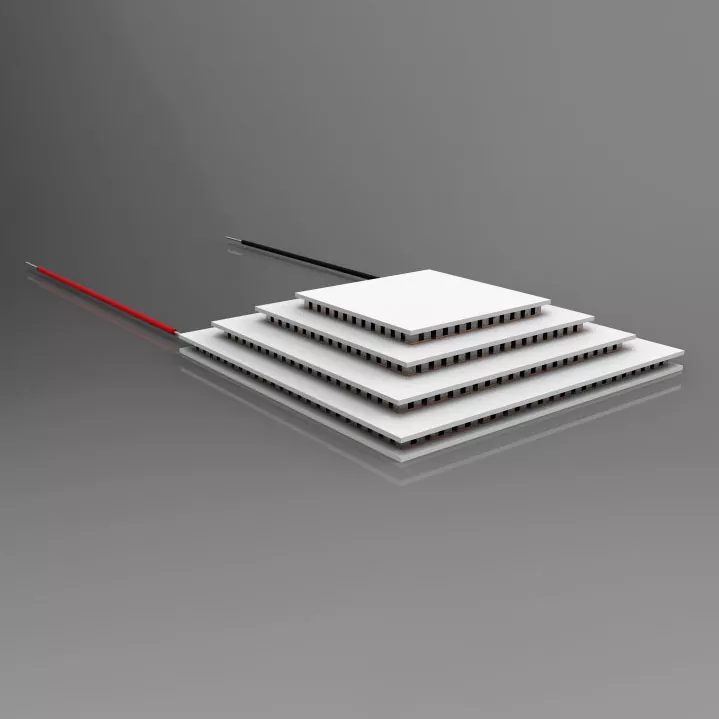

Odpowiedź: Jednostopniowa chłodziarka termoelektryczna ma jedną warstwę granulek półprzewodników i może osiągnąć ΔTmax w zakresie od 60°C do 75°C. Wielostopniowa chłodziarka termoelektryczna składa się z wielu warstw ułożonych jedna na drugiej, przy czym każda warstwa ma wpływ na ogólną różnicę temperatur. Moduły wielostopniowe mogą osiągnąć ΔTmax na poziomie 100°C lub więcej, ale mają niższą moc chłodzenia (Qmax) i są droższe. Stosowane są w zastosowaniach wymagających bardzo niskich temperatur, takich jak detektory podczerwieni i czujniki CCD.
Efekt Peltiera to zjawisko, które odróżnia lodówki termoelektryczne od konwencjonalnych urządzeń chłodniczych. Umożliwia pompowanie ciepła w stanie stałym bez ruchomych części, bez czynnika chłodniczego i bez wibracji. Dzięki temu lodówki termoelektryczne idealnie nadają się do zastosowań wymagających niewielkich rozmiarów, precyzyjnej kontroli temperatury i możliwości przełączania między chłodzeniem a ogrzewaniem. Chociaż są mniej wydajne niż systemy oparte na sprężarkach, ich wyjątkowe zalety sprawiają, że są jedynym realnym wyborem dla wielu wymagających zastosowań. Nasza fabryka w Fuzhou X-Meritan Technology Co., Ltd. posiada wiedzę i sprzęt do produkcji wysokiej jakości lodówek termoelektrycznych, które spełniają najbardziej rygorystyczne wymagania. Stosujemy wysokiej jakości materiały półprzewodnikowe, precyzyjne procesy montażu i rygorystyczne testy, aby zapewnić, że nasze moduły zapewniają niezawodne działanie i długą żywotność.
Niezależnie od tego, czy projektujesz urządzenia medyczne, systemy laserowe, komponenty samochodowe czy elektronikę użytkową, zapraszamy do kontaktu w celu omówienia wymagań dotyczących lodówek termoelektrycznych. Możemy dostarczyć próbki, dane techniczne i niestandardowe rozwiązania. Nasze zaangażowanie w jakość i zadowolenie klientów uczyniło z nas zaufanego partnera dla firm na całym świecie.
Skontaktuj się z Fuzhou X-Meritan Technology Co., Ltd. już dziśaby omówić wymagania dotyczące chłodziarek termoelektrycznych i odkryć, w jaki sposób efekt Peltiera może rozwiązać problemy związane z zarządzaniem ciepłem.
