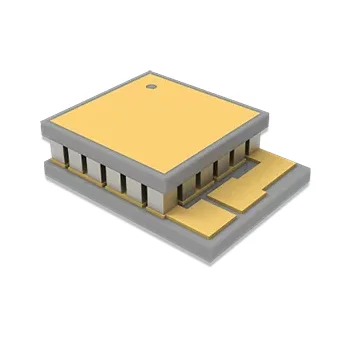

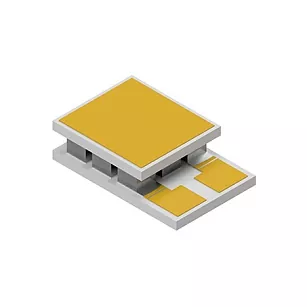

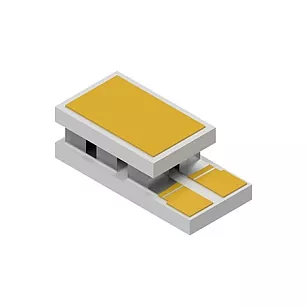

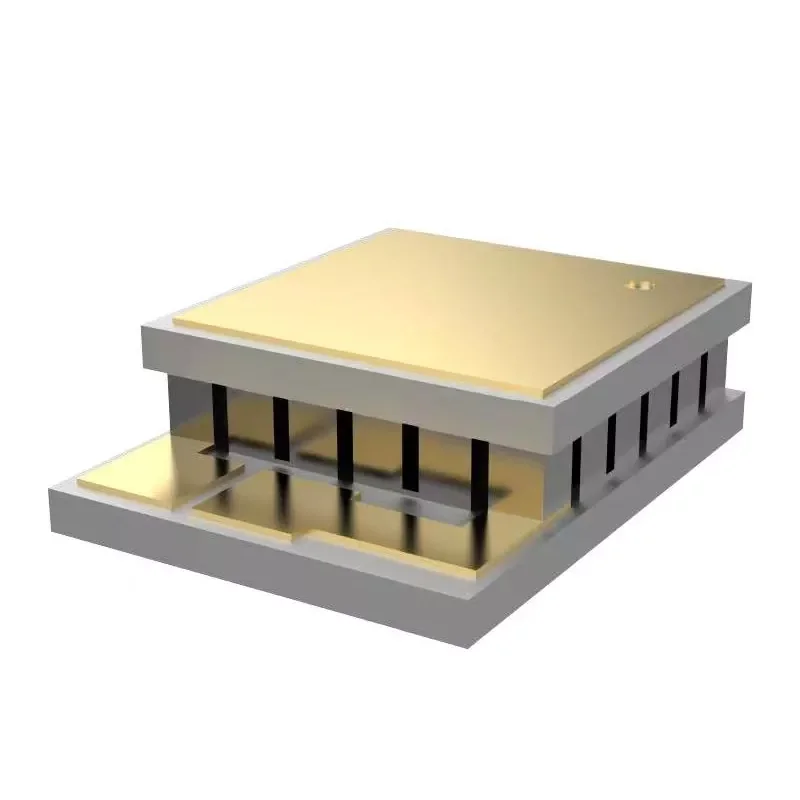

Mikrochłodnice termoelektryczne dla optoelektroniki

X-Meritan obejmuje możliwości w zakresie opracowywania materiałów termoelektrycznych, produkcji komponentów chłodnic termoelektrycznych (TEC) i projektowania rozwiązań termicznych. Te mikrotermoelektryczne chłodnice do urządzeń optoelektronicznych wykorzystują efekt Peltiera do aktywnego chłodzenia lub ogrzewania, eliminując potrzebę stosowania sprężarek, czynników chłodniczych lub ruchomych części mechanicznych. Nadają się do elementów wrażliwych na temperaturę, takich jak diody laserowe, urządzenia komunikacji optycznej, fotodetektory, moduły lidarowe i inne kompaktowe elementy optoelektroniczne.

Cechy:

●  Zminiaturyzowana konstrukcja, odpowiednia dla ograniczonych przestrzennie opakowań optoelektronicznych i precyzyjnych opakowań elektronicznych.

●  Obsługuje precyzyjną kontrolę temperatury, pomagając zmniejszyć wpływ dryftu temperatury na wydajność urządzenia.

● Półprzewodnikowa konstrukcja chłodząca, pozbawiona ruchomych części, zapewniająca stabilną i niezawodną długoterminową pracę.

●  Odporność na wysokie temperatury: Nadaje się do zastosowań wymagających stabilnej kontroli temperatury w podwyższonych temperaturach otoczenia.

●  Brak wibracji i szumów mechanicznych: struktura półprzewodnikowa nadaje się do precyzyjnych systemów optycznych i czułego sprzętu pomiarowego.

●  Zgodny z RoHS, ułatwiający zastosowanie w projektach na rynku globalnym.

Scenariusze zastosowań:

●  Kontrola temperatury optycznych urządzeń komunikacyjnych, zwłaszcza kontrola temperatury peryferyjnej diod laserowych, DFB, EML i TOSA/ROSA.

●  Stabilizacja temperatury nadajników i odbiorników LiDAR.

● Źródła światła i czujniki w sprzęcie do badań medycznych.

●  Precyzyjne stanowiska do testów optycznych i laboratoryjne platformy kalibracyjne.

●  Zastosowania związane z pakowaniem wymagające małych rozmiarów, niskich wibracji i szybkiej reakcji.

Specyfikacje i dostosowywanie

Kryteria wyboru

Wybierając mikrochłodnice termoelektryczne do optoelektroniki, należy wziąć pod uwagę następujące parametry:

Wymiary: dostosowane na podstawie podstawy urządzenia i komory montażowej

Grubość: musi równoważyć opór cieplny, siłę mocowania i przestrzeń montażową

Maksymalny prąd roboczy: musi być zgodny ze strategią zasilania przemiennika i kontrolą temperatury

Maksymalna różnica temperatur (Delta Tmax): Zależy od warunków radiatora na gorącej końcówce

Wydajność pompy ciepła (Qmax): Określa, ile ciepła można usunąć

Rezystancja i napięcie: wpływają na straty napędu i dokładność sterowania

Podczas dostosowywania potwierdzimy:

Wymiary źródła ciepła: chip laserowy, pakiet TO, mikrosensor lub zintegrowany moduł optoelektroniczny.

Materiały interfejsu: niklowanie, zgodność z lutowaniem lub specjalne wymagania dotyczące metalizacji.

Zakres temperatury roboczej: stabilizacja temperatury pokojowej, praca w niskiej temperaturze lub kompensacja wysokiej temperatury.

Wymagania konstrukcyjne: Ultra cienka konstrukcja, większa gęstość pompy ciepła lub inne ograniczenia przestrzenne.

Dane techniczne

Dlaczego warto wybrać X-Meritana?

Miniaturowa konstrukcja TEC: Micro TEC o wymiarach zaledwie 1,5 × 1,1 mm i minimalnej grubości 0,65 mm.

Wysoka gęstość pompy ciepła: do około 43 W/cm², odpowiednia do kompaktowych zastosowań o dużym strumieniu ciepła.

Wiedza specjalistyczna w zakresie materiałów termoelektrycznych: Wewnętrzny rozwój materiałów termoelektrycznych wspiera zoptymalizowaną wydajność TEC i projekty specyficzne dla aplikacji.

Niestandardowe rozwiązania TEC: niestandardowe wymiary, właściwości elektryczne, konfiguracja materiału, metalizacja i struktury połączeń w oparciu o wymagania aplikacji.

Od prototypu do produkcji: wsparcie od projektu termicznego i opracowania prototypu po testowanie i produkcję seryjną.

Często zadawane pytania

Dlaczego ten produkt lepiej nadaje się do urządzeń optoelektronicznych niż standardowe radiatory?

Standardowe radiatory zapewniają jedynie chłodzenie pasywne, więc temperatura urządzenia zmienia się wraz ze zmianami temperatury otoczenia. Z kolei mikrochłodnice termoelektryczne aktywnie kontrolują temperaturę, przywracając temperaturę roboczą do docelowego zakresu, co czyni je idealnymi do systemów optoelektronicznych wrażliwych na dryf temperatury.

Co powinno być priorytetem w projektach diod laserowych?

Nie należy skupiać się wyłącznie na samej płycie chłodzącej, ale na całej ścieżce termicznej: styku źródła ciepła, materiałach interfejsu, konstrukcji radiatora i tym, czy prąd zasilania jest odpowiednio dopasowany.

Czy X-Meritan może dostosować rozmiar lodówki termoelektrycznej (TEC)?

Tak. X-Meritan może ocenić niestandardowe rozmiary i konfiguracje na podstawie rysunków technicznych, próbek lub specyfikacji aplikacji. Dostosowanie obejmuje wymiary, właściwości elektryczne, konfigurację materiału P/N, strukturę połączeń i wymagania dotyczące interfejsu.
