Mikrochłodnice termoelektryczne do LiDAR

Przetwornik laserowy znajdujący się w mikrotermoelektrycznych chłodnicach LiDAR generuje ciepło podczas pracy, podczas gdy temperatura otoczenia może znacznie się różnić w zależności od środowiska pracy. Jeśli temperatura lasera zmieni się poza wymagany zakres działania, urządzenie optyczne może nie utrzymać wymaganych warunków pracy.

Micro-TEC można zainstalować bezpośrednio przy module lasera, aby aktywnie odprowadzać ciepło z elementu wrażliwego na temperaturę. W przeciwieństwie do pasywnego radiatora, nie opiera się on wyłącznie na naturalnym lub wymuszonym rozpraszaniu ciepła.

W przypadku kompaktowych zespołów LiDAR główną wartością zastosowania jest zlokalizowana kontrola temperatury. Chłodnicę można umieścić blisko źródła lasera bez konieczności stosowania sprężarki, obwodu czynnika chłodniczego lub ruchomych elementów mechanicznych.

Kluczowe dane techniczne

Rzeczywista wydajność chłodzenia, prąd, napięcie, wymiary i wydajność cieplna zależą od wybranej konfiguracji Micro-TEC i obciążenia cieplnego komponentu LiDAR.

Kompaktowy rozmiar dla modułów LiDAR o ograniczonej przestrzeni

Mikrochłodnice termoelektryczne do LiDAR mają ograniczoną przestrzeń wewnętrzną, ponieważ laser, detektor, elementy optyczne, obwody elektroniczne i struktury rozpraszające ciepło są zintegrowane w jednym zespole.

Nasze Micro-TEC mogą być produkowane w konfiguracjach o rozmiarach mikro do kilku milimetrów. Dzięki temu chłodnicę można umieścić blisko lasera lub innego elementu wrażliwego na ciepło, zamiast zajmować przestrzeń jako oddzielny system chłodniczy.

W przypadku niestandardowych zespołów LiDAR wymiary produktu można ocenić na podstawie dostępnej przestrzeni montażowej, położenia komponentów, konstrukcji montażowej i interfejsu elektrycznego.

Pobór mocy poniżej 1 W

Zużycie energii jest ważnym parametrem projektowym, gdy Micro-TEC jest zintegrowany z pojazdem LiDAR lub innym kompaktowym systemem elektronicznym.

Nasze mikrochłodnice termoelektryczne mogą działać przy poborze mocy poniżej 1 wata w odpowiednich konfiguracjach. Rzeczywiste zapotrzebowanie na moc zależy od wybranej konstrukcji produktu i obciążenia cieplnego, które należy kontrolować.

Na potrzeby oceny technicznej klienci powinni podać docelową temperaturę chłodzenia, obciążenie cieplne, dostępne napięcie i wymiary instalacji, aby można było wybrać odpowiednią konfigurację Micro-TEC.

Chłodzenie półprzewodnikowe bez czynnika chłodniczego

Mikrochłodnice termoelektryczne do LiDAR wykorzystują półprzewodnikowe materiały termoelektryczne umieszczone pomiędzy podłożami ceramicznymi w celu przenoszenia ciepła po przyłożeniu prądu elektrycznego.

Komponent posiada:

● Brak kompresora

● Brak czynnika chłodniczego

● Brak ruchomych części mechanicznych

● Kompaktowa konstrukcja półprzewodnikowa

● Bezpośrednie sterowanie elektryczne

Taka konstrukcja jest przydatna w przypadku modułów LiDAR, w których element chłodzący musi być zainstalowany blisko lasera i zintegrowany z ograniczoną przestrzenią mechaniczną.

Aktywne pompowanie ciepła do laserowej kontroli temperatury

Micro-TEC służy do kontrolowania temperatury docelowego komponentu, a nie po prostu do obniżania temperatury całej obudowy LiDAR.

Po podłączeniu zasilania elektrycznego ciepło jest przekazywane ze strony zimnej do strony gorącej. Stronę zimną umieszcza się w pobliżu lasera lub innego elementu wrażliwego na temperaturę, natomiast stronę gorącą należy podłączyć do skutecznej ścieżki rozpraszania ciepła.

Dlatego projekt termiczny musi uwzględniać obie strony Micro-TEC:

Komponent docelowy → Strona zimna Micro-TEC → Strona gorąca Micro-TEC → Struktura rozpraszania ciepła LiDAR

Jeśli strona gorąca nie będzie w stanie skutecznie usunąć przenoszonego ciepła, wydajność chłodzenia całego systemu zostanie zmniejszona.

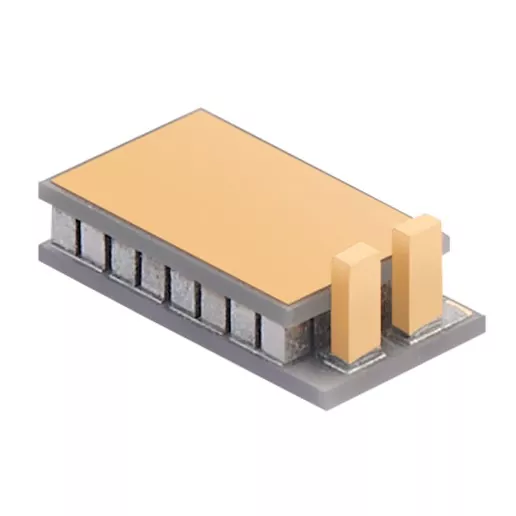

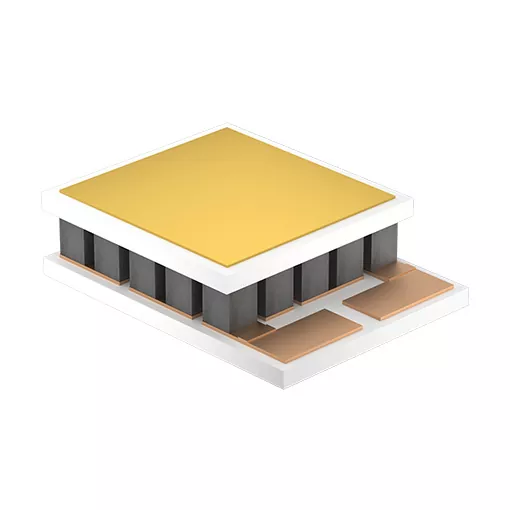

Micro-TEC z nagłówkiem do montażu LiDAR

W przypadku projektów LiDAR wymagających określonego interfejsu mechanicznego możemy dostarczyć mikrochłodnice termoelektryczne z głowicami.

Konfigurację nagłówka można ocenić według:

● Dostępna przestrzeń instalacyjna

● Konstrukcja montażowa

● Położenie komponentu

● Połączenie elektryczne

● Wymagania montażowe

W przypadku konstrukcji niestandardowych klienci mogą dostarczyć istniejącą próbkę lub rysunek techniczny. Oceniamy konstrukcję przed wykonaniem próbki.

Dostosowane mikrochłodnice termoelektryczne

Standardowy Micro-TEC może nie odpowiadać wymiarom lub wymaganiom termicznym konkretnego modułu LiDAR. Obsługujemy produkty niestandardowe w oparciu o próbki lub rysunki klientów.

Proces dostosowywania może obejmować:

Wymiary → Parametry elektryczne → Konstrukcja montażowa → Konfiguracja hedera → Wymagania termiczne

Przed produkcją masową produkowane są próbki w celu potwierdzenia przez klienta. Umożliwia to sprawdzenie Micro-TEC z rzeczywistym zespołem LiDAR przed zwolnieniem ilości produkcyjnej.

Informacje wymagane do wyboru Micro-TEC

W przypadku nowego projektu chłodzenia LiDAR klienci mogą podać następujące informacje:

Jeżeli niektóre parametry nie są jeszcze dostępne, jako punkt wyjścia do oceny technicznej można wykorzystać istniejącą próbkę Micro-TEC lub rysunek montażowy LiDAR.

Instalacja i interfejs termiczny

Interfejs termiczny pomiędzy Micro-TEC a modułem laserowym wpływa bezpośrednio na przenoszenie ciepła.

Zimna strona powinna utrzymywać wystarczający kontakt z docelowym elementem, a jeśli wymaga tego projekt zespołu, można zastosować odpowiedni materiał interfejsu termicznego (TIM).

Strona gorąca wymaga skutecznej ścieżki odprowadzania ciepła. Radiator, obudowa lub inna konstrukcja chłodząca powinna być zaprojektowana tak, aby usuwać ciepło przenoszone przez Micro-TEC.

Micro-TEC musi także pracować w ramach określonych parametrów elektrycznych. Nie wolno przekraczać maksymalnego prądu IMAX, ponieważ nadmierny prąd może uszkodzić termoelektryczne złącze półprzewodnikowe.

Możliwości produkcyjne

X-Meritan produkuje mikrochłodnice termoelektryczne, a także kontroluje przygotowanie surowców termoelektrycznych.

Nasze możliwości produkcyjne obejmują:

● Przygotowanie materiału termoelektrycznego

● Precyzyjne przetwarzanie komponentów

● Spawanie

● Montaż

● Mikroopakowanie

● Dostosowana produkcja Micro-TEC

Ta struktura produkcyjna obsługuje projekty wymagające niestandardowych wymiarów Micro-TEC, konstrukcji montażowych lub konfiguracji elektrycznych.

W przypadku niestandardowych zastosowań LiDAR produkt można opracować od poziomu materiału i komponentu, zamiast ograniczać się do istniejącej standardowej chłodnicy.

Proces rozwoju mikrochłodziarki termoelektrycznej

W przypadku niestandardowych projektów chłodzenia LiDAR postępujemy zgodnie z procesem rozwoju opartym na próbkach:

Rysunek klienta / próbka → Ocena techniczna → Projekt produktu → Produkcja próbki → Potwierdzenie próbki → Produkcja masowa

Etap potwierdzenia próbki umożliwia sprawdzenie wymiarów, konstrukcji montażowej, podłączenia elektrycznego i kompatybilności montażu przed masową produkcją.

Aplikacje

Mikrochłodnice termoelektryczne można stosować do kontroli temperatury:

● Nadajniki laserowe LiDAR

● Komponenty optoelektroniczne wrażliwe na temperaturę

● Kompaktowe moduły optyczne

● Motoryzacyjne zespoły LiDAR

● Inne miniaturowe komponenty elektroniczne wymagające lokalnego aktywnego chłodzenia

Jakość i doświadczenie w eksporcie

X-Meritan ma ponad 10-letnie doświadczenie w chłodzeniu miniaturowych półprzewodników i dostarcza produkty Micro-TEC na rynki międzynarodowe.

Firma uzyskała certyfikaty ISO i CE oraz eksportuje produkty do Europy, Ameryki Północnej, Ameryki Południowej, Azji Południowo-Wschodniej i na inne rynki.

Nasze doświadczenie techniczne obejmuje komunikację światłowodową, przemysłowy sprzęt medyczny, inteligentną elektronikę samochodową, elektronikę użytkową i zastosowania badawcze.

Często zadawane pytania

Jakich informacji potrzebujesz, aby wybrać Micro-TEC dla LiDAR?

Najbardziej przydatne informacje obejmują obciążenie cieplne komponentów, temperaturę docelową, dostępne napięcie, maksymalny prąd, wymiary instalacji, konstrukcję montażową i metodę rozpraszania ciepła po stronie gorącej. Do oceny można również wykorzystać rysunek lub istniejącą próbkę Micro-TEC.

Jak mały może być Micro-TEC?

X-Meritan może produkować konfiguracje Micro-TEC o grubości do kilku milimetrów, w zależności od wymaganej konstrukcji i wydajności. Ostateczne wymiary należy potwierdzić zgodnie ze zgłoszeniem.

Czy możesz wykonać Micro-TEC zgodnie z naszym rysunkiem LiDAR?

Tak. Wspieramy personalizację w oparciu o rysunki lub próbki klientów. Produkt jest pobierany i potwierdzany przed masową produkcją.

Czy możesz dostarczyć Micro-TEC z nagłówkiem?

Tak. Konfiguracje hederów są dostępne dla zastosowań wymagających określonej konstrukcji montażowej lub przyłączeniowej. Dokładna konstrukcja hedera jest potwierdzona zgodnie z zespołem LiDAR.

Czy Micro-TEC może działać poniżej 1 W?

Tak, odpowiednie konfiguracje mogą działać przy poborze mocy mniejszym niż 1 W. Rzeczywisty pobór mocy zależy od konstrukcji Micro-TEC, warunków pracy i obciążenia termicznego.

Jaki jest główny problem związany z instalacją?

Dwa najważniejsze punkty to kontakt termiczny po stronie zimnej i rozpraszanie ciepła po stronie gorącej. Strona zimna wymaga skutecznego kontaktu z docelowym elementem, natomiast strona gorąca musi mieć wystarczającą drogę do usunięcia przenoszonego ciepła.

Czy Micro-TEC może być używany w sposób ciągły?

Ciągła praca zależy od wybranej konfiguracji Micro-TEC oraz jej określonych elektrycznych i termicznych warunków pracy. Produkt należy eksploatować w określonych granicach napięcia i prądu, a strona gorąca musi być odpowiednio chłodzona.

Co się stanie, jeśli prąd IMAX zostanie przekroczony?

Przekroczenie określonego prądu IMAX może spowodować nadmierne naprężenia elektryczne i termiczne oraz może uszkodzić termoelektryczne złącze półprzewodnika. Dlatego też Micro-TEC powinien być eksploatowany w określonym zakresie elektrycznym.

X-Meritan dostarcza mikrotermoelektryczne chłodnice do LiDAR z mikrostrukturami, półprzewodnikowym chłodzeniem Peltiera, niestandardowymi konfiguracjami montażu i opracowywaniem na podstawie próbek.

W przypadku nowego projektu chłodzenia LiDAR prześlij nam swój rysunek, próbkę, wymiary montażowe, obciążenie cieplne, temperaturę docelową lub istniejącą specyfikację Micro-TEC. Możemy ocenić wymagania i opracować odpowiedni Micro-TEC w celu potwierdzenia próbki przed masową produkcją.
