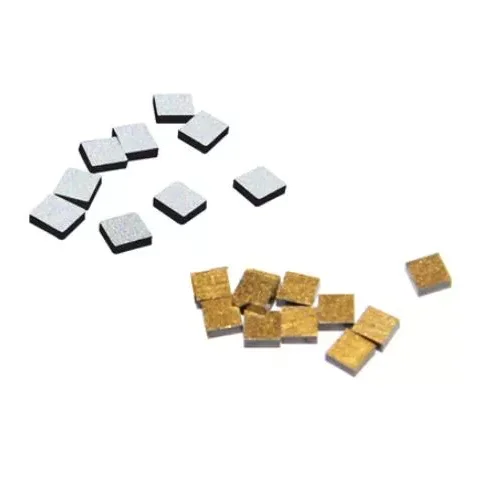

NTC w opakowaniu filmowym

X-Meritan opracowuje kompaktowe komponenty do pomiaru temperatury dla elektroniki wymagającej szybkiej reakcji, stabilnej detekcji termicznej i odporności na warunki środowiskowe. W wielowarstwowej strukturze zastosowano tlenki metali przejściowych, takich jak mangan i nikiel, a wrażliwa warstwa została wytworzona w procesie rozpylania magnetronowego.

Opakowany w folię NTC zapewnia typową reakcję termiczną w ciągu 3 sekund, działa w zakresie od -40°C do +125°C i ma wartość B wynoszącą 3950 K. Jego chemicznie obojętna folia zewnętrzna zapewnia odporność na kwasy, zasady i rozpuszczalniki organiczne, dzięki czemu nadaje się do zastosowań przemysłowych, medycznych, elektroniki użytkowej i motoryzacyjnej.

Kluczowe dane techniczne

Wydajność

Szybka reakcja termiczna

Niska pojemność cieplna wynosząca około 1 J/K zmniejsza opóźnienie termiczne i umożliwia typową stabilizację temperatury w ciągu 3 sekund. Jest to przydatne w monitorowaniu akumulatorów, przyrządach medycznych i energoelektronice, gdzie należy wykryć szybkie zmiany temperatury.

Szeroki zakres temperatur

Zakres roboczy od -40°C do +125°C umożliwia zastosowanie w zastosowaniach narażonych na warunki zimnego rozruchu, podwyższone temperatury otoczenia i powtarzające się zmiany termiczne.

Odporność chemiczna

Obojętna powłoka zewnętrzna chroni strukturę czujnika przed kwasami, zasadami i rozpuszczalnikami organicznymi. W przypadku ciągłego narażenia na wysoce stężone opary korozyjne zaleca się walidację specyficzną dla danego zastosowania.

Dokładność i odporność

Dokładność temperatury

Dostępne informacje o produkcie nie definiują uniwersalnej specyfikacji dokładności, takiej jak ±1°C lub ±0,5°C. Rzeczywista dokładność systemu zależy od tolerancji rezystancji, tolerancji wartości B, projektu obwodu, rozdzielczości ADC, instalacji i kalibracji.

W przypadku projektów wymagających ±1°C lub ±0,5°C docelową dokładność należy określić podczas zapytania ofertowego, aby firma X-Meritan mogła ocenić odpowiednią konfigurację.

Opcje oporu

Wartość rezystancji należy dobrać odpowiednio do obwodu pomiarowego i zakresu temperatury docelowej. Typowe konfiguracje NTC obejmują 10 kΩ, 47 kΩ i 100 kΩ, przy czym dokładne dostępne wartości i tolerancje należy potwierdzić dla wybranego modelu X-Meritan.

Powyższe wartości są przykładami wyboru, a nie uniwersalnymi specyfikacjami. Ostateczne parametry należy potwierdzić w obowiązującej karcie katalogowej.

Porównanie czujników

Porównanie technologii

W przypadku kompaktowych systemów elektronicznych w określonym zakresie temperatur struktura cienkowarstwowa oferuje praktyczne połączenie szybkiej reakcji, małych rozmiarów i łatwej integracji obwodów.

Obszary zastosowań

Sprzęt przemysłowy

NTC w opakowaniu foliowym może monitorować temperaturę w silnikach, transformatorach i sprzęcie zasilającym. Szeroki zakres działania i szybka reakcja umożliwiają monitorowanie temperatury w czasie rzeczywistym.

Urządzenia medyczne

Termometry cyfrowe i sprzęt diagnostyczny mogą czerpać korzyści z niskiej pojemności cieplnej i szybkiej reakcji termicznej. W przypadku zastosowań medycznych o rygorystycznych wymaganiach dotyczących dokładności należy poddać walidacji cały system pomiarowy.

Elektronika użytkowa

Smukła konstrukcja nadaje się do smartfonów, urządzeń do noszenia, systemów zarządzania baterią i innych zespołów o dużej gęstości, w których przestrzeń instalacyjna jest ograniczona.

Elektronika samochodowa

Czujnik może być używany do monitorowania komory silnika i akumulatora. Struktura tlenku Mn/Ni/Co jest przeznaczona do zastosowań związanych ze zmianami temperatury i naprężeniami termicznymi.

Uwagi dotyczące integracji

Samonagrzewające się

Prąd roboczy powinien mieścić się w określonych granicach. Nadmierny prąd może powodować samonagrzewanie i wprowadzać błędy pomiaru temperatury.

Obsługa mechaniczna

Podczas instalacji należy unikać ostrego zginania, nadmiernego nacisku lub naprężeń rozciągających na korpusie folii. Cienka warstwa funkcjonalna wymaga kontrolowanego manipulowania.

Lutowanie

Użyj odpowiedniego, zgodnego ze standardami branżowymi profilu lutowniczego, aby zredukować szok termiczny w strukturze wielowarstwowej. Warunki lutowania produkcyjnego należy sprawdzić przed produkcją masową.

Wymagania dotyczące zapytania ofertowego

W przypadku zamówień OEM i zamówień masowych kupujący powinni podać wymaganą wartość rezystancji, tolerancję rezystancji, wartość B, temperaturę roboczą, dokładność celu, czas reakcji, wymiary, metodę połączenia, środowisko zastosowania i szacunkową ilość.

Na przykład zapytanie ofertowe może określać: rezystancję nominalną 10 kΩ lub 100 kΩ, tolerancję ±1%, pracę w zakresie od -40°C do +125°C i dokładność systemu ±0,5°C. X-Meritan może następnie ocenić odpowiednią konfigurację w zależności od rzeczywistego zastosowania.

X-Meritan spełnia wymagania dotyczące pomiaru temperatury dla producentów elektroniki i projektów OEM, w tym wymagania dotyczące rezystancji, tolerancji, wymiarów i wydajności specyficzne dla aplikacji.

Często zadawane pytania

Jakie wartości rezystancji są dostępne?

Typowe opcje rezystancji NTC obejmują 10 kΩ, 47 kΩ i 100 kΩ. Dostępną wartość rezystancji, tolerancję i wartość B należy potwierdzić zgodnie z wybranym modelem X-Meritan i wymaganiami aplikacji.

Czy NTC może osiągnąć dokładność ±1°C lub ±0,5°C?

Dokładność temperatury końcowej zależy od tolerancji rezystancji, tolerancji wartości B, projektu obwodu, rozdzielczości ADC, instalacji i kalibracji. W przypadku zastosowań wymagających dokładności systemu ±1°C lub ±0,5°C firma X-Meritan może ocenić odpowiednią konfigurację w oparciu o wymagania klienta.

Jaki jest zakres temperatur pracy?

Określony zakres temperatur roboczych wynosi od -40°C do +125°C, dzięki czemu czujnik nadaje się do wielu zastosowań przemysłowych, motoryzacyjnych, akumulatorowych, medycznych i elektroniki użytkowej.

Jak szybko czujnik reaguje na zmiany temperatury?

Typowy czas reakcji termicznej wynosi ≤3 sekundy. Rzeczywista reakcja może się różnić w zależności od metody instalacji, kontaktu termicznego, przepływu powietrza i otoczenia.

Czy X-Meritan może zapewnić niestandardowe konfiguracje NTC?

Tak. W przypadku projektów OEM i projektów masowych klienci mogą określić wartość rezystancji, tolerancję, wartość B, zakres temperatur, docelową dokładność, wymiary, metodę połączenia i inne wymagania aplikacji na potrzeby oceny konfiguracji.
