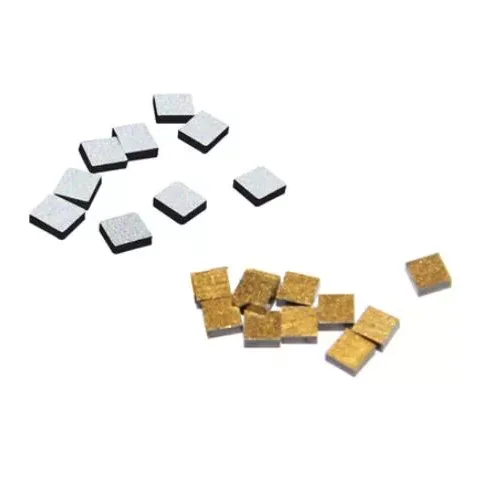

Niskotemperaturowy NTC

Niskotemperaturowe termistory NTC firmy X-Meritan są przeznaczone do wykrywania temperatury w środowiskach niskotemperaturowych i kriogenicznych, gdzie wymagana jest określona reakcja rezystancja-temperatura. Element czujnikowy jest wykonany ze spiekanego kompozytu tlenków metali, co zapewnia ujemny współczynnik temperaturowy niezbędny do wykrywania zmian temperatury poprzez zmiany rezystancji.

Termistor można skonfigurować do zastosowań obejmujących wykrywanie poziomu cieczy kriogenicznej, monitorowanie temperatury uzwojenia silnika, nowy sprzęt energetyczny, automatykę przemysłową oraz specjalistyczne systemy laboratoryjne lub medyczne. Charakterystyki rezystancji, wymiary czujnika, obudowa, przewody doprowadzające i inne specyfikacje można dostosować do wymagań sprzętu.

Zasada ujemnego współczynnika temperaturowego

NTC oznacza ujemny współczynnik temperaturowy. Jego podstawową cechą jest to, że opór elektryczny zmienia się odwrotnie proporcjonalnie do temperatury.

Niższa temperatura → Wyższa rezystancja

Wyższa temperatura → Niższy opór

Gdy zmienia się temperatura otoczenia, rezystancja spiekanego materiału czujnikowego z tlenkiem metalu zmienia się odpowiednio. Obwód pomiarowy określa temperaturę poprzez pomiar tej rezystancji i porównanie jej z określoną charakterystyką rezystancji i temperatury termistora (R/T).

Charakterystyka elektryczna

Zachowanie elektryczne termistora jest określone przez jego zależność rezystancji od temperatury i tolerancje związane z określonymi parametrami.

Wartości rzeczywiste należy brać z obowiązującej specyfikacji produktu lub danych testowych dla wybranej konfiguracji. W przypadku zastosowań niskotemperaturowych charakterystykę elektryczną należy oceniać w całym rzeczywistym zakresie wykrywania, a nie na podstawie samej wartości rezystancji 25°C.

Wykrywanie poziomu cieczy kriogenicznej

Termistor można skonfigurować do wykrywania poziomu cieczy w mediach kriogenicznych, takich jak ciekły azot i ciekły tlen.

Zasada detekcji opiera się na zmianach stanu termicznego wokół elementu czujnikowego. Kiedy element zmienia się z warunków pokrytych cieczą i narażonych na działanie pary, jego rezystancja odpowiednio się zmienia. Obwód pomiarowy lub sterujący może wykorzystać tę zmianę rezystancji do zidentyfikowania odpowiedniego stanu poziomu cieczy.

W tym przypadku położenie czujnika, zakres temperatury docelowej, charakterystykę R/T, hermetyzację i metodę instalacji należy rozpatrywać łącznie. Konfigurację należy również ocenić w odniesieniu do rzeczywistej struktury medium i sprzętu, szczególnie w przypadku zastosowań obejmujących ciecze kriogeniczne.

Monitorowanie temperatury uzwojenia silnika

Termistor można osadzić w uzwojeniu silnika w celu monitorowania zmian temperatury podczas pracy.

Zainstalowany blisko uzwojenia, czujnik NTC zapewnia zależny od temperatury sygnał elektryczny, który można podłączyć do obwodu zabezpieczającego lub sterującego. Zmiany temperatury uzwojenia powodują odpowiednie zmiany rezystancji, umożliwiając systemowi identyfikację nieprawidłowych warunków termicznych i zainicjowanie wymaganego monitorowania lub reakcji zabezpieczającej.

Zastosowania silnikowe wymagają dokładnego rozważenia wymiarów czujnika, wymagań izolacyjnych, konstrukcji przewodu doprowadzającego, charakterystyki rezystancji i pozycji montażowej. Czujnik musi mieścić się w dostępnej przestrzeni uzwojenia, zachowując wymaganą izolację elektryczną i układ połączeń.

Inne obszary zastosowań

Termistor można również zintegrować ze sprzętem, w którym wymagane jest sprzężenie zwrotne w niskiej temperaturze do kontroli procesu, ochrony lub zarządzania temperaturą.

Obowiązujące obszary obejmują nowy sprzęt energetyczny, systemy automatyki przemysłowej, sprzęt laboratoryjny, medyczne systemy chłodzenia i specjalistyczne moduły chłodzące. Odpowiednia konfiguracja zależy od temperatury roboczej, interfejsu elektrycznego, warunków instalacji i wymaganych charakterystyk wykrywania.

Produkcja i zapewnienie jakości

X-Meritan ma ponad 10-letnie doświadczenie w zarządzaniu ciepłem w półprzewodnikach, obejmujące możliwości obejmujące opracowywanie materiałów, produkcję komponentów, montaż, testowanie i projektowanie rozwiązań w zakresie zarządzania ciepłem.

Jej zakłady produkcyjne i testowe obsługują procesy obejmujące lutowanie, rozpływ, dozowanie, cięcie, uszczelnianie, utwardzanie i drukowanie. Ocena jakości termistora może obejmować kontrolę materiału, produkcję elementów, spiekanie, hermetyzację, testy elektryczne, testy R/T, kontrolę wymiarową i ostateczną weryfikację zgodnie z obowiązującymi wymaganiami produktu.

Typowa sekwencja produkcji i kontroli to:

Przygotowanie materiału → Produkcja elementów → Spiekanie → Hermetyzacja → Testowanie elektryczne → Testowanie R/T → Kontrola końcowa

System zarządzania jakością w firmie posiada certyfikat ISO 9001:2015. Dla odpowiednich produktów i konfiguracji można zapewnić zgodność z dyrektywami RoHS i REACH.

Rysunki i próbki klientów można również wykorzystać jako odniesienia do projektowania, gdy standardowa konfiguracja nie spełnia wymagań docelowego sprzętu. Weryfikację próbki można przeprowadzić przed produkcją seryjną, aby potwierdzić wymagane specyfikacje elektryczne i mechaniczne.

Często zadawane pytania

Co znaczy NTC?

NTC oznacza ujemny współczynnik temperaturowy. Termistor NTC ma rezystancję, która maleje wraz ze wzrostem temperatury i rośnie wraz ze spadkiem temperatury. Ta przewidywalna zależność pozwala na wykorzystanie komponentu do pomiaru, monitorowania i ochrony temperatury.

Co oznaczają wartości R25 i B w NTC?

R25 to rezystancja nominalna mierzona w temperaturze 25°C, natomiast wartość B opisuje zależność rezystancji od temperatury w określonym zakresie temperatur. Obydwa są używane razem z odpowiednią charakterystyką R/T podczas oceny termistora.

Can an NTC be used for liquid nitrogen or liquid oxygen level detection?

Czujnik NTC można skonfigurować do wykrywania poziomu cieczy kriogenicznej, jeśli jego charakterystyka rezystancji i temperatury, opakowanie, położenie montażowe i interfejs elektryczny są odpowiednie dla danego zastosowania. Ostateczną konfigurację należy sprawdzić pod kątem wymaganej temperatury roboczej, medium i warunków sprzętowych.

Czy w uzwojeniach silnika można osadzić niskotemperaturowy czujnik NTC?

Tak. Termistor można zaprojektować do wbudowanego monitorowania temperatury uzwojenia silnika, gdy jego wymiary, izolacja, konfiguracja przewodów, zakres temperatur i charakterystyka elektryczna są zgodne z konstrukcją silnika.
