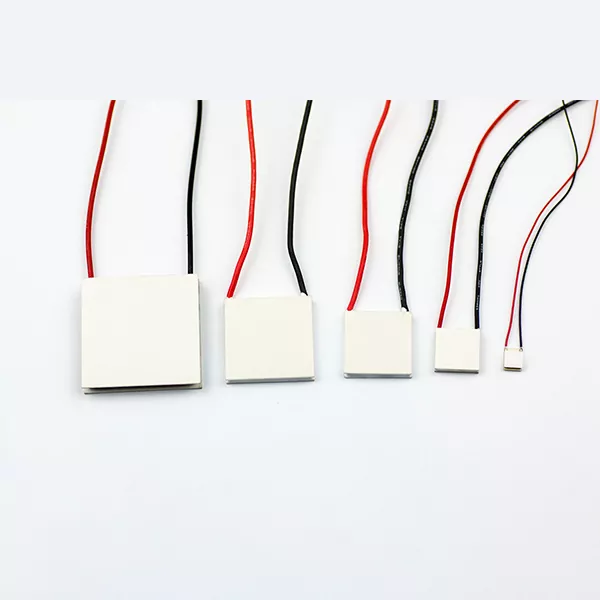

Ogólne Chłodnice TE z połączeniem szeregowym lub równoległym do zastosowań specjalnych

W przypadku zastosowań w komunikacji światłowodowej, sprzęcie medycznym, elektronice samochodowej, przyrządach laboratoryjnych i innych systemach precyzyjnych wybór konfiguracji TEC może bezpośrednio wpłynąć na wydajność chłodzenia i ogólną wydajność systemu. X-Meritan obsługuje konfiguracje szeregowe, równoległe i mieszane szeregowo-równoległe, a także niestandardowe rozwiązania opracowane na podstawie rysunków klientów, próbek i warunków zastosowania.

Elastyczna konfiguracja dla złożonego zarządzania ciepłem

Termoelektryczny system chłodzenia nie zawsze ma rozwiązanie jednomodułowe. Kiedy wymagana wydajność chłodzenia wzrasta lub dostępne zasilanie i przestrzeń instalacyjna stają się coraz bardziej wymagające, może zaistnieć potrzeba współpracy kilku chłodnic TE.

Sposób rozmieszczenia tych chłodnic staje się ważną częścią projektu systemu.

Chłodnice X-Meritan General TE z połączeniem szeregowym lub równoległym do zastosowań specjalnych można konfigurować szeregowo lub równolegle, co pozwala inżynierom wybrać odpowiedni układ w zależności od wymaganej wydajności wymiany ciepła, warunków przepływu, spadku ciśnienia i wydajności systemu. W przypadku zastosowań o bardziej skomplikowanych wymaganiach można rozważyć również konfigurację mieszaną.

Zamiast traktować moduł TEC jako izolowany element, X-Meritan przygląda się działaniu chłodnicy w ramach kompletnego systemu zarządzania temperaturą.

Szeregowy czy równoległy: która konfiguracja jest bardziej odpowiednia?

Różnica między konfiguracją szeregową a równoległą jest związana głównie ze sposobem, w jaki układ chłodzenia radzi sobie z przepływem i rozprowadza obciążenie termiczne.

Konfiguracja serii

Przy układzie szeregowym czynnik chłodzący przechodzi przez chłodnice TE jedna po drugiej. Tworzy to stosunkowo skoncentrowaną ścieżkę przepływu i może zapewnić większą prędkość przepływu przez kanały chłodzące.

Ta konfiguracja może być użyteczna, gdy aplikacja ma kontrolowane natężenie przepływu i wymaga efektywnego przekazywania ciepła w kompaktowym systemie. Ciągła ścieżka przepływu sprawia również, że rozkład przepływu jest stosunkowo prosty.

Kompromisem jest spadek ciśnienia. W miarę podłączania kolejnych chłodnic całkowity opór przepływu wzrasta. W przypadku systemów wymagających dużego natężenia przepływu może to skutkować większymi wymaganiami dotyczącymi pompowania i większym zużyciem energii.

Konfiguracja równoległa

W układzie równoległym przepływ jest rozdzielany pomiędzy wiele chłodnic TE, zamiast przechodzić przez każdą chłodnicę sekwencyjnie.

Zmniejsza to ścieżkę przepływu każdego odgałęzienia i może pomóc w obniżeniu całkowitego spadku ciśnienia. Dzięki temu konfiguracja równoległa jest szczególnie przydatna, gdy system wymaga większego natężenia przepływu lub gdy ważnym czynnikiem jest zmniejszenie energii pompowania.

Głównym wyzwaniem jest dystrybucja przepływu. Jeśli odgałęzienia nie są odpowiednio zaprojektowane, różne chłodnice mogą otrzymywać różne natężenia przepływu, co może mieć wpływ na spójność wydajności cieplnej.

Z tego powodu wybór pomiędzy urządzeniami szeregowymi i równoległymi nie powinien opierać się wyłącznie na wydajności chłodniczej. Należy również wziąć pod uwagę warunki hydrauliczne i cały projekt systemu.

Porównanie chłodnic szeregowych i równoległych TE

Aplikacje

W sprzęcie do komunikacji światłowodowej nasze ogólne chłodnice TE z połączeniem szeregowym lub równoległym do zastosowań specjalnych mogą być stosowane tam, gdzie ważna jest stabilność temperatury elementów optycznych i urządzeń laserowych. W tych systemach kompaktowe wymiary i precyzyjna kontrola termiczna są często ważniejsze niż konwencjonalna wydajność chłodnicza.

W przypadku sprzętu medycznego i przemysłowego chłodzenie TEC może zapewnić lokalną kontrolę temperatury komponentów wrażliwych na temperaturę i precyzyjnych instrumentów. Możliwość dostosowania konfiguracji jest szczególnie przydatna, gdy dostępna przestrzeń instalacyjna jest ograniczona.

Ta sama zasada dotyczy elektroniki samochodowej i sprzętu związanego z LiDAR, gdzie elementy elektroniczne i optyczne mogą wymagać stabilnych temperatur pracy w ramach kompaktowego systemu. W przypadku sprzętu laboratoryjnego i badawczego technologia TEC oferuje kolejne praktyczne podejście do kontrolowanego i zlokalizowanego zarządzania temperaturą.

Dostosowane szeregowo-równoległe rozwiązania TEC

Niektórych systemów zarządzania temperaturą nie można prawidłowo zaadresować za pomocą standardowego modułu TEC.

X-Meritan może bazować na rysunkach klientów, próbkach lub specyfikacjach aplikacji, aby ocenić wymaganą konfigurację chłodnicy TE. W zależności od projektu rozwiązanie może wykorzystywać układ szeregowy, równoległy lub kombinację obu.

Na etapie opracowywania można łącznie uwzględnić takie czynniki, jak wydajność chłodnicza, warunki pracy, wymiary modułu, wymagania dotyczące przepływu i ograniczenia instalacyjne. Po potwierdzeniu konfiguracji można wyprodukować próbki do oceny klienta przed przejściem do produkcji seryjnej.

To podejście jest szczególnie odpowiednie dla projektów OEM i producentów sprzętu opracowujących specjalistyczne systemy zarządzania temperaturą.

Często zadawane pytania

Jaka jest różnica pomiędzy szeregową a równoległą konfiguracją chłodnic TE?

Konfiguracja szeregowa przesyła czynnik chłodzący sekwencyjnie przez wiele chłodnic TE, podczas gdy konfiguracja równoległa dzieli przepływ pomiędzy różne chłodnice. Układy szeregowe mogą zapewnić bardziej skoncentrowaną ścieżkę przepływu, ale mogą powodować większy spadek ciśnienia. Układy równoległe zazwyczaj zmniejszają opór przepływu, ale wymagają odpowiedniego równoważenia przepływu.

Kiedy należy stosować mieszaną konfigurację szeregowo-równoległą?

Konfigurację mieszaną można rozważyć, gdy system musi zrównoważyć wydajność wymiany ciepła, natężenie przepływu i spadek ciśnienia. Łącząc sekcje równoległe i szeregowe, cały układ chłodzenia można dokładniej dostosować do złożonych warunków pracy.

Czy X-Meritan może dostosować chłodnice TE według rysunków lub próbek?

Tak. X-Meritan może opracować konfiguracje chłodnic TE w oparciu o rysunki klientów, próbki i wymagania aplikacji, w tym projekty wymagające określonych wymiarów lub układów szeregowo-równoległych.

Jakie informacje są potrzebne do wyboru konfiguracji TEC?

Przydatnymi punktami wyjścia są wymagania dotyczące chłodzenia, temperatura robocza, wymagana różnica temperatur, napięcie, prąd, warunki przepływu, przestrzeń instalacyjna i warunki rozpraszania ciepła. Bardziej szczegółowe informacje o aplikacji pozwalają X-Meritan na dokładniejszą ocenę konfiguracji.

Czy te chłodnice TE nadają się do optycznego sprzętu komunikacyjnego?

Tak. Chłodzenie termoelektryczne nadaje się do zastosowań wymagających lokalnej i stabilnej kontroli temperatury elementów optycznych i elektronicznych. Rozwiązania X-Meritan można dostosować do konkretnych wymagań przestrzennych i termicznych.
