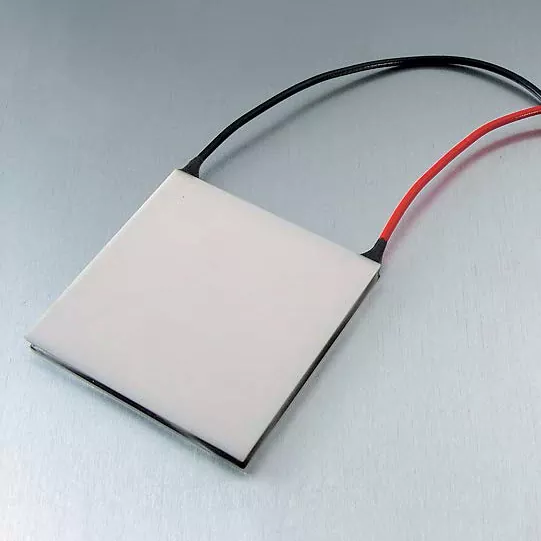

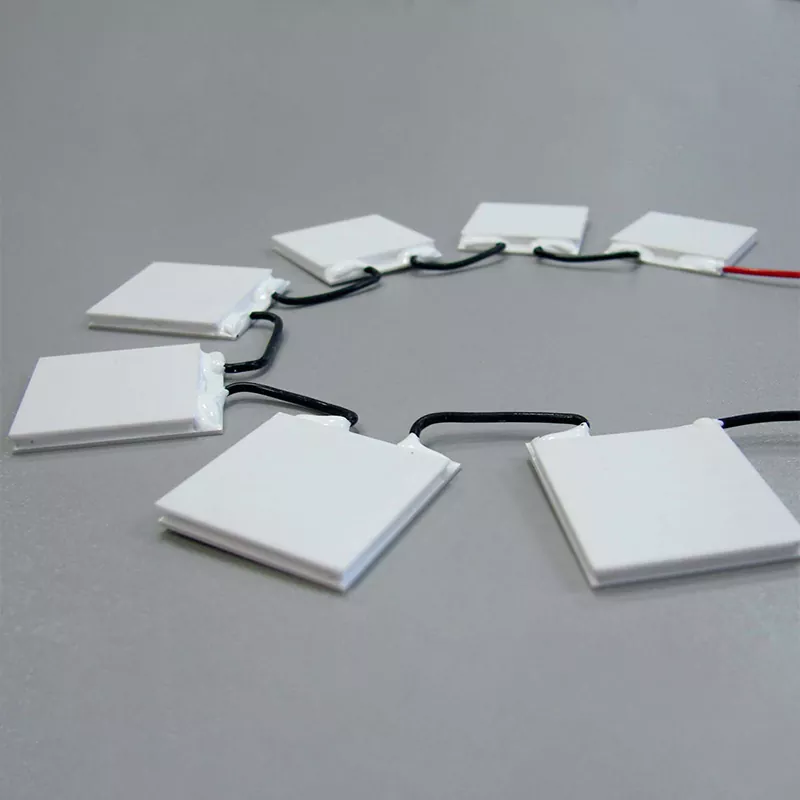

Chłodnice TE o dużej wydajności chłodniczej do zastosowań przemysłowych

X-Meritan dostarcza chłodnice termoelektryczne (TEC) przeznaczone do ciągłego pompowania ciepła w urządzeniach przemysłowych. Moduły te działają na zasadzie Peltiera i nie zawierają sprężarek, czynników chłodniczych ani części ruchomych. Stosowane są tam, gdzie dostęp konserwacyjny jest ograniczony, niedopuszczalne są wibracje lub wymagana jest precyzyjna kontrola temperatury.

Seria o dużej wydajności przeznaczona jest do systemów o znacznych obciążeniach cieplnych. Typowe przykłady obejmują układy diod laserowych, sprzęt do przetwarzania półprzewodników i instrumenty analityczne, które generują stałą moc cieplną.

We własnym zakładzie produkujemy chłodnice TE o dużej wydajności chłodniczej do zastosowań przemysłowych. Obejmuje to przygotowanie materiału termoelektrycznego, obróbkę wlewków, krojenie peletu w kostkę, montaż modułu i testy końcowe. Kontrola nad tymi etapami pozwala nam dostosować skład materiału, geometrię pelletu i dobór lutowia, aby dopasować go do konkretnych warunków pracy.

Dane techniczne

Moduły standardowe obejmują szeroki zakres wydajności chłodniczych. Poniższa tabela zawiera listę typowych parametrów. Dostępne są konfiguracje niestandardowe dla różnych napięć, wymiarów i wymagań dotyczących temperatury strony gorącej.

Specyfikacje weryfikowane są partiami na stanowisku testów termicznych. Na żądanie do każdej przesyłki można dołączyć raport z testu.

Ważna uwaga dotycząca Qmax: Qmax jest mierzone przy zerowej różnicy temperatur pomiędzy stroną ciepłą i zimną. W rzeczywistej pracy strona zimna jest zawsze zimniejsza niż strona gorąca, więc rzeczywista wydajność pompowania ciepła jest niższa. Na przykład moduł o mocy Qmax 200 W może pobierać jedynie 80 W, gdy ΔT wynosi 30 K. Wybór musi opierać się na rzeczywistym punkcie pracy, a nie samej liczbie Qmax.

Struktura i zasada działania

Chłodnice TE o dużej wydajności chłodniczej do zastosowań przemysłowych to półprzewodnikowa pompa ciepła. Prąd stały przenosi ciepło ze strony zimnej do strony gorącej. Strona gorąca musi być podłączona do radiatora lub zimnej płyty, aby odrzucić pompowane ciepło i pobór mocy elektrycznej. Jeśli strona gorąca nie jest skutecznie chłodzona, ciepło przepływa z powrotem do strony zimnej, a wydajność chłodnicza netto spada.

1. Podłoża ceramiczne

Płytki zewnętrzne wykonane są z tlenku glinu lub azotku aluminium. Zapewniają izolację elektryczną podczas przewodzenia ciepła. Płaskość powierzchni jest kontrolowana, aby zapewnić dobry kontakt termiczny ze źródłem ciepła i radiatorem. Zalecany jest materiał termoprzewodzący (TIM) pomiędzy powierzchnią ceramiczną a powierzchnią montażową.

2. Pelety i elektrody półprzewodnikowe

Peletki tellurku bizmutu typu N i P są połączone szeregowo ścieżkami elektrod miedzianych. Liczba i wielkość peletów określa napięcie, prąd i wydajność chłodniczą modułu. Na ścieżkach miedzianych stosujemy wielowarstwowe pokrycie, aby zapobiec utlenianiu podczas długotrwałej pracy.

3. Odrzucanie ciepła po stronie gorącej

Temperatura strony gorącej jest najważniejszym czynnikiem wpływającym na wydajność TEC. Wzrost temperatury strony gorącej o każde 10°C zazwyczaj zmniejsza wydajność chłodzenia o 5–10% i obniża maksymalną osiągalną ΔT. W przypadku modułów o dużej pojemności zalecane jest wymuszone chłodzenie powietrzem, chłodzenie cieczą lub zespoły rurek cieplnych. Pasywne radiatory rzadko wystarczają do całkowitego odrzucenia ciepła powyżej 100 W.

4. Uszczelka obwodowa

Odporna na wilgoć uszczelka epoksydowa otacza wewnętrzny układ półprzewodników. Uszczelnienie to nie zapewnia hermetycznego uszczelnienia, ale chroni pelety i elektrody przed kondensacją i zanieczyszczeniami unoszącymi się w powietrzu w normalnych warunkach przemysłowych. W przypadku dużej wilgotności, zmywania lub warunków zewnętrznych wymagana jest dodatkowa hermetyzacja.

Produkcja i kontrola jakości

X-Meritan produkuje moduły TEC we własnym zakresie. Kolejność produkcji jest następująca:

Przygotowanie wlewków materiału termoelektrycznego

Wytłaczanie i krojenie granulek półprzewodników

Zautomatyzowane umieszczanie i lutowanie pelletu

Metalizacja podłoża ceramicznego

Montaż końcowy i testy elektryczne

Każda partia produkcyjna jest testowana pod kątem rezystancji wewnętrznej, wydajności chłodzenia i wad wizualnych. Zapisy testów są przechowywane w celu zapewnienia identyfikowalności. 建议插入工厂实拍照片或产线流程图片

Metody testowe

Rzeczywiste standardy testów i kryteria akceptacji są uzgadniane z klientem przed produkcją seryjną. Skontaktuj się z nami, aby omówić Twoje specyficzne wymagania.

Certyfikaty i zgodność

Następujące certyfikaty i oświadczenia o zgodności są obecnie aktualizowane.

● ISO 9001:2015 – System zarządzania jakością

● ISO 14001 – System zarządzania środowiskowego

● Zgodność z dyrektywą RoHS

● Zgodność z REACH

● Oznakowanie CE (jeśli dotyczy)

● Certyfikat UL (jeśli dotyczy)

Na życzenie udostępniamy kopie aktualnych certyfikatów. Prosimy o kontakt w celu potwierdzenia aktualnego stanu.

Opcje dostosowywania

Moduły standardowe spełniają wiele zadań związanych z chłodzeniem przemysłowym. W przypadku projektów wielkoseryjnych lub specjalistycznych oferujemy inżynierię na zamówienie w następujących obszarach:

● Niestandardowy rozmiar i wysokość

● Lut i podłoża o wyższej temperaturze dla Th > 150°C

● Wielostopniowe moduły TEC dla większych różnic temperatur

● Wstępnie zamontowane radiatory lub płyty chłodzące

● Zintegrowane czujniki temperatury (NTC lub RTD)

● Specjalne konfiguracje przewodów lub złączy

Typowy projekt niestandardowy przebiega według następującego procesu:

1. Klient podaje obciążenie termiczne, temperaturę strony zimnej, warunki otoczenia i ograniczenia przestrzenne.

2. Nasi inżynierowie symulują wymagany moduł i zapewniają zalecaną konfigurację.

3. Produkujemy próbki do sprawdzenia przez klienta.

4. Po akceptacji przystępujemy do produkcji masowej.

Dlaczego inżynierowie wybierają moduły X-Meritan TEC

Zamiast wymieniać ogólne zalety, oto konkretne możliwości, które wyróżniają nasze moduły:

Własna obróbka materiałów termoelektrycznych

Kontrolujemy proces od surowego wlewka do gotowego urządzenia. Obejmuje to skład materiału, rozmiar peletek i poziomy domieszki. Większość dostawców TEC kupuje gotowe pelety lub wafle i montuje jedynie moduły. Ponieważ zajmujemy się samym materiałem, możemy dostosować wartość ZT i zoptymalizować dla określonych zakresów temperatur.

Testowanie wydajności na poziomie partii

Każda partia produkcyjna jest testowana pod kątem Qmax, ΔTmax i rezystancji wewnętrznej. Raporty z testów są dostępne dla klientów. Dzięki temu możesz sprawdzić, czy moduły odpowiadają Twoim specyfikacjom przed zintegrowaniem ich z systemem.

Inżynieria na zamówienie bez minimalnych kar za zamówienie

Wielu dostawców wymaga dużych minimalnych zamówień na niestandardowe wymiary lub parametry. Utrzymujemy elastyczne harmonogramy produkcji, dzięki czemu możliwe są niestandardowe projekty o umiarkowanych nakładach. Skontaktuj się z nami, przedstawiając swoje wymagania, nawet jeśli przewidywana roczna ilość to tylko kilkaset sztuk.

Bezpośrednia komunikacja z zespołem produkcyjnym

Kontaktując się z X-Meritan, rozmawiasz z inżynierami, którzy mają dostęp do danych produkcyjnych i wyników testów. Ogranicza to powtarzalność typową dla firm handlowych i skraca cykl oceny próby.

Typowe zastosowania

Moduły TEC o dużej wydajności chłodniczej są stosowane w środowiskach, w których aktywne chłodzenie cieczą nie jest praktyczne lub gdzie wymagana jest precyzyjna kontrola temperatury.

Elektroniki Przemysłowej i Telekomunikacji

Chłodzenie diod laserowych i fotodetektorów w systemach światłowodowych

Zarządzanie ciepłem w zewnętrznych szafach telekomunikacyjnych

Stabilizacja temperatury wzmacniaczy mocy i modułów RF

Sprzęt półprzewodnikowy i laserowy

Chłodzenie uchwytów do płytek i komór procesowych

Kontrola termiczna głowic znakujących i tnących laserowo

Stabilizacja temperatury do ław optycznych

Przyrządy medyczne i analityczne

Termocyklery do PCR i chłodzenie bloków próbek

Kontrola temperatury w komorach przechowywania odczynników

Chłodzenie czujników obrazu CCD i CMOS

Transport i sprzęt specjalny

Chłodzenie czujników LiDAR w pojazdach autonomicznych

Systemy wentylacji siedzeń

Przenośne kontenery chłodnicze

Przewodnik wyboru TEC

Aby określić TEC o dużej pojemności, przed skontaktowaniem się z nami przygotuj następujące informacje:

Wymagane obciążenie chłodnicze (w watach) po stronie zimnej. Jest to ciepło wytwarzane przez komponent, który należy schłodzić.

Docelowa temperatura i tolerancja strony zimnej. Na przykład 25°C ± 0,5°C.

Maksymalna dopuszczalna temperatura strony gorącej na podstawie radiatora i warunków otoczenia.

Zakres temperatury otoczenia, w którym będzie działać system.

Dostępny typ radiatora i rezystancja termiczna. Wymuszony obieg powietrza, chłodzenie cieczą lub rura cieplna.

Dostępne napięcie prądu stałego i dozwolony maksymalny pobór prądu.

Ograniczenia dotyczące przestrzeni montażowej: długość, szerokość, wysokość i układ otworów montażowych.

Wymagania dotyczące cykli termicznych: liczba cykli dziennie, wahania temperatury i oczekiwana żywotność.

Warunki środowiskowe: wilgotność, kurz, narażenie chemiczne lub użycie na zewnątrz.

Po podaniu tych danych możemy polecić konkretny moduł lub zaprojektować rozwiązanie niestandardowe. Dostarczymy również krzywe wydajności pokazujące wydajność chłodzenia w funkcji różnicy temperatur dla zalecanego prądu roboczego.

Często zadawane pytania

P: Jak wybrać odpowiedni TEC do mojej aplikacji?

Odpowiedź: Należy znać obciążenie cieplne, które ma zostać usunięte (w watach), maksymalną dozwoloną temperaturę chłodzonego obiektu, temperaturę otoczenia i dostępną wydajność radiatora po stronie gorącej. Podaj te wartości naszym inżynierom, a my zarekomendujemy moduł i prąd pracy.

P: Jaka jest różnica między Qmax a rzeczywistą wydajnością chłodniczą?

Odp.: Qmax to maksymalna wydajność pompowania ciepła, gdy różnica temperatur pomiędzy stroną ciepłą i zimną wynosi zero. Podczas rzeczywistej pracy zawsze występuje różnica temperatur. Rzeczywista wydajność chłodzenia maleje wraz ze wzrostem ΔT. Nasze arkusze danych zawierają krzywe wydajności dla różnych prądów roboczych.

P: Czy TEC może ulec awarii, jeśli gorąca strona stanie się zbyt gorąca?

O: Tak. Dla każdego modułu podana jest maksymalna temperatura strony ciepłej. Przekroczenie tej temperatury może spowodować degradację połączeń lutowanych i skrócenie żywotności modułu. Zawsze projektuj radiator strony gorącej w taki sposób, aby Th mieścił się w granicach znamionowych w najgorszych warunkach otoczenia.

P: Jak długo wytrzymują moduły TEC?

Odp.: Moduły TEC nie mają ruchomych części, więc zużycie mechaniczne nie ma znaczenia. Jednakże cykle termiczne powodują naprężenia w połączeniach lutowanych i mogą ostatecznie prowadzić do zwiększonego oporu wewnętrznego. Wybrane konstrukcje o dużej wydajności zostały ocenione w testach cyklicznych zmian temperatur. Rzeczywisty cykl życia zależy od zakresu temperatur, prądu, szybkości narastania, naprężenia montażowego i wilgotności roboczej. Dane testowe mogą być dostarczone dla kwalifikowanych projektów.

P: Czy dostarczacie dane testowe lub raporty dotyczące niezawodności?

O: Tak. Dla każdej partii produkcyjnej możemy przedstawić zestawienie badanych parametrów. W przypadku większych zamówień możemy przeprowadzić dodatkowe testy niezawodności, takie jak cykle termiczne, przechowywanie w wysokiej temperaturze i narażenie na wilgoć, zgodnie z ustalonymi protokołami.

P: Czy uszczelka epoksydowa jest wodoodporna?

Odp.: Nie. Standardowa uszczelka epoksydowa jest odporna na wilgoć, ale nie jest hermetyczna. W zastosowaniach, w których występuje wysoka wilgotność, kondensacja lub bezpośredni kontakt z wodą, wymagana jest dodatkowa obudowa lub niestandardowa obudowa.

Kontakt i wsparcie techniczne

Aby poprosić o rekomendację lub próbkę, podaj następujące informacje:

● Obciążenie cieplne do usunięcia (W)

● Wymagana temperatura strony zimnej lub różnica temperatur

● Zakres temperatury otoczenia

● Dostępna przestrzeń dla TEC i radiatora

● Dostępne napięcie zasilania

● Oczekiwana ilość roczna

Nasz zespół inżynierów odpowiada w ciągu jednego dnia roboczego. Dostarczamy próbki do oceny przed zamówieniami ilościowymi.
