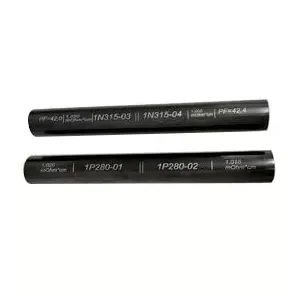

Wytłaczane materiały termoelektryczne

X-meritan produkuje wytłaczane materiały termoelektryczne na bazie materiałów w postaci stałego roztworu Bi2Te3-Sb2Te3 do termoelektrycznych elementów chłodzących, modułów Peltiera i komponentów do kontroli temperatury.

Czym są wytłaczane materiały termoelektryczne?

Są to materiały półprzewodnikowe na bazie Bi2Te3 przetwarzane technologią wytłaczania w celu uzyskania gęstych, drobnoziarnistych i teksturowanych struktur.

W porównaniu z tradycyjnymi metodami przygotowania opartymi na topieniu, wytłaczanie poprawia wiązanie ziaren poprzez odkształcenie plastyczne, zwiększając wydajność obróbki mechanicznej przy jednoczesnym zachowaniu właściwości termoelektrycznych.

Główne systemy materiałowe obejmują:

● Stopy termoelektryczne Bi2Te3-Sb2Te3: Stosowane do zastosowań związanych z chłodzeniem termoelektrycznym w pobliżu temperatury pokojowej.

● Materiały termoelektryczne typu N: w połączeniu z materiałami typu P w celu utworzenia par termoelektrycznych.

● Materiały termoelektryczne typu P: Zapewniają uzupełniające właściwości elektryczne w strukturach TEC.

Zastosowania obejmują:

● Termoelektryczne elementy chłodzące: Komponenty półprzewodnikowe do systemów chłodzenia Peltiera.

● Moduły Peltiera: Urządzenia chłodzące oparte na elementach termoelektrycznych.

● Komponenty Micro TEC: Cienkie struktury termoelektryczne do kompaktowych urządzeń.

● Wielostopniowe konstrukcje TEC: Warstwowe struktury chłodzące wymagające stałej wydajności elementów.

● Urządzenia do kontroli temperatury: Komponenty systemów regulacji termicznej.

Dane techniczne

Cechy

Właściwości mechaniczne

Właściwości mechaniczne wpływają na procesy cięcia, krojenia, przerzedzania i montażu podczas produkcji TEC. Obróbka wytłaczania poprawia wiązanie międzykrystaliczne poprzez odkształcenie plastyczne i zmniejsza defekty strukturalne podczas obróbki.

Wytrzymałość materiału umożliwia obróbkę wiórów termoelektrycznych do grubości do 0,2 mm.

Wydajność termoelektryczna i charakterystyka elektryczna

Kluczowe cechy:

● Przewodność elektryczna: 870–1430 omów⁻¹cm⁻¹.

● Struktura materiału: Gęsta i jednolita struktura wewnętrzna.

● Orientacja tekstury: Kontrolowana orientacja ziaren w celu zapewnienia spójności elementów.

● Parametr wydajności termoelektrycznej: Osiąga 2,9 × 10⁻³ w warunkach próżni 25°C.

Proces wytłaczania w porównaniu z tradycyjnymi materiałami topiącymi się w strefie

Tradycyjne materiały topiące się w strefie mogą osiągać parametry termoelektryczne, ale mogą mieć ograniczenia podczas cięcia i przerzedzania ze względu na charakterystykę rozszczepiania.

Dlaczego wytłaczane materiały termoelektryczne są wykorzystywane do produkcji TEC?

Termoelektryczne urządzenia chłodzące wymagają zrównoważonych właściwości elektrycznych, termicznych i mechanicznych.

Kluczowe zalety:

Ultracienkie przetwarzanie wiórów

Możliwość tworzenia cienkich wiórów: Wytrzymałość mechaniczna ułatwia cięcie i przerzedzanie wiórów termoelektrycznych o grubości do 0,2 mm.

Spójność elementów

Jednorodność strukturalna: Teksturowane struktury poprawiają spójność między elementami termoelektrycznymi stosowanymi w wieloelementowych i wielostopniowych konfiguracjach TEC.

Stabilność cykli termicznych

Struktura materiału: ulepszone wiązanie ziaren pomaga zachować integralność materiału podczas powtarzających się cykli ogrzewania i chłodzenia.

Kompaktowa konstrukcja chłodzenia

Gęsta struktura: Struktury materiałów o dużej gęstości nadają się do kompaktowych elementów termoelektrycznych.

Aplikacje

Produkcja Micro TEC

Chłodzenie komunikacji optycznej: stosowane w cienkich elementach termoelektrycznych w optycznych urządzeniach nadawczo-odbiorczych i laserowych systemach kontroli temperatury.

Aplikacje:

● Chłodzenie nadajnika-odbiornika optycznego: kontrola temperatury elementów optycznych.

● Kontrola temperatury diody laserowej: Regulacja termiczna urządzeń laserowych.

● Moduły komunikacji światłowodowej: Kompaktowe konstrukcje chłodzące.

Wieloetapowy montaż TEC

Wielowarstwowe struktury chłodzące: stosowane tam, gdzie wiele warstw termoelektrycznych wymaga stałej wydajności.

Aplikacje:

● Ułożone struktury termoelektryczne: Wielowarstwowe konfiguracje TEC.

● Wysoka precyzyjna kontrola temperatury: Systemy regulacji termicznej.

● Kompaktowe systemy chłodzenia: Zastosowania chłodzenia o ograniczonej przestrzeni.

Produkcja przemysłowa TEC

Wlewki wytłaczane o dużej średnicy: stosowane do większych termoelektrycznych elementów chłodzących.

Aplikacje:

● Przemysłowy sprzęt do kontroli temperatury: Zlokalizowane zarządzanie temperaturą.

● Elektroniczne systemy chłodzenia: Półprzewodnikowa kontrola termiczna.

● Sprzęt półprzewodnikowy: Precyzyjne chłodzenie elektroniczne.

Kontrola temperatury w medycynie i badaniach

Precyzyjne komponenty chłodzące: stosowane w urządzeniach chłodniczych medycznych i laboratoryjnych urządzeniach do kontroli temperatury.

Aplikacje:

● Medyczne systemy chłodnicze

● Laboratorium do kontroli temperatury

● Instrumenty badawcze

Rodzaje materiałów i zastosowania termoelektryczne

Możliwości produkcyjne

X-meritan integruje przygotowanie materiału termoelektrycznego, obróbkę wytłaczania, obróbkę elementów i integrację montażu.

Procesy produkcyjne:

● Przygotowanie materiału: Przygotowanie kompozycji materiałów termoelektrycznych.

● Przetwarzanie przez wytłaczanie: Tworzenie gęstych teksturowanych struktur.

● Obróbka elementów: Cięcie i kształtowanie elementów termoelektrycznych.

● Połączenie elektryczne: spawanie i obróbka połączeń.

● Integracja montażu: Integracja struktur termoelektrycznych.

● Weryfikacja wydajności: Kontrola przetworzonych komponentów.

Sprzęt produkcyjny:

● Piec zanurzeniowy w cynie

● Maszyna z formą wibracyjną

● Spawarka

● Piekarnik

● Maszyna dozująca

● Automatyczna maszyna uszczelniająca

● Maszyna do cięcia

● Maszyna zestalająca

● Sprzęt do lutowania rozpływowego

● W pełni automatyczna maszyna drukarska

Wytłaczane materiały termoelektryczne X-meritan są oparte na materiałach Bi2Te3-Sb2Te3 o kontrolowanych właściwościach elektrycznych, gęstych teksturach i właściwościach mechanicznych do produkcji TEC.

Specyfikacje obejmują przewodność elektryczną 870–1430 omów⁻¹cm⁻¹, wytrzymałość na ściskanie do 66 MPa, wymiary wytłaczanego wlewka o długości 120 mm / 240 mm i średnicy 25 mm / 30 mm / 35 mm oraz możliwość obróbki cienkich wiórów do 0,2 mm.

Materiały są wykorzystywane do produkcji TEC, modułów Peltiera, chłodzenia komunikacji optycznej, kontroli temperatury w medycynie i zastosowań związanych z zarządzaniem ciepłem półprzewodników.
