Zaprojektowany, aby rozwiązać problemy związane z degradacją międzyfazową i dyfuzją lutowia podczas montażu chłodnicy termoelektrycznej (TEC), X-MeritanPlastry z barierami dyfuzyjnymizapewniają wysoce stabilny, gotowy do montażu komponent do zaawansowanego zarządzania ciepłem. Wprowadzając precyzyjną barierę na bazie niklu pomiędzy podłożem Bi₂Te₃-Sb₂Te₃ a powierzchnią lutowniczą, plastry te skutecznie ograniczają migrację pierwiastków, stabilizując oporność elektryczną i wytrzymałość mechaniczną poprzez powtarzające się cykle termiczne.
Na tej stronie opisano strukturę roboczą, specyfikacje techniczne, opcje powlekania, wskazówki dotyczące wyboru i zakres dostosowywania warstw bariery dyfuzyjnej stosowanych w produkcji TEC. Jeśli porównujesz dostawców,skontaktuj się z naszym zespołem inżynierówaby potwierdzić konstrukcję i wymiary bariery dla procesu montażu.

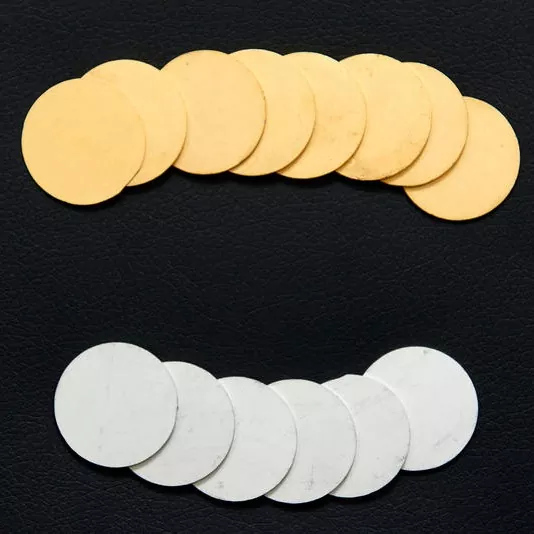

Plasterki z barierami dyfuzyjnymi to wstępnie przetworzone plastry materiału termoelektrycznego z ochronną metalizacyjną strukturą, zaprojektowane w celu kontrolowania interakcji pomiędzy podłożem termoelektrycznym a lutem używanym podczas montażu TEC.
Materiałem bazowym jest wytłaczany wlewek termoelektryczny Bi₂Te₃-Sb₂Te₃. Po precyzyjnej obróbce pomiędzy materiałem termoelektrycznym a zewnętrzną warstwą lutowniczą nakładana jest bariera dyfuzyjna na bazie niklu. Tworzy to kontrolowany interfejs, który pomaga ograniczyć niepożądaną migrację pierwiastków i reakcje międzyfazowe podczas lutowania i późniejszych cykli termicznych.
Bariera jest szczególnie ważna, ponieważ materiał termoelektryczny i lut mają różne właściwości chemiczne i fizyczne. Podczas powtarzającego się ogrzewania i chłodzenia niekontrolowana interakcja na styku może przyczynić się do zmian rezystancji elektrycznej, degradacji mechanicznej lub uszkodzenia złącza lutowanego.
Plasterki te należą do szerszychmateriały termoelektrycznerodziny produktów i są zwykle używane razem zlodówki termoelektryczne, zespoły chłodnic termoelektrycznychIregulatory temperaturyw kompletnych systemach zarządzania ciepłem.
Struktura metalizacji rdzenia wykorzystuje barierę dyfuzyjną na bazie niklu pomiędzy podłożem Bi₂Te₃-Sb₂Te₃ a lutowniczą warstwą zewnętrzną.
Ta warstwa pośrednia pomaga kontrolować ruch składników lutowia w kierunku materiału termoelektrycznego i zapewnia bardziej stabilny interfejs dla montażu TEC. Konfigurację wielowarstwową można wybrać w zależności od zamierzonego procesu lutowania i środowiska operacyjnego.
Zamiast polegać na pojedynczej powłoce powierzchniowej, X-Meritan może zapewnić wielowarstwowe struktury metalizujące, w których różne warstwy pełnią różne funkcje.
Wewnętrzna warstwa barierowa koncentruje się na separacji materiału i kontroli dyfuzji, podczas gdy zewnętrzna warstwa lutownicza jest wybierana zgodnie z procesem łączenia.
Cynowanie bezprądowe jest dostępne w grubościach około 7 ± 2 μm.
Powierzchnia cyny zapewnia dobre powinowactwo do lutowania w konwencjonalnych procesach lutowania i może być stosowana zarówno w systemach lutowania ołowiowych, jak i bezołowiowych, w zależności od procesu montażu klienta.
Ta konfiguracja jest ogólnie odpowiednia, gdy głównym wymaganiem jest praktyczna powierzchnia do lutowania dla standardowej produkcji TEC.
Do zastosowań wymagających cienkiego złotego wykończenia X-Meritan oferuje bezprądowe złocenie o grubości Au mniejszej niż 0,2 μm.
Złoto zapewnia powierzchnię o dobrej odporności na utlenianie i można je brać pod uwagę w zastosowaniach wykorzystujących lutowie AuSn lub tam, gdzie wymagana jest kontrolowana charakterystyka powierzchni.
Opatentowana przez X-Meritan technologia „H” polega na włączeniu warstwy aluminium o grubości około 150 μm w wielowarstwową strukturę barierową.
Konfiguracja przeznaczona jest do zastosowań narażonych na wymagające zmiany temperatur. Dzięki włączeniu dodatkowej warstwy aluminium do struktury metalizacji projekt uwzględnia naprężenia związane z powtarzającą się rozszerzalnością i kurczeniem cieplnym.
Opcję tę można ocenić w zastosowaniach lotniczych, kosmicznych, przemyśle ciężkim i innych zastosowaniach TEC, gdzie cykle termiczne są istotnym czynnikiem projektowym.
Materiał termoelektryczny można zmielić i pokroić zgodnie z rysunkami klienta. Podana dokładność cięcia wynosi około ±15 μm, natomiast minimalna grubość plastra wynosi 0,3 mm.
Wstępnie przetworzone plastry mogą zmniejszyć ilość przygotowania materiału wymaganego przez producentów TEC i zapewnić wymiary bliższe wymaganiom kolejnych operacji montażowych.
| Parametr | Specyfikacja |
|---|---|
| Materiał bazowy | Wytłaczane wlewki Bi₂Te₃-Sb₂Te₃ |
| Minimalna grubość plasterka | ≥ 0,3 mm |
| Grubość | Możliwość dostosowania według rysunku klienta |
| Precyzja cięcia | ±15 µm |
| Bariera dyfuzyjna | Wielowarstwowa struktura na bazie niklu |
| Cynowanie bezprądowe | 7 ± 2 μm |
| Bezprądowe złocenie | < 0,2 µm Au |
| Technologia „H”. | Warstwa barierowa Al o grubości około 150 µm |
| Szlifowanie i cięcie | Dostępne zgodnie z rysunkiem |
| Konfiguracja metalizacji | Możliwość dostosowania w zależności od zastosowania |
| Aplikacja | Chłodzenie termoelektryczne i produkcja TEC |
Tolerancje wymiarowe, strukturę metalizacji i specyfikacje powlekania należy potwierdzić zgodnie z ostatecznym procesem projektowania i montażu TEC. Wyślij swój rysunek donasi inżynierowie sprzedażydo przeglądu wykonalności.
Standardowym podłożem jest wytłaczany materiał termoelektryczny Bi₂Te₃-Sb₂Te₃. Rozpocznij od potwierdzenia wymaganego składu termoelektrycznego, wymiarów materiału, grubości plastra i zamierzonych warunków pracy TEC.
W przypadku konwencjonalnego montażu TEC bariera dyfuzyjna na bazie niklu może zapewnić separację między podłożem termoelektrycznym a powierzchnią lutowniczą.
Jeśli aplikacja wymaga znacznych wahań temperatury, można ocenić bardziej złożoną konfigurację wielowarstwową. Wymaganą konstrukcję należy określić biorąc pod uwagę rzeczywisty profil termiczny i konstrukcję modułu.
Cyna bezprądowa jest ogólnie odpowiednia, gdy stosuje się lutowanie konwencjonalne, wymagany jest lut bezołowiowy, preferowana jest stosunkowo grubsza powierzchnia do lutowania lub ważnym czynnikiem jest koszt produkcji.
Złoto bezprądowe można rozważyć, gdy wymagane jest lutowanie AuSn, należy kontrolować utlenianie powierzchni, preferowane jest cienkie złote wykończenie lub zastosowanie wymaga określonej powierzchni lub właściwości elektrycznych.
Przy wyborze konfiguracji metalizacji należy wziąć pod uwagę liczbę i intensywność cykli temperaturowych. Zastosowania, w których występują częste przejścia między warunkami gorącymi i zimnymi, mogą wymagać dodatkowego uwzględnienia rozszerzalności cieplnej, naprężenia powierzchni styku i integralności warstwy barierowej.
W przypadku tych zastosowań opatentowaną przez firmę X-Meritan technologię „H” można ocenić jako alternatywną konfigurację.
Podaj wymaganą grubość plastra, długość, szerokość, tolerancję i wymagania dotyczące powierzchni na rysunku technicznym. Określona precyzja cięcia wynosząca około ±15 μm może pomóc klientom wymagającym kontrolowanych wymiarów do dalszego montażu TEC i zautomatyzowanej obsługi.
X-Meritan koncentruje się na chłodzeniu półprzewodników i technologii termoelektrycznej, oferując możliwości obejmujące opracowywanie materiałów termoelektrycznych, dostosowywanie komponentów, projektowanie rozwiązań rozpraszania ciepła i wsparcie w wyborze procesu.
Różne projekty TEC mogą wymagać różnych wymiarów, grubości, wykończenia powierzchni i struktur metalizacji. X-Meritan może przetworzyć materiał zgodnie z rysunkami klienta i specyfikacjami technicznymi.
Dostarczony materiał przeznaczony jest dla klientów zajmujących się rozwojem i produkcją modułów termoelektrycznych. Precyzyjne szlifowanie, cięcie i metalizacja mogą pomóc zmniejszyć liczbę etapów przygotowań wymaganych przed montażem.
Rozwiązania termoelektryczne X-Meritan służą do zastosowań obejmujących komunikację światłowodową, sprzęt przemysłowy i medyczny, elektronikę samochodową, elektronikę użytkową i instytucje badawcze. Firma zapewnia wsparcie techniczne dla zastosowań wymagających kontrolowanego chłodzenia półprzewodników i precyzyjnego zarządzania temperaturą, w tym opracowywanie komponentów dostosowanych do indywidualnych potrzeb. Możesz sprawdzić naszą przeszłość nastrona profilu firmylub odkryj całośćasortyment produktów.
Plasterki bariery dyfuzyjnej stanowią jeden z elementów kompletnego układu termoelektrycznego. W zależności od projektu odpowiednie mogą być również następujące linie produktów:
Podstawowy materiał wlewkowy Bi₂Te₃-Sb₂Te₃ stosowany do produkcji plastrów bariery dyfuzyjnej, dostępny w standardowych i niestandardowych składach.
Półprzewodnikowe moduły chłodzące Peltiera do precyzyjnej kontroli temperatury w sprzęcie optoelektronicznym, medycznym i przemysłowym.
Zintegrowane zespoły TEC łączące moduł chłodzący, radiator i interfejs termiczny dla szybszej integracji systemu.
Sterowniki z zamkniętą pętlą dopasowane do chłodnic standardowych i micro TE w celu zapewnienia stabilnej i dokładnej regulacji temperatury.
Są one stosowane jako metalizowane elementy materiałów termoelektrycznych w produkcji TEC. Bariera dyfuzyjna pomaga kontrolować interakcję i migrację pierwiastków pomiędzy podłożem termoelektrycznym Bi₂Te₃-Sb₂Te₃ a układem lutowniczym podczas montażu i cykli termicznych.
Podczas lutowania oraz wielokrotnego ogrzewania i chłodzenia składniki lutu mogą wchodzić w interakcję z materiałem termoelektrycznym. Bariera na bazie niklu zapewnia pośrednią powierzchnię styku, która pomaga ograniczyć niepożądane reakcje dyfuzyjne i międzyfazowe, zapewniając bardziej stabilną wydajność elektryczną i mechaniczną.
Nikiel zapewnia stosunkowo stabilną metaliczną granicę między podłożem termoelektrycznym a powierzchnią lutowniczą. W wielowarstwowej strukturze metalizowanej pełni funkcję bariery pośredniej, jednocześnie umożliwiając optymalizację warstwy zewnętrznej pod kątem lutowania.
Cyna bezprądowa ma grubość około 7 ± 2 μm i jest przeznaczona głównie do konwencjonalnych zastosowań lutowniczych. Złoto bezprądowe ma grubość mniejszą niż 0,2 μm Au i można je wybrać do zastosowań wymagających powierzchni odpornych na utlenianie lub lutowania AuSn.
Właściwy wybór zależy od materiału lutowniczego klienta, temperatury łączenia, procesu montażu i wymagań aplikacji.
Opatentowana technologia „H” przeznaczona jest do wymagających warunków cykli termicznych. Zawiera warstwę aluminium o grubości około 150 μm w wielowarstwowej strukturze barierowej i może być oceniany pod kątem zastosowań takich jak systemy TEC w przemyśle lotniczym i kosmicznym.
Rzeczywistą konfigurację należy określić na podstawie zakresu temperatur roboczych, profilu cyklu termicznego i konstrukcji modułu.
Podana minimalna grubość wynosi 0,3 mm. Rzeczywistą grubość można dostosować do wymagań klienta i rysunku technicznego.
Tak. X-Meritan może zapewnić niestandardowe wymiary i obróbkę zgodnie z rysunkami klienta. Podana precyzja cięcia wynosi około ±15 μm.
Tak. X-Meritan może dostarczyć materiał termoelektryczny, który został poddany szlifowaniu, precyzyjnemu cięciu, obróbce z wykorzystaniem bariery dyfuzyjnej i wymaganej obróbce powierzchni umożliwiającej lutowanie. Może to pomóc producentom TEC ograniczyć dodatkowe przygotowanie materiału przed montażem.
Wyślij swój rysunek, grubość plastra, preferencje poszycia i szacunkową roczną wielkość. Nasi inżynierowie potwierdzą konstrukcję bariery, zaproponują najbardziej odpowiednią konfigurację metalizacji i przekażą bezpośrednią cenę fabryczną.
