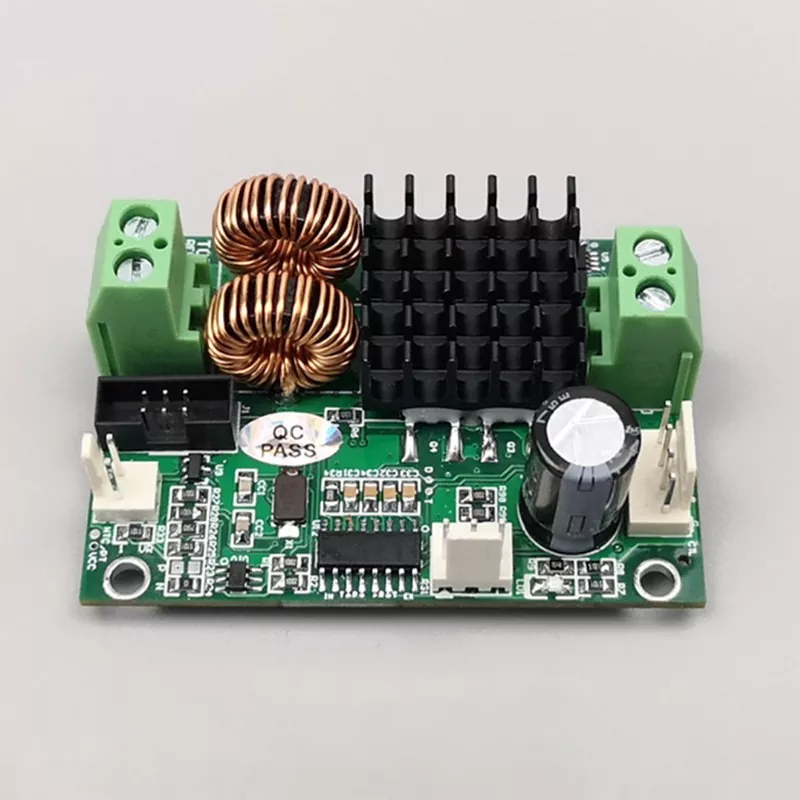

Regulator temperatury TCB-NC o zwartej konstrukcji i wysokiej precyzji

TCB-NC to dedykowana półprzewodnikowa płytka do sterowania temperaturą, przeznaczona do scenariuszy sterowania przemysłowego o dużej gęstości i miniaturowych urządzeń precyzyjnych. Kontroler temperatury TCB-NC o zwartej konstrukcji i wysokiej precyzji wykorzystuje wysoce zintegrowaną konstrukcję obwodu, która łączy w jednym urządzeniu obliczenia PID, sterowanie dużą mocą, zbieranie danych z czujnika NTC i sprzężenie zwrotne sygnału w jednym urządzeniu, umożliwiając usprawnioną integrację systemu.

Podstawowa zasada działania

TCB-NC wykorzystuje zoptymalizowany mechanizm sterowania ze sprzężeniem zwrotnym PID w pętli zamkniętej, specjalnie dostosowany do zastosowań grzewczych i chłodzących opartych na półprzewodnikach.

Wykorzystuje wbudowany czujnik temperatury NTC do zbierania w czasie rzeczywistym danych o temperaturze z urządzenia i otoczenia, szybko porównując te odczyty z ustawionymi parametrami, aby precyzyjnie obliczyć odchylenia temperatury.

Wykorzystując trójstopniowy algorytm PID (proporcjonalno-całkująco-różniczkujący), dynamicznie dostosowuje parametry wyjściowe i stale moduluje prąd dostarczany do termoelektrycznej płyty chłodzącej, zastępując tradycyjne, proste metody sterowania włączaniem/wyłączaniem.

Skutecznie zapobiega to szokowi termicznemu spowodowanemu szybkimi wahaniami temperatury; nawet gdy temperatura obciążenia zmienia się dynamicznie, sterownik szybko ustawia temperaturę docelową, zapewniając stabilną, ciągłą kontrolę temperatury przy minimalnych wahaniach.

Parametry

Cechy produktu

1. Ultrakompaktowa konstrukcja

Posiadający zminiaturyzowaną, zintegrowaną konstrukcję regulator temperatury TCB-NC o kompaktowej konstrukcji i wysokiej precyzji eliminuje nieporęczne konstrukcje spotykane w tradycyjnym sprzęcie do kontroli temperatury. Jego kompaktowa i lekka obudowa umożliwia bezproblemowe osadzanie w szafach przemysłowych o dużej gęstości i miniaturowych urządzeniach precyzyjnych.

W porównaniu z tradycyjnymi systemami znacznie oszczędza miejsce instalacyjne, wpisując się w aktualne trendy w kierunku miniaturyzacji i integracji urządzeń przemysłowych.

2. Odporność na zakłócenia EMC klasy przemysłowej

Przed opuszczeniem fabryki TCB-NC przechodzi kompleksowe testy kompatybilności elektromagnetycznej (EMC), wykazując doskonałą odporność na zakłócenia elektromagnetyczne.

Nawet w złożonych środowiskach przemysłowych charakteryzujących się wysokim napięciem, interakcją wielu urządzeń i silnym szumem elektromagnetycznym, zapewnia dokładne gromadzenie danych dotyczących temperatury i stabilną pracę systemu, wolną od zakłóceń sygnału lub błędów sterowania.

3. Prosta interakcja człowiek-maszyna

Posiada wyświetlacz wizualny o wysokiej rozdzielczości i intuicyjną nawigację po menu, dzięki czemu ustawianie parametrów i przełączanie trybów kontroli temperatury jest łatwe.

Nie jest wymagana żadna specjalistyczna wiedza techniczna; standardowi operatorzy mogą szybko przeprowadzić uruchomienie sprzętu i kalibrację parametrów, dzięki czemu nadaje się on zarówno do konfiguracji sprzętu do produkcji masowej, jak i codziennej konserwacji.

4. Precyzja kontroli bardzo wysokiej temperatury

Specjalnie zoptymalizowany do wymagających zastosowań, takich jak produkcja półprzewodników, testy precyzyjne i analizy laboratoryjne; oferuje minimalną tolerancję temperaturową i utrzymuje precyzyjne, stabilne temperatury przez długi czas.

Skutecznie rozwiązuje problemy, takie jak błędy testowania i odchylenia w procesie spowodowane wahaniami temperatury w precyzyjnym sprzęcie, zapewniając wysoką wydajność produktu i dokładne dane eksperymentalne.

5. Kompaktowy rozmiar, duża moc

Łączy w sobie kompaktową obudowę z modułem napędowym o dużej mocy, zdolnym do stabilnego napędzania różnych standardowych lodówek termoelektrycznych (TEC) z wysoką wydajnością konwersji termoelektrycznej.

Równoważy potrzebę kompaktowej instalacji z wymaganiami operacji kontroli temperatury o wysokiej intensywności, zapewniając wydajność znacznie lepszą niż standardowe płytki kontroli temperatury tego samego rozmiaru.

Jakie są zalety w porównaniu z tradycyjnymi systemami kontroli temperatury?

1. Wyższa integracja

Tradycyjne przemysłowe systemy kontroli temperatury wymagają zewnętrznych modułów napędowych i sprzętu do rejestracji sygnału, co skutkuje złożoną architekturą i uciążliwym okablowaniem.

Kontroler temperatury TCB-NC charakteryzuje się zintegrowaną konstrukcją typu „wszystko w jednym” z wbudowanymi układami napędowymi i układami sprzężenia zwrotnego; Kontroler temperatury TCB-NC o zwartej konstrukcji i wysokiej precyzji wykonuje precyzyjną kontrolę temperatury niezależnie jako samodzielna jednostka, znacznie upraszczając architekturę systemu.

2. Inteligentniejsza logika sterowania

Tradycyjne sterowanie temperaturą typu włącz/wyłącz jest podatne na problemy, takie jak przekroczenie temperatury, częste cykle rozruchu i zatrzymania oraz znaczny szok termiczny, który może uszkodzić precyzyjne komponenty rdzenia podczas długotrwałej pracy.

Ten produkt wykorzystuje ciągłą dynamiczną regulację mocy wyjściowej PID, aby zapewnić płynne zmiany temperatury i minimalne wahania, skutecznie chroniąc podstawowe komponenty i wydłużając ogólną żywotność sprzętu.

3. Szersza przydatność zastosowań

Natywna obsługa termistorów NTC zapewnia kompatybilność z konfiguracjami czujników większości precyzyjnych urządzeń do kontroli temperatury i pozwala na elastyczną adaptację zarówno do zastosowań chłodniczych, jak i grzewczych.

Niezależnie od tego, czy chodzi o statyczne zadania laboratoryjne w stałej temperaturze, czy o dynamiczne warunki obciążenia przemysłowego, utrzymuje stabilną, precyzyjną pracę, oferując znacznie większą wszechstronność niż tradycyjne specjalistyczne urządzenia do kontroli temperatury.

Główne scenariusze zastosowań

1. Szafy sterownicze automatyki przemysłowej

Zapewnia precyzyjne zarządzanie temperaturą w stałej temperaturze w zintegrowanych szafach sterowniczych o dużej gęstości. Kontroler temperatury TCB-NC o zwartej konstrukcji i wysokiej precyzji zapobiega starzeniu się podzespołów elektrycznych i awariom operacyjnym spowodowanym wysokimi temperaturami wewnętrznymi, zapewniając ciągłą i stabilną pracę zautomatyzowanych linii produkcyjnych.

2. Precyzyjne przyrządy laboratoryjne

Nadaje się do kontroli stałej temperatury różnych przyrządów analitycznych, sprzętu badawczego i próbek eksperymentalnych. Dzięki takim zaletom, jak brak wibracji, wysoka precyzja i niski poziom zakłóceń, eliminuje wpływ wahań temperatury na dane eksperymentalne, zapewniając dokładne i powtarzalne wyniki testów.

3. Sprzęt do mikroprzetwarzania półprzewodników

Stosowany do regulacji temperatury w mikroobróbce półprzewodników, precyzyjnym trawieniu i sprzęcie do mikro/nanokontroli. Spełnia rygorystyczne standardy kontroli temperatury w procesach produkcji półprzewodników, pomagając poprawić współczynniki wydajności w precyzyjnej obróbce.

4. Urządzenia pomocnicze nowej energii

Kompatybilny z nowym sprzętem do testowania energii, komponentami zarządzania temperaturą w systemach magazynowania energii i modułami kontroli mikrotemperatury. Stabilizuje temperaturę roboczą i dostosowuje się do złożonych warunków pracy w wysokich i niskich temperaturach nowych urządzeń energetycznych.

Często zadawane pytania

P1: Jaka jest podstawowa wartość przejścia na system kontroli temperatury TCB-NC w porównaniu z tradycyjnymi rozwiązaniami?

Podstawowe zalety leżą w trzech obszarach:
Po pierwsze, charakteryzuje się mniejszą powierzchnią i większą integracją, co czyni go idealnym do modernizacji zminiaturyzowanego sprzętu;
Po drugie, oferuje wyższą precyzję kontroli temperatury i szerszą kompatybilność czujników, co nadaje się do precyzyjnych procesów produkcyjnych;
Po trzecie, eliminuje potrzebę stosowania zewnętrznego sprzętu pomocniczego, upraszczając ogólną strukturę systemu i skutecznie zmniejszając integrację sprzętu, okablowanie i długoterminowe koszty konserwacji.

Pytanie 2: Jak należy skalibrować parametry PID, aby uzyskać optymalną kontrolę temperatury?

Zalecamy standardową w branży iteracyjną metodę kalibracji: najpierw należy ustawić parametry całki (I) i pochodnej (D) na zero i stopniowo zwiększać wzmocnienie proporcjonalne (Kp), aż do wystąpienia lekkich wahań temperatury; następnie wyreguluj czas całkowania (Ti), aby wyeliminować błąd temperatury w stanie ustalonym; na koniec należy dostroić czas różniczkowania (Td), aby poprawić szybkość reakcji na temperaturę i stłumić wahania. W sprawie parametrów precyzyjnych specyficznych dla sprzętu prosimy o kontakt z naszym zespołem technicznym w celu uzyskania indywidualnych wskazówek.

P3: Czy regulator temperatury TCB-NC o zwartej konstrukcji i wysokiej precyzji jest odpowiedni do warunków pracy precyzyjnych urządzeń półprzewodnikowych?

Produkt ten został opracowany specjalnie dla mikrourządzeń półprzewodnikowych i precyzyjnych urządzeń testujących. Został poddany przemysłowym testom kompatybilności elektromagnetycznej (EMC) i stabilności. Charakteryzując się dużą wydajnością przestrzenną, stabilną temperaturą wyjściową i minimalnym błędem danych, stanowi idealne rozwiązanie do kontroli mikrotemperatury na liniach produkcyjnych półprzewodników oraz w precyzyjnym sprzęcie laboratoryjnym.

P4: Czy urządzenie obsługuje dwukierunkowe sterowanie ogrzewaniem i chłodzeniem? Czy można go dostosować do pracy jednokierunkowej?

Natywnie obsługuje automatyczne przełączanie pomiędzy ogrzewaniem i chłodzeniem, utrzymując stałą temperaturę w oparciu o warunki pracy. Obsługuje także programowanie niestandardowe — umożliwiając konfigurację trybów tylko ogrzewania lub tylko chłodzenia — w celu spełnienia określonych wymagań dotyczących kontroli temperatury różnych urządzeń, zapewniając dużą elastyczność dostosowywania.

P5: Czy w przypadku zamówień masowych zapewniane jest wsparcie w zakresie integracji technicznej i obsługa posprzedażna?

Jako oryginalny producent zapewniamy dedykowaną integrację techniczną, wskazówki dotyczące dostrajania parametrów oraz wsparcie integracji na poziomie systemu w przypadku zamówień masowych. Wszystkie produkty przechodzą standaryzowaną kontrolę jakości i pełną kontrolę przed wysyłką. Oferujemy również długoterminowe wsparcie techniczne po sprzedaży, aby sprostać potrzebom masowej produkcji w przedsiębiorstwie i iteracji projektów.
