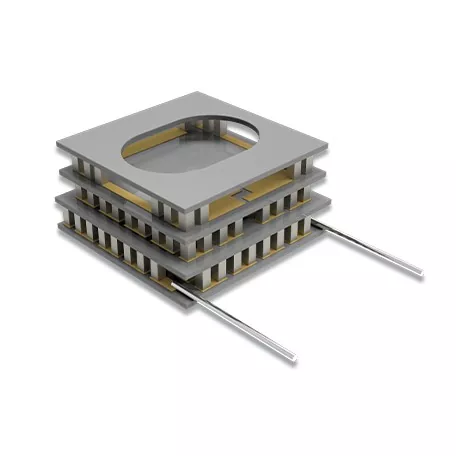

Dwustopniowe lodówki termoelektryczne X-Meritan wykorzystują dwustopniową konstrukcję szeregową, w której pierwszy stopień termoelektryczny zapewnia pośredni etap chłodzenia drugiego. W odpowiednich warunkach pracy ta konfiguracja kaskadowa może osiągnąć większą różnicę temperatur niż jednostopniowy TEC.
Moduły wykorzystują półprzewodnikowe elementy termoelektryczne i zasilanie prądem stałym, bez sprężarek i innych ruchomych części mechanicznych. Nadają się do miejscowej kontroli temperatury, gdzie wymagana jest zwarta konstrukcja, niski poziom wibracji i kontrolowana praca w niskich temperaturach.
Dwustopniowy TEC składa się z dwóch stopni termoelektrycznych połączonych pośrednim interfejsem termicznym:
Strona zimna → Pierwszy stopień → Interfejs pośredni → Drugi stopień → Strona gorąca
Pierwszy stopień usuwa ciepło z kontrolowanego obszaru, natomiast drugi etap przekazuje ciepło w stronę gorącej strony. Zatem drugi stopień przejmuje ciepło przenoszone z pierwszego stopnia, a także dostarcza energię elektryczną do modułu.
Osiągalna różnica temperatur zależy od obciążenia cieplnego, temperatury strony gorącej, prądu roboczego i warunków oddawania ciepła.
Podłoża ceramiczne z tlenku glinu (Al₂O₃) zapewniają izolację elektryczną i wsparcie strukturalne dla modułu termoelektrycznego, tworząc jednocześnie powierzchnie termiczne pomiędzy elementami termoelektrycznymi a zewnętrznym systemem cieplnym.
Elementy półprzewodnikowe typu P i N tworzą rdzeń termoelektryczny i zapewniają konwersję elektryczną i termiczną wymaganą do chłodzenia. X-Meritan wykorzystuje materiały termoelektryczne na bazie Bi₂Te₃ do zastosowań związanych z kontrolą temperatury otoczenia i niskich temperatur.
Obydwa stopnie termoelektryczne są połączone mechanicznie i termicznie poprzez interfejs pośredni. Projektując cały moduł, należy wziąć pod uwagę jego właściwości termiczne i mechaniczne.
Moduł zasilany jest ze źródła prądu stałego. Konfiguracja elektryczna, przewody zasilające i warunki pracy są określane zgodnie ze strukturą modułu i wymaganiami aplikacji.
X-Meritan ma możliwości obejmujące opracowywanie, produkcję, produkcję komponentów, montaż i testowanie materiałów termoelektrycznych. W komponentach TEC zastosowano wytłaczane materiały na bazie Bi₂Te₃-Sb₂Te₃.
W procesie wytłaczania stosuje się odkształcenie plastyczne pod wysokim ciśnieniem, tworząc gęstą, teksturowaną strukturę. Wspomaga to późniejsze procesy cięcia i przerzedzania oraz pozwala na produkcję drobnych elementów termoelektrycznych.
|
Parametr |
Specyfikacja |
|
System materialny |
Na bazie Bi₂Te₃-Sb₂Te₃ |
|
Średnica wlewka |
25 mm / 30 mm / 35 mm |
|
Długość wlewka |
120 mm / 240 mm |
|
Przewodność elektryczna |
870–1430 Ω⁻¹·cm⁻¹ |
|
Możliwości cienkich elementów |
Do 0,2 mm, w zależności od projektu i przetwarzania |
Ostateczny gatunek materiału i wymiary elementów dobierane są w zależności od konstrukcji modułu i wymagań produkcyjnych.
Konfiguracja dwustopniowa jest ogólnie rozważana, gdy wymagana różnica temperatur przekracza praktyczny zakres konstrukcji jednostopniowej.
|
Czynnik |
Jednostopniowy TEC |
Dwustopniowy TEC |
|
Stopnie termoelektryczne |
Jeden |
Dwa |
|
Różnica temperatur |
Nadaje się do umiarkowanych wymagań |
Nadaje się do większych wymagań różnicowych |
|
Struktura termiczna |
Prostsze |
Bardziej złożone |
|
Interfejs pośredni |
Nie dotyczy |
Wymagany |
|
Odrzucanie ciepła po stronie gorącej |
Ważny |
Bardziej wymagający |
|
Typowe zastosowanie |
Ogólna kontrola temperatury |
Zastosowania w niższych temperaturach wymagające większej różnicy |
Dwustopniowe chłodnice termoelektryczne mogą zapewnić lokalną kontrolę temperatury detektorów podczerwieni i powiązanych elementów czujnikowych, gdy wymagana jest większa różnica temperatur.
W przypadku systemów obrazowania opartych na technologii CCD chłodzenie termoelektryczne może utrzymać czujnik w kontrolowanej temperaturze roboczej, gdy wymagania termiczne przekraczają praktyczny zakres modułu jednostopniowego.
Półprzewodnikową konstrukcję modułów termoelektrycznych można rozważyć w przypadku sprzętu lotniczego i komunikacji satelitarnej, gdzie architektura sprzętu, dostępna przestrzeń i wymagania dotyczące wibracji ograniczają zastosowanie konwencjonalnych mechanicznych systemów chłodzenia.
Dwustopniową technologię termoelektryczną można zastosować w sprzęcie do analiz biochemicznych i laboratoryjnych zimnych etapach wymagających kontrolowanych warunków niskotemperaturowych.
Moduły TEC mogą zapewnić kontrolowane środowisko termiczne do niskotemperaturowych testów charakterystycznych komponentów elektronicznych i innych urządzeń wrażliwych na temperaturę.
X-Meritan obsługuje niestandardowe moduły termoelektryczne w oparciu o rysunki klienta, próbki, wymiary i wymagania aplikacji.
Typowy proces rozwoju to:
Przegląd wymagań → Projekt konstrukcji → Produkcja próbek → Ocena wydajności → Potwierdzenie → Produkcja
W przypadku nowych projektów kluczowe dane wejściowe inżynierów obejmują docelowy zakres temperatur, obciążenie termiczne, dostępną przestrzeń instalacyjną, warunki zasilania i metodę odprowadzania ciepła po stronie gorącej.
Zespół X-Meritan ma ponad 10-letnie doświadczenie w zarządzaniu ciepłem półprzewodników, obejmujące możliwości obejmujące opracowywanie materiałów termoelektrycznych, produkcję komponentów, montaż i testowanie.
Sprzęt produkcyjny obejmuje sprzęt do lutowania, rozpływu, dozowania, cięcia, uszczelniania, utwardzania i drukowania, wspierany przez dedykowane urządzenia montażowe i testujące.
System zarządzania jakością jest zgodny z normą ISO 9001:2015. Dokumentacja zgodności z RoHS i REACH jest dostępna dla odpowiednich produktów i konfiguracji, a konkretna dokumentacja jest potwierdzona zgodnie z dostarczonym modułem.
Do oceny inżynierskiej i wyboru TEC przydatne są następujące informacje:
|
Wymagane informacje |
Zamiar |
|
Docelowa temperatura zimnej strony |
Określa wymagany stan chłodzenia |
|
Hot-Side Temperature |
Ustala granicę termiczną |
|
Obciążenie cieplne |
Określa wymaganą wydajność chłodzenia |
|
Dostępne wymiary |
Określa przestrzeń instalacyjną |
|
Zasilanie |
Określa elektryczne warunki pracy |
|
Metoda odrzucania ciepła |
Ustala warunki chłodzenia strony gorącej |
|
Metoda kontroli |
Definiuje wymagania dotyczące regulacji temperatury |
|
Cykl operacyjny |
Pomaga ocenić wielokrotną operację |
Jeśli nowy moduł ma zastąpić istniejący projekt lub dopasować go do istniejącego projektu, można również dostarczyć rysunek produktu, istniejący moduł lub dane testowe.
Dwustopniowe chłodnice termoelektryczne są brane pod uwagę, gdy moduł jednostopniowy nie jest w stanie zapewnić wymaganych warunków po stronie zimnej przy określonym obciążeniu termicznym i temperaturze strony gorącej.
Tak. Praca w temperaturach poniżej 0°C jest możliwa, jeśli konstrukcja modułu, obciążenie cieplne, warunki strony gorącej i system sterowania są odpowiednie dla wymaganego zakresu temperatur.
Docelowa temperatura strony zimnej, temperatura strony gorącej, obciążenie cieplne, dostępne wymiary, zasilanie i metoda odprowadzania ciepła to jedne z głównych parametrów stosowanych przy wyborze.
Tak. X-Meritan może opracowywać moduły zgodnie z rysunkami klienta, próbkami, wymaganiami wymiarowymi, warunkami elektrycznymi i wymaganiami aplikacji.
