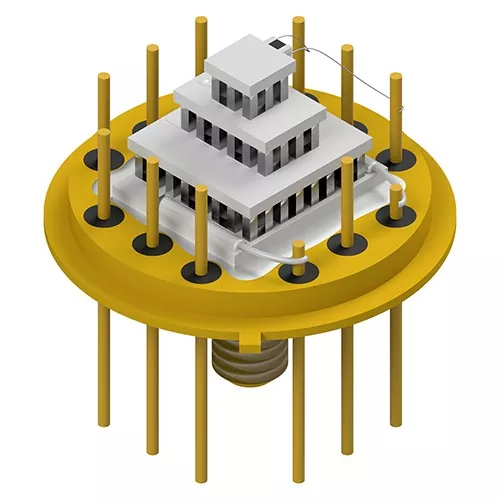

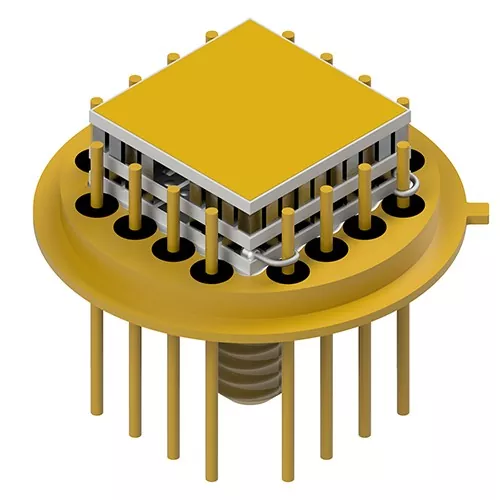

Zespół Peltiera

Jako producent, firma X-meritan Peltier Assembly wykorzystuje półprzewodnikową technologię termoelektryczną do przenoszenia ciepła pomiędzy zimną i gorącą stroną modułu.

Zalety

Kompaktowa zintegrowana struktura

Zespół Peltiera integruje termoelektryczne elementy chłodzące i części rozpraszające ciepło w jednym urządzeniu. Taka konstrukcja zmniejsza potrzebę stosowania oddzielnych elementów chłodzących i upraszcza instalację w ograniczonych przestrzeniach sprzętowych.

Półprzewodnikowa struktura chłodzenia

Zespół działa w oparciu o półprzewodnikową technologię chłodzenia termoelektrycznego bez komponentów chłodniczych opartych na sprężarce. Struktura półprzewodnikowa eliminuje mechaniczne ruchy chłodnicze i zmniejsza wibracje i hałas podczas pracy.

Projekt bezpośredniego przenoszenia ciepła

Moduł termoelektryczny przekazuje ciepło bezpośrednio pomiędzy stroną zimną a stroną gorącą. Taka konstrukcja umożliwia lokalną kontrolę temperatury komponentów elektronicznych wymagających stabilnych warunków termicznych.

Zintegrowany system odprowadzania ciepła

Strona zimna wykorzystuje aluminiowe lub miedziane bloki przenoszące ciepło do gromadzenia ciepła z obszaru docelowego. Strona gorąca zawiera aluminiowy radiator i wentylator, które uwalniają przenoszone ciepło i utrzymują równowagę cieplną zespołu.

Elastyczna konfiguracja strukturalna

Strukturę montażową można dostosować do wymagań instalacyjnych, w tym wymiarów, konfiguracji TEC i interfejsów połączeniowych.

Podstawowe komponenty

Wydajność zespołu Peltiera zależy od koordynacji pomiędzy półprzewodnikowymi elementami chłodzącymi, materiałami termotransferowymi i konstrukcjami mechanicznymi.

Termoelektryczny układ chłodzący

Termoelektryczny chip chłodzący jest głównym elementem odpowiedzialnym za przenoszenie ciepła. Kiedy prąd elektryczny przepływa przez materiały półprzewodnikowe, ciepło jest pochłaniane z jednej strony i uwalniane po przeciwnej stronie, tworząc efekt chłodzenia.

Podłoże ceramiczne

Podłoża ceramiczne zapewniają izolację elektryczną i mechaniczne wsparcie dla elementów termoelektrycznych. Działają również jako część ścieżki wymiany ciepła pomiędzy chipem półprzewodnikowym a komponentami zewnętrznymi.

Materiał interfejsu termicznego

Smar silikonowy o wysokiej przewodności cieplnej nakłada się pomiędzy powierzchnie stykowe w celu poprawy przewodzenia ciepła i zmniejszenia strat przenoszenia ciepła spowodowanych szczelinami powierzchniowymi.

Blok wymiany ciepła po stronie zimnej

Strona zimna wykorzystuje bloki aluminiowe lub miedziane do przenoszenia ciepła z chłodzonego elementu do modułu termoelektrycznego.

Struktura rozpraszania ciepła po stronie gorącej

Strona gorąca zawiera aluminiowy radiator i wentylator, które usuwają ciepło przenoszone ze strony zimnej oraz ciepło powstające podczas pracy.

Mechaniczna konstrukcja mocująca

Do zabezpieczenia elementów wewnętrznych i zewnętrznych stosuje się śruby klasy przemysłowej lub żywicę epoksydową, zachowując stabilność montażu podczas pracy.

Aplikacje

Ze względu na zwartą konstrukcję i metodę chłodzenia opartą na półprzewodnikach, zespół X-meritan Peltier Assembly nadaje się do urządzeń wymagających lokalnej regulacji temperatury i kontrolowanego przenoszenia ciepła.

Proces produkcyjny i kontrola jakości

Produkcja X-meritan obejmuje rozwój materiałów termoelektrycznych, przetwarzanie komponentów TEC i integrację zespołów.

Sprzęt produkcyjny: Piec zanurzeniowy w cynie, maszyna do formowania wibracyjnego, spawarka, piekarnik, drukarka atramentowa, lutownica, maszyna dozująca, automatyczna maszyna uszczelniająca, maszyna do cięcia, maszyna do zestalania, sprzęt do lutowania rozpływowego i w pełni automatyczna maszyna drukarska.

Kontrola montażu

Umieszczanie chipów termoelektrycznych: Sprawdź położenie chipów i dokładność montażu.

Klejenie podłoża ceramicznego: Sprawdź stan wiązania między podłożami ceramicznymi a elementami termoelektrycznymi.

Połączenie lutowane: Sprawdź połączenia lutowane pod kątem stabilności elektrycznej i mechanicznej.

Zastosowanie interfejsu termicznego: Potwierdź pokrycie smarem termicznym i stan powierzchni stykowej.

Stabilność konstrukcji mechanicznej: Sprawdź siłę mocowania i ogólną integralność zespołu.

Końcowa kontrola wydajności

Stan połączenia elektrycznego: Sprawdź stan połączenia elektrycznego.

Spójność strukturalna: Sprawdź wyrównanie komponentów i stan montażu.

Stan ścieżki wymiany ciepła: Sprawdź integralność ścieżki przewodzenia ciepła.

Działanie chłodzenia i rozpraszania ciepła: Potwierdź działanie funkcji chłodzenia i rozpraszania ciepła.

Często zadawane pytania techniczne

Jak zamontować zespół Peltiera?

Przed montażem upewnij się, że powierzchnia styku jest płaska i czysta. Nałóż równomiernie smar termiczny pomiędzy moduł a powierzchnię stykową. Dokręcaj równomiernie śruby mocujące, aby uniknąć nadmiernych naprężeń na podłożu ceramicznym.

Strona gorąca powinna mieć wystarczającą przestrzeń do odprowadzania ciepła. Słaby kontakt termiczny lub niewystarczająca zdolność odprowadzania ciepła może zmniejszyć wydajność chłodzenia.

Która strona jest gorąca, a która zimna?

Zimna strona pochłania ciepło z docelowego komponentu, podczas gdy gorąca strona uwalnia ciepło przez radiator i wentylator.

Podczas instalacji:

● Zimna strona łączy się z komponentem wymagającym chłodzenia.

● Strona gorąca łączy się ze strukturą odprowadzającą ciepło.

● Przepływ powietrza wokół radiatora powinien pozostać niezakłócony.

Jakiego rodzaju zasilacza potrzebuję?

Zasilanie powinno odpowiadać specyfikacjom elektrycznym wybranego termoelektrycznego modułu chłodzącego.

Zalecane uwagi:

● Używaj stabilnego źródła zasilania prądem stałym.

● Dopasuj wymagania dotyczące napięcia i prądu do specyfikacji modułu TEC.

● Unikaj niestabilnych warunków zasilania, które mogą mieć wpływ na działanie chłodzenia.

Dlaczego moja gorąca strona nie chłodzi systemu?

Typowe przyczyny obejmują:

● Niewystarczająca pojemność radiatora

● Słaby kontakt pomiędzy powierzchniami wymiany ciepła

● Nierówne nakładanie smaru termicznego

● Kurz blokujący powierzchnię odprowadzającą ciepło

● Nieprawidłowy montaż konstrukcji chłodzącej

Strona gorąca musi w sposób ciągły oddawać przenoszone ciepło. Akumulacja ciepła może zmniejszyć efekt chłodzenia.

Dlaczego warto wybrać X-merita

X-meritan posiada możliwości produkcyjne obejmujące materiały termoelektryczne, komponenty TEC i zintegrowane zespoły termiczne. System produkcyjny wspiera cały proces, od opracowania materiału termoelektrycznego po integrację zespołu Peltiera.

Kluczowe możliwości produkcyjne obejmują:

● Rozwój materiałów termoelektrycznych: Opracowywanie i przetwarzanie materiałów termoelektrycznych do zastosowań w komponentach TEC.

● Kompletna produkcja zespołów: Integracja chipów termoelektrycznych, substratów ceramicznych, materiałów interfejsu termicznego, bloków wymiany ciepła, radiatorów i wentylatorów w gotowe zespoły chłodzące.

● Własny sprzęt do przetwarzania: Linie produkcyjne są wyposażone w piece do zanurzania cyny, maszyny do formowania wibracyjnego, spawarki, maszyny dozujące, automatyczne maszyny uszczelniające, sprzęt do lutowania rozpływowego i inny sprzęt montażowy.

● Wieloetapowa kontrola jakości: Kontroluj kluczowe procesy, w tym umieszczanie chipów, łączenie podłoża ceramicznego, połączenia lutowane, aplikację interfejsu termicznego i kontrolę stanu montażu końcowego.

● Możliwość projektowania struktury termicznej: Opracuj struktury wymiany ciepła i rozpraszania ciepła zgodnie z różnymi wymaganiami dotyczącymi integracji sprzętu.

Doświadczenie produkcyjne X-meritan obejmuje zastosowania w komunikacji światłowodowej, przemysłowym sprzęcie medycznym, inteligentnej elektronice samochodowej, elektronice użytkowej i instrumentach badawczych wymagających chłodzenia półprzewodników i kontroli temperatury.
