Zespoły z mikrochłodnicami termoelektrycznymi

X-Meritan produkuje precyzyjne zespoły z mikrochłodnicami termoelektrycznymi, aby wyeliminować wąskie gardła termiczne, ryzyko odgazowania i złożoność montażu związaną z montażem dyskretnych komponentów chłodzących. Dzięki integracji elementów mikroPeltiera, niestandardowych podstaw głowicy (Kovar, CuW, HTCC/LTCC) i termistorów sprzężenia zwrotnego w warunkach pomieszczenia czystego, rozwiązanie to tworzy podzespół „pod klucz”, gotowy do montażu za pomocą matrycy. Aktywne chłodzenie punktowe bezpośrednio pod chipem optycznym minimalizuje ciemne szumy w matrycach czujników i blokuje długości fal emisji dla diod laserowych dużej mocy.

Formaty opakowań i inżynieria podłoża

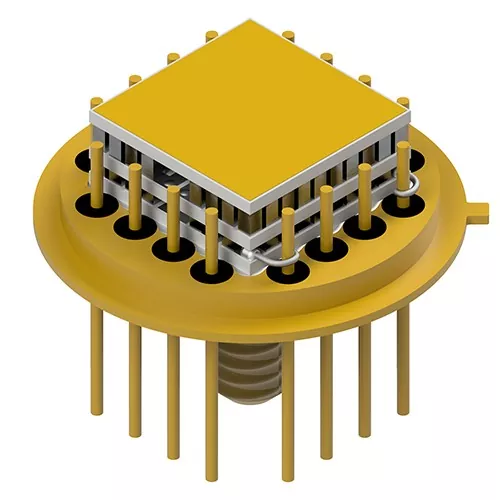

Nagłówki zarysu tranzystora (TO-Can).

Szeroko stosowany w transceiverach telekomunikacyjnych, VCSEL i miniaturowych czujnikach spektroskopowych. Podstawy hederów wykonane są z niklowanego/pozłacanego Kovaru lub stali z niestandardową geometrią sworzni (cylindryczne, spłaszczone końce lub główka gwoździa), aby usprawnić wewnętrzne łączenie przewodów.

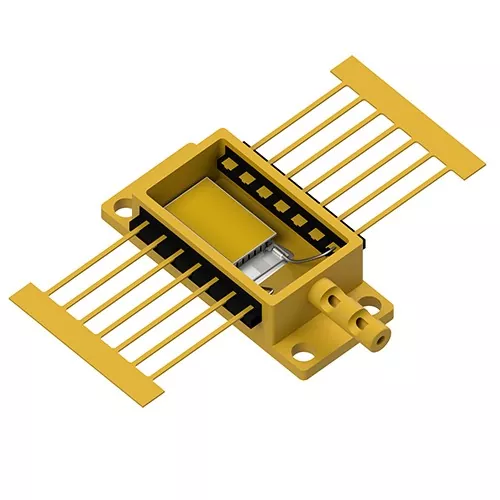

Obudowy optoelektroniczne o wysokiej integralności

Zaprojektowane z myślą o wielowatowych obciążeniach termicznych i gęstych układach fotodetektorów, gdzie najważniejsza jest sztywność strukturalna i precyzyjna współpłaszczyznowość.

Wydajność rdzenia

Mikrowiązanie eutektyczne: Podmoduły są lutowane przy użyciu preform eutektycznych AuSn bezpośrednio do nagłówków pakietów, eliminując przewodzące epoksydy i unikając odgazowania organicznego w hermetycznych uszczelkach.

Tłumienie ciemnych szumów: Aktywne chłodzenie punktowe obniża temperaturę złączy matrycy fotodetektorów, redukując termiczny prąd ciemny i poprawiając ogólny stosunek sygnału do szumu (S/N).

Elastyczne konfiguracje ramek prowadzących: Styki głowicy można modyfikować za pomocą spłaszczonych powierzchni lub kolczastych końcówek, aby obniżyć indukcyjność pętli i uprościć zautomatyzowane procesy łączenia przewodów.

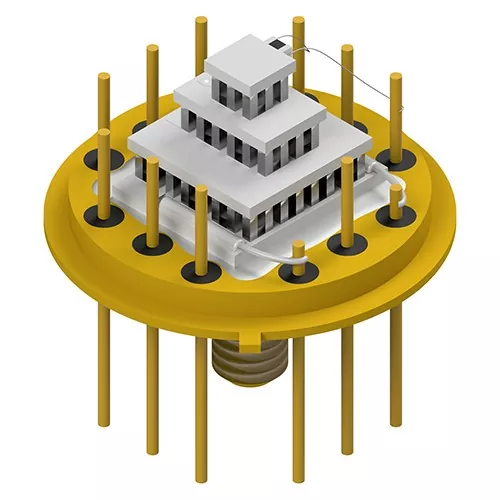

Możliwości wielostopniowego stopniowania: Obsługuje jednostopniowe lub czterostopniowe konfiguracje micro-TEC do zastosowań wymagających dużych różnic chłodzenia (ΔT>70∘C).

Wspólnie opracowane opakowania (JDP): pełne wsparcie inżynieryjne aplikacji, od termicznego modelowania CAD i wyboru materiałów po szybkie prototypowanie próbek i produkcję masową.

Podstawowe domeny aplikacji

Komunikacja optyczna i fotonika

Zapewnia stabilizację długości fali dla transceiverów TOSA/ROSA, laserów EML i sieci DWDM poprzez blokowanie temperatury złącza lasera przy zmiennych temperaturach obudowy.

Spektroskopia w podczerwieni i XRF

Zespoły z mikrochłodnicami termoelektrycznymi dostarczają platformy z zimnym podłożem dla czujników fluorescencji rentgenowskiej (XRF) i niedyspersyjnej podczerwieni (NDIR), zapobiegając dryftowi sygnału podczas analizy środowiskowej.

Lasery przemysłowe dużej mocy

Zarządza strumieniem ciepła wewnątrz pakietów Butterfly (BTF) i High Heat Load (HHL), utrzymując jakość wiązki i wydłużając żywotność diody.

Czujniki lotnicze i obronne

Chłodzenie matryc płaszczyzny ogniskowej (FPA), detektorów noktowizyjnych i optycznych czujników naprowadzających narażonych na ostre wibracje mechaniczne i szok termiczny.

Weryfikacja jakości

Pakowanie w pomieszczeniach czystych: Wszystkie umieszczanie mikro-TEC, łączenie przewodów i operacje uszczelniania odbywają się w kontrolowanych środowiskach, aby zapobiec utlenianiu i zatrzymywaniu wilgoci.

100% kontrola parametrów: każdy zespół z mikrochłodnicami termoelektrycznymi przechodzi przed wysyłką testy pod kątem rezystancji prądu przemiennego (Rac), rezystancji izolacji, reakcji termicznej i tolerancji wymiarowych.

Identyfikowalna integralność łańcucha dostaw: Bezpośrednia współpraca z zatwierdzonymi producentami hederów zapewnia przyczepność podczas złocenia, szczelność próżniową i ścisłą zgodność z normami ISO9001.

Często zadawane pytania

Jaka jest korzyść z zakupu wstępnie zmontowanego złącza TEC-on-header w porównaniu z samodzielnym montażem dyskretnych modułów TEC?

Wstępnie zintegrowane zespoły eliminują skomplikowane, ręczne mikrolutowanie, gwarantują fabrycznie zweryfikowaną integralność wiązania eutektycznego (minimalizacja Rth) i zapobiegają zanieczyszczeniu odgazowaniem wewnątrz zamkniętych opakowań.

Czy X-Meritan może zamontować mikro-TEC na niestandardowych hederach dostarczonych przez klienta?

Tak. Dzięki naszemu programowi Joint Development Packaging (JDP) klienci mogą wybierać spośród naszych standardowych głowic Kovar/CuW lub dostarczać własne obudowy w celu fabrycznej integracji TEC i łączenia przewodów.

W jaki sposób wiązanie eutektyczne złota i cyny (AuSn) poprawia niezawodność opakowania?

W przeciwieństwie do klejów organicznych lub standardowych lutów miękkich, spoiwo eutektyczne AuSn zapewnia wyższą przewodność cieplną, zerowe odgazowanie substancji organicznych i dużą wytrzymałość połączenia, która wytrzymuje późniejsze operacje mocowania matrycowego w wysokiej temperaturze.

Jakie dane są wymagane do oceny niestandardowego projektu opakowania micro-TEC?

Proszę podać docelowy styl pakietu (np. TO-8, BTF), obciążenie cieplne (Qc), docelową różnicę temperatur (ΔT), wymagania dotyczące konfiguracji pinów i preferowane ograniczenia napięcia/prądu sterującego.
