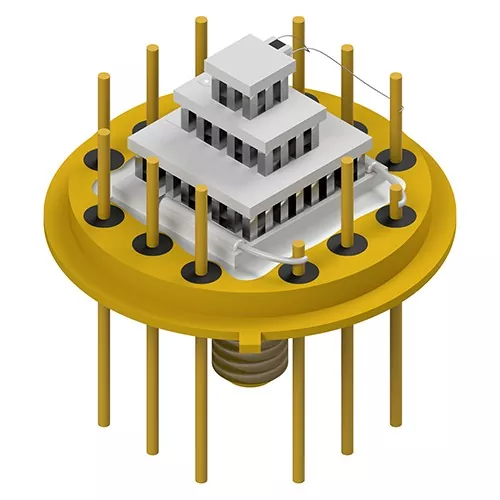

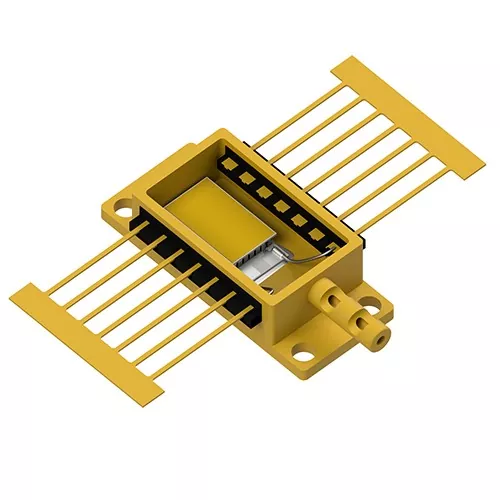

Zespół chłodzący Peltiera

X-Meritan to chiński producent specjalizujący się w rozwiązaniach zespołu chłodzenia Peltiera w oparciu o zaawansowaną technologię termiczną półprzewodników. Zespół działa dzięki półprzewodnikowemu efektowi Peltiera, przenosząc ciepło pomiędzy dwiema płytkami ceramicznymi, gdy prąd elektryczny przepływa przez materiały termoelektryczne. W przeciwieństwie do mechanicznych systemów chłodniczych, działa bez sprężarek i czynników chłodniczych, pomagając zmniejszyć wibracje, hałas i wymagania konserwacyjne w zastosowaniach chłodzenia precyzyjnego. Zintegrowana konstrukcja łączy moduły termoelektryczne ze strukturami rozpraszającymi ciepło, umożliwiając instalację w kompaktowych urządzeniach, w których wymagana jest precyzyjna kontrola temperatury.

Podstawowe funkcje

Kompaktowa konstrukcja

Zwarta konstrukcja umożliwia integrację z urządzeniami o ograniczonej przestrzeni instalacyjnej. Cienki profil nadaje się do modułów optycznych, przenośnych urządzeń medycznych i innych systemów wymagających skutecznej kontroli termicznej.

Szybka reakcja na temperaturę

Termoelektryczna zasada działania umożliwia szybką reakcję chłodzenia lub ogrzewania po włączeniu zasilania, pomagając sprzętowi szybciej osiągnąć stabilne warunki temperaturowe.

Dokładna regulacja termiczna

Wydajność chłodzenia i ogrzewania można kontrolować poprzez regulację prądu elektrycznego, zapewniając elastyczną regulację temperatury wrażliwych elementów elektronicznych i optycznych.

Niezawodność półprzewodnikowa

Bez wewnętrznych ruchomych elementów zespół redukuje wibracje mechaniczne i hałas podczas pracy, jednocześnie wspierając ciągłą pracę w środowiskach przemysłowych.

Parametr produktu

Struktura produktu

1. Wysokowydajne podłoże ceramiczne: Płyty ceramiczne z tlenku glinu (Al2O3) lub azotku glinu (AlN) zapewniają izolację elektryczną i przewodność cieplną, jednocześnie wspierając elementy półprzewodnikowe.

2. Termopary półprzewodnikowe: Pary półprzewodników typu P i typu N są łączone poprzez precyzyjne spawanie w celu wytworzenia efektu termoelektrycznego umożliwiającego przenoszenie ciepła.

3. Ochronna kapsułka: Materiały uszczelniające pomagają chronić elementy wewnętrzne przed wilgocią i utlenianiem podczas pracy.

4. Przewody elektryczne: Trwałe przewody zapewniają stabilną transmisję prądu i integrację z systemami przemysłowymi lub elektronicznymi.

Zalety wydajności

1. Duża różnica temperatur: Zespół może osiągnąć maksymalną różnicę temperatur (ΔTmax) wynoszącą 60–70°C, zapewniając miejscową wydajność chłodzenia precyzyjnego sprzętu pracującego w różnych warunkach środowiskowych.

2. Stabilna, długoterminowa praca: Struktura półprzewodnikowa zmniejsza zużycie mechaniczne i zapewnia ciągłą pracę bez pogorszenia wydajności spowodowanego przez ruchome elementy.

3. Elastyczne opcje napięcia: Różne specyfikacje napięcia umożliwiają integrację z różnymi systemami elektronicznymi, w tym sprzętem optycznym, urządzeniami medycznymi i zastosowaniami motoryzacyjnymi.

4. Efektywne przenoszenie ciepła: Połączenie elementów termoelektrycznych i konstrukcji radiatora poprawia efektywność rozpraszania ciepła przy jednoczesnym zachowaniu niewielkich rozmiarów instalacji.

Obszary zastosowań

1. Komunikacja optyczna: Służy do utrzymywania stabilnych temperatur w modułach optycznych i sprzęcie fotonicznym w celu zapewnienia stałej wydajności.

2. Sprzęt do badań medycznych: Stosowany w systemach diagnostycznych i laboratoryjnych, gdzie wymagana jest precyzyjna regulacja termiczna.

3. Elektronika samochodowa: Nadaje się do kompaktowych systemów elektronicznych wymagających efektywnego zarządzania ciepłem.

4. Przyrządy laboratoryjne: Zapewniają kontrolowane funkcje ogrzewania i chłodzenia dla precyzyjnego sprzętu testującego.

Przewodnik instalacji

1. Kontakt z powierzchnią: Utrzymuj płaskie powierzchnie stykowe i równomiernie nałóż smar termiczny. Dokręcaj śruby równomiernie, aby zapobiec nierównemu dociskowi, który może uszkodzić płytki ceramiczne.

2. Rozpraszanie ciepła: Zainstaluj odpowiedni radiator po gorącej stronie, aby uniknąć gromadzenia się ciepła i utrzymać wydajność chłodzenia.

3. Ochrona przed wilgocią: W wilgotnym środowisku chroń połączenia przewodów i krawędzie przed wilgocią, aby zmniejszyć ryzyko utleniania.

4. Regularne czyszczenie: Regularnie usuwaj kurz z chłodnicy i radiatora, aby utrzymać przepływ powietrza i wydajność wymiany ciepła.

O X-Meritanie

X-Meritan specjalizuje się w rozwoju technologii chłodzenia półprzewodników i rozwiązaniach w zakresie zarządzania ciepłem. Wspierana przez zespół badawczo-rozwojowy kierowany przez 6 doktorów i zespół produkcyjny liczący ponad 200 osób, firma koncentruje się na rozwoju produktów, procesach produkcyjnych i zarządzaniu jakością. Dzięki systemowi zarządzania jakością certyfikowanemu zgodnie z normami ISO9001:2015 i IATF16949:2016, a także certyfikatom UL i CQC w zakresie wymagań bezpieczeństwa produktów, X-Meritan utrzymuje zorganizowane procedury produkcyjne w celu zapewnienia stabilnej wydajności i stałej jakości.

Dzięki doświadczeniu w technologii termoelektrycznej i integracji systemów chłodzenia, X-Meritan dostarcza rozwiązania zespołu chłodzenia Peltiera do komunikacji optycznej, sprzętu medycznego i innych precyzyjnych zastosowań. Firma łączy wiedzę specjalistyczną w zakresie technologii półprzewodników, możliwości produkcyjne i procesy kontroli jakości w celu opracowania niezawodnych rozwiązań w zakresie zarządzania temperaturą dla różnych wymagań aplikacji.

Często zadawane pytania

P: Z jakiej technologii korzysta ten układ chłodzenia?

Odp.: Wykorzystuje półprzewodnikową technologię termoelektryczną opartą na efekcie Peltiera do przenoszenia ciepła bez mechanicznych elementów chłodzących.

P: Czy system generuje hałas podczas pracy?

Odp.: Struktura półprzewodnikowa nie ma ruchomych części, co pomaga osiągnąć cichą pracę przy zmniejszonych wibracjach.

P: Jakie materiały ceramiczne są dostępne?

Odp.: Płyty ceramiczne mogą być wykonane z tlenku glinu (Al2O3) lub azotku glinu (AlN).

P: W jakich branżach można zastosować to rozwiązanie?

Odp.: Zespół chłodzący Peltiera może być stosowany w sprzęcie komunikacji optycznej, systemach testów medycznych, elektronice samochodowej i instrumentach laboratoryjnych.

P: Czy można dostosować specyfikacje elektryczne?

O: Tak. Specyfikacje napięcia i prądu roboczego można wybrać zgodnie z różnymi wymaganiami systemowymi.

P: Jak można utrzymać wydajność produktu?

Odp.: Właściwe odprowadzanie ciepła, czyste radiatory i ochrona przed wilgocią pomagają utrzymać stabilną pracę.
